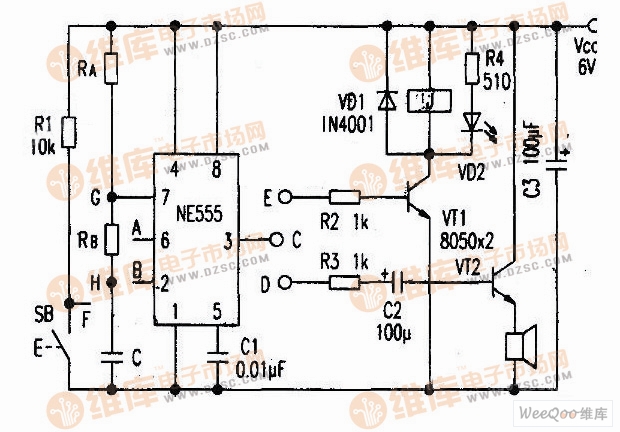

555 на основе гармонического осциллятора, единственный устойчивый расчет цепи




1. (6), (2) H следует нижняя точка связана. Составляют мультивибратора цепи . Частота колебаний F = 1.44 / (Ra Rb +2) С. С точки D и точка будет подключена к Драйв звукового сопровождения; изменение значения РБ, или С, можно изменить частоту колебаний.
2. (6), (2) контактный связано, Rb в точке G с, и точка С ((3) ноги), подключенный к форме квадратной схеме генератор волны, частота колебаний F = 1/1.4RbC. С точки и точки D связан с диска звукового сопровождения; изменение значения РБ, или С, можно изменить частоту колебаний.
3. Закорочена Rb, будет (6) и ноги (7) контактный связано, (2) ноги к точке F, образуют единый стабильная схема, переходного времени от одного стабильного T = 1.1RaC.
4. Будет ли точка и точка C E связано, подключенный к власти , пресс-СО, (3) контактный выход высокой, Vt1 свою очередь, реле спуска, свет излучающих VD2, после T секунд, (3) ногами до низкого, VTL закрытия, реле освобождены.



555 на основе гармонического осциллятора, один стабильная схема
