Модернизация канала звукового сопровождения.

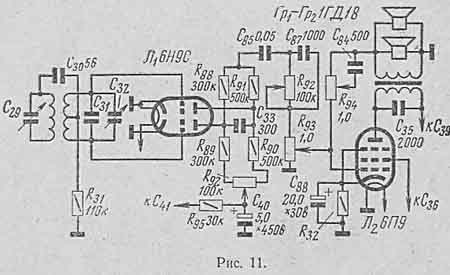

Поскольку к качеству звука в настоящее время предъявляются повышенные требования, рекомендуется улучшить усилитель низкой частоты. Во избежание увеличения количества ламп и вообще излишнего усложнения, можно добиться указанного эффекта путем несложной переделки канала звукового сопровождения КВН-49-4 (для некоторых типов телевизоров КВН-49, например, КВН-49-1, в котором имеется балансный детектор на 6Н7, переделка упрощается: добавляются лишь регуляторы тембра)1!"Переделка состоит в следующем: вместо диодного детектора на лампе 6X6 монтируется балансный детектор на лампе 6Н9С. Смешение сигнала происходит не в трансформаторе (как в КВН-49-1), а в усилителе на сопротивлениях (см. схему рис.. Ц). Для балансировки плеч детектора полезно использовать переменное сопротивление 50—100 ком, устанавливаемое на шасси телевизора и регулируемое лишь при налаживании. Выходной каскад на лампе 6П9 работает в переделанном телевизоре на два громкоговорителя 1ГД18. Для уменьшения выходного сопротивления вводится небольшая отрицательная обратная связь по напряжению и исключается обратная связь по току '(катодное сопротивление 110 ом шунтируется электролитическим конденсатором 20 мкф\ располагается он в центре шасси).
Монтаж выполняется на плате, укрепляемой рядом с панельками ламп усилителя НЧ. Вводится регулятор




тембра (/?эз и /?94 на рис. 11). После замены лампы 6X6 лампой 6Н9С следует слегка подстроить дискриминатор по наиболее чистому и громкому звуку. Канал звукового сопровождения можно и не переделывать.

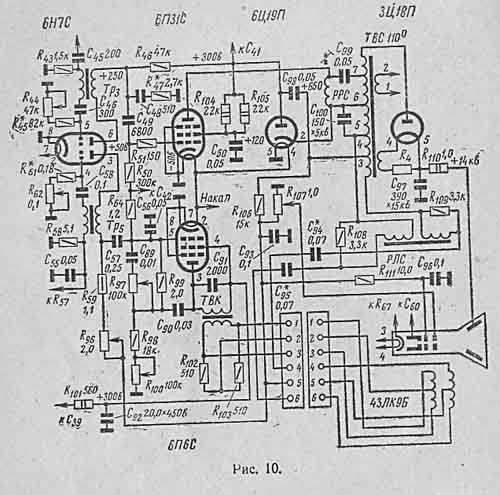

Монтаж цепей смещения,' регулировки яркости и контрастности. Регуляторы яркости, контрастности, громкости, тембра, четкости выведены на основную панель управления телевизором и поэтому для их монтажа необходимо использовать жгут на 14 проводов (можно отрезок телефонного кабеля длиной 0,75 м), экранировав его медной оплеткойот кабеля РК-3 и т. п., изолировать изоляционной лентой, надежно подпаять к шасси, укрепить скобкой на верхней боковой стенке шасси справа (наибольшее число проводов, требующих монтажа, подходит к этой части шасси телевизора). Другой конец поджать дужкой регулировочной планки, произвести монтаж согласно схеме. Сетевой провод на выключатель сети и накальный от кинескопа подсоединить к жгуту вблизи трансформатора.
На этом заканчивается общая модернизация КВН-49-4. Модернизация видеоусилителя, усилителя высокой частоты представляет вторую часть модернизации, не всегда обязательную для конкретных условий приема.
