Простые генераторы можно создать на базе таймеров 555 или
556, их применение очень широко: звуковые сигнализаторы, сирены,
генераторы для проведения измерений и так далее...

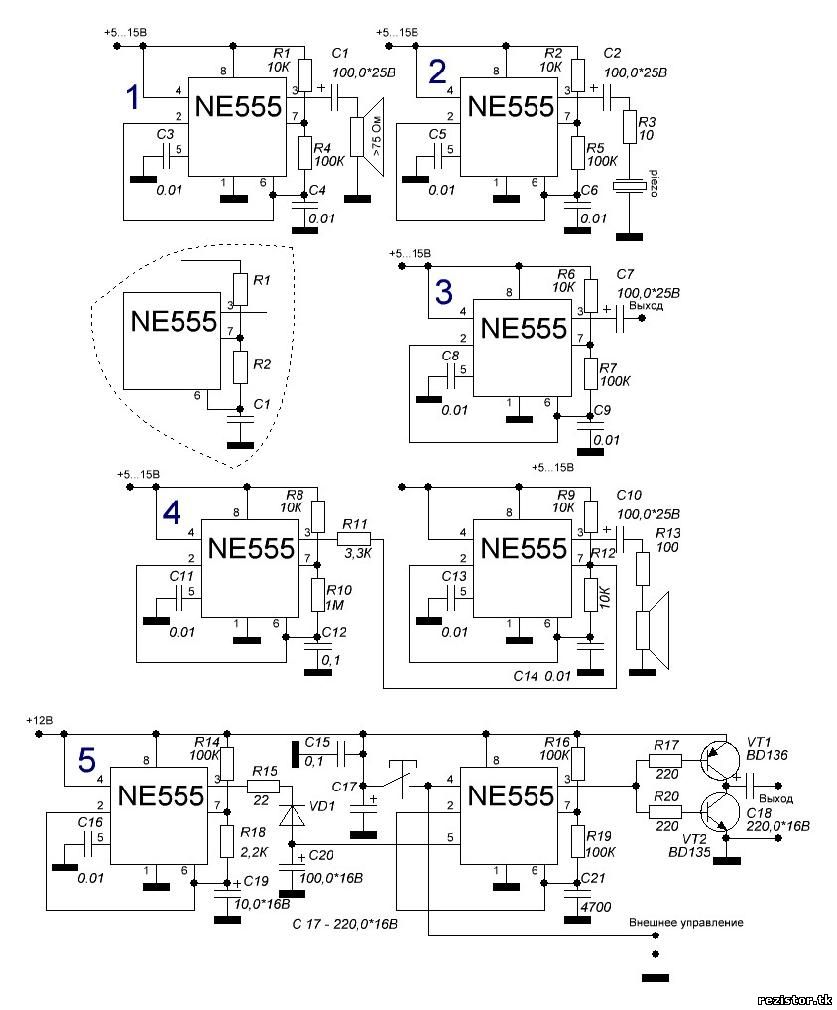

На
рисунке 1 показана схема простого акустического генератора со звуковым
динамиком, на рисунке 2 аналогичная схема но с использованием
пьезоэлектрического звукового преобразователя. Далее на рисунке 3
показана схема генератора с универсальным выходом, например для
проведения измерений или тестирования усилителей.
Частота генератора зависит от величины сопротивлений R1 R2 и емкости С1 (см рисунок без номера).
На
рисунке 4 показана схема 2-х тонального генератора, первая часть схемы
такого генератора управляет работой второй части. частота сигнала первой
части схемы должна быть намного меньше (сигнал модуляции) второй части
(модулируемый сигнал).
Схема электронной сирены показана на
рисунке 5. С выхода двухтонального генератора на NE555 сигнал поступает
на усилитель собранный на двух транзисторах. Схема имеет как внутренний
запуск так и внешний.
