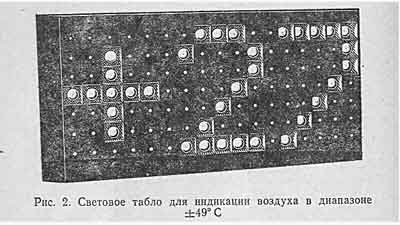

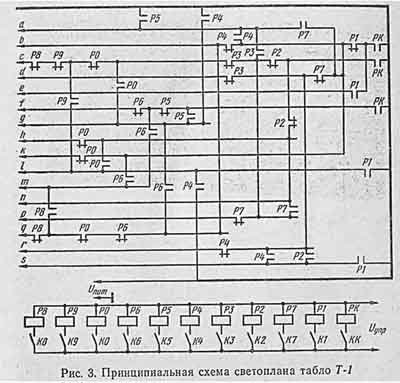

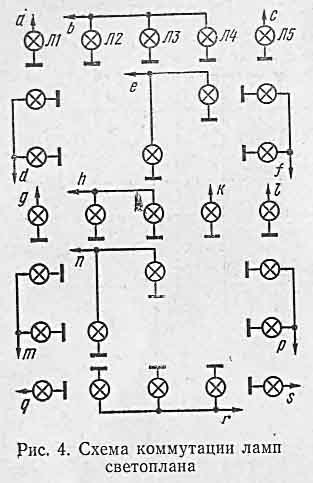

Например, при замыкании ключа К1 (реле РК включено) срабатывает реле Р1, и напряжение питания подается на группы ламп е, I, S, с, f, p (цифра 1). При индикации остальных цифр высвечиваются следующие группы ламп (рис. 4):
2 — b, d, I, k, q, n, r, S
3 — а, b,f, k, h, q, p, r
4 — a,d, g, h, k, c, f, I, p, S
5 — a,b, c, d, g, h, k, p, q, r
6 — b, c, d, g, h, k, p, m, r 7—-a, b, c,f, q, k, n
8 — b,d,f, h, k. p, t, m
9—b,d,f,h,k,l,p,q,r
0 — b,d,f,m,p,r,l,g
Устройством управления может быть автоматический прибор (например, АЦЭТ-2) либо ручной пульт управления на тумблерах или переключателях.
Релейное декодирующее устройство позволяет развязать цепи управления от цепей питания ламп и управлять лампами большой мощности.
Напряжение питания ламп для увеличения срока службы следует выбирать несколько ниже их номинального напряжения. Напряжение питания устройства управления равно номинальному напряжению реле. Напряжение питания ламп табло Т1 равно50 В переменного тока, напряжение питания устройства управления 24 В постоянно го тока.
В табло Т-1 использованы светопланы от венгерских информационных табло. Устанавливаемый в них дешифратор и шариковые реле-фиксаторы заменены дешифраторами на реле МКУ-48С, размещенном сзади свето-плана.

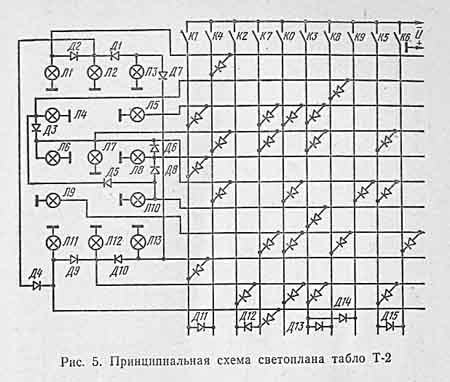

Табло с диодным декодирующим устройством. Декодирующее устройство, построенное на полупроводниковых диодах, позволяет сделать светоплан более компактным и надежным. Однако при этом, в отличие от светоплана с релейным декодирующим устройством, устройство управления должно обеспечивать мощность, достаточную для питания табло. Электрическая схема наиболее простого светоплана Т-2 с полем 3X5 элементов (см. рис. 1, в) показана на рис. 5.
Декодирующее устройство представляет собой диодную матрицу с десятью входами. Для того чтобы зажечь нужную цифру, необходимо замкнуть ключ с соответствующим номером. При замыкании ключа К1 первая шина диодной матрицы оказывается под отрицательным потенциалом. Диоды, связанные с этой шиной, отпираются, и зажигаются лампы Л5, Л8, Л10, Л13, ЛЗща которых состоит цифра. При индикации остальных цифр высвечиваются лампы: I
2 _ Л1, Л2, ЛЗ, Л5, Л7, Л9, Л11, Л12, Л13;
3 — Л1, Л2, ЛЗ, Л5, Л7, Л10, Л11, Л12, Л13; А—Л1, Л4, Л6, ЛЗ, Л5, Л7, Л8, Л10, Л13;
5 — Л1, Л2, ЛЗ, Л4, Л6, Л7, Л8, Л10, Л11, Л12, Л13;
6 — Л1, Л2, ЛЗ, Л4, Л6, Л7, Л8, Л9, Л10, ЛИ, Л12, Л13;
7 _ Л1, Ш ЛЗ, Л5, Л7, Л9, Л11;
8 — Л1, Л 2, ЛЗ, Л4, Л5, Л7, Л9, Л10, ЛИ, Л12, Л13; 9— Л1, Л2, ЛЗ, Л4, Л5, Л6, Л7, Л8, Л10, ЛИ, Л12,
Л13;
6 —Л1, Л2, ЛЗ, Л4, Л5, Л6, Л8, Л9, Л10, ЛИ, Л12,
Л13.
Диоды Д1—Д10 и Д11—Д15 позволяют уменьшить общее количество диодов в матрице и, следовательно, размеры декодирующего устройства. Все диоды — типа Д226Г, за исключением Д11—Д15 (Д245Б).
Световое поле выполнено на лампах накаливания 220 В, 15 Вт, питание осуществляется выпрямленным напряжением 220 В.

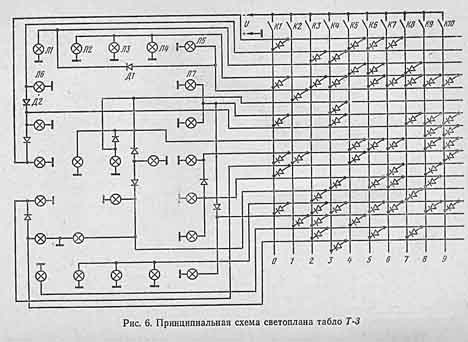

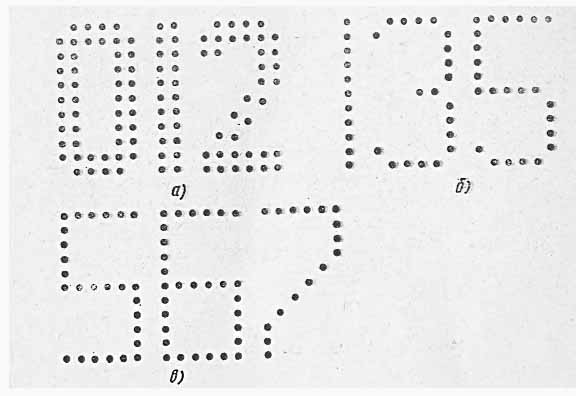

На рис. 6 представлена схема светоплана Т-3 со световым полем 5x7 элементов. Форма цифр показана на рис. 1, б.'Принцип действия такого светоплана аналогичен предыдущему (3X5 элементов). В декодирующем устройстве используются диоды Д226Г, световое поле состоит из ламп накаливания 220 В, 15 Вт. Питаются лампы от сети 220 В через двухполупериодный выпрямитель.
В качестве световых элементов можно использовать лампы накаливания других типов. При этом сила тока, протекающего через любой из диодов, не должна превышать допустимую для него величину, а напряжение питания— допустимого обратного напряжения.
Световое табло на газоразрядных лампах. Использование газоразрядных ламп вместо ламп накаливания снижает потребляемую мощность, позволяет сделать табло экономичным, надежным, компактным. Принцип работы и электрические схемы такого табло не отличаются от схем с диодным декодирующим устройством, за исключением того, что каждая из ламп накаливания заменяется газоразрядной с токоограничивающим резистором.
Светоплан Т-4 на МТХ-90 смонтирован на гетинаксо-вой плате толщиной 2 мм. Вид с внутренней стороны платы показан на рис. 7. В отверстия диаметром 12 мм вставляются тиратроны МТХ-90. Общая шина («земля») изготовлена из жести и крепится к гетинаксовой плате при помощи болтов или заклепок. Резистор одним концом припаивают к аноду и сетке тиратрона, а другим — к общей шине. Таким образом, обеспечивается одновременно крепление ламп МТХ-90 и контакт их с общей шиной.
Диодная матрица размещена на поле декодирующего устройства. Чтобы уменьшить ширину светоплана, диоды размещены в шахматном порядке. Один вывод диодов с внутренней стороны гетинаксовой платы вставляют в отверстия диаметром 1,2—1,4 мм. С внешней стороны гетинаксовой платы эти выводы соединяют в шины, соответствующие каждой из цифр, и покрывают изолирующим материалом. Второй вывод диодов декодирующего устройства соединяют с катодами соответствующих тиратронов. Мощность, потребляемая одним светопланом Т-4, не превышает 10 Вт. Блок питания и устройство управления вынесены за пределы табло.
Более красивыми и удобными для восприятия получаются цифры, набираемые на световом поле 8 X 13 элементов. В этом случае цифры читаются с большего расстояния, при отказе нескольких тиратронов разборчивость почти не нарушается. Схема такого светоплана Т-5 представлена на рис. 8.

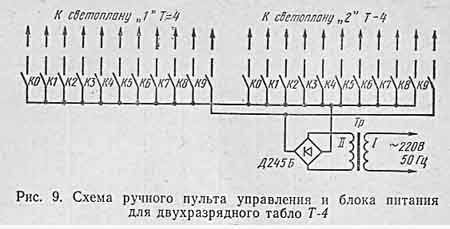

На рис. 9 приведена схема ручного пульта управления и блока питания для двухразрядного табло Т-4. В качестве ключей КО—К9 могут быть использованы любые двухпозиционные ключи. Каждый светоплан соединяется с пультом управления посредством многожильного кабеля с разъемом.
Трансформатор Tpl имеет сердечник Ш20 X 30. Первичная обмотка намотана проводом ПЭВ-2 0,35 и содержит 1830 витков, вторичная обмотка состоит из 840 витков провода ПЭВ-2 0,2.
