Реле времени для фотопечати




Качество фотоотпечатков зависит от правильной выдержки времени, а следовательно, от экспозиции — общего количества энергии света, воздействующего на фотоэмульсию в течение времени выдержки. Освещенность при проекционной печати, в частности, зависит от силы света источника — лампы накаливания. При колебаниях напряжения сети на ±15% сила света изменяется от +60 до —40% своей номинальной величины.
Кроме этого, светочувствительность фотобумаг зависит от интенсивности освещения. С понижением освещенности светочувствительность фотоэмульсии падает.
Учитывая вышеизложенное, с целью обеспечения высокого качества фотопечати при колебаниях напряжения сети необходимо обеспечить автоматическое изменение времени выдержки, для чего широко используются электронные реле времени. В подавляющем большинстве таких реле выдержка не зависит от величины напряжения сети. В некоторых случаях используют специальные стабилизаторы напряжения питания времязадающих цепей либо стабилизируют напряжение для питания всей установки для фотопечати.
В первом случае стремление сохранить заданную выдержку времени приводит к тому, что не учитывается изменение интенсивности светового потока лампы увеличителя. Особенно это важно при получении цветных отпечатков, где большую роль играет спектральный состав света, сильно меняющийся при колебаниях напряжения сети. При стабилизации напряжения сети для питания всей фотолаборатории устройство стабилизации получается дорогостоящим и громоздким.
Предлагаемые бесконтактные реле времени имеют достаточно малую зависимость экспозиции от колебаний напряжения сети при общем нестабилизированном питании лампы увеличителя.
Первое реле времени — «Миг-1», обеспечивает частичную корректировку экспозиции (отклонения в пределах от +40 до —30%, от номинального значения) при колебании напряжения сети ±15%.
Схема реле времени «Миг-2» позволяет поддерживать стабильность экспозиции с точностью не хуже 4% при колебаниях напряжения сети ±15%. Для мягких и нормальных фотобумаг это практически полная коррекция времени выдержки, обеспечивающая высокое качество фотопечати при указанных изменениях напряжения сети. Для высококонтрастных фотобумаг имеет .место некоторая недокомпенсация, однако вводить дополнительные органы регулировки коррекции выдержки вряд ли целесообразно.
Реле времени «Миг-2» отличается от «Миг-1» тем, что набор выдержки производится при помощи кнопочного переключателя в двоичной системе от 1 {t = 1+2+4+8+16) до 31 с при.шаге в 1 с, а заряд емкости производится через варистор. При этом учитывается нелинейный характер изменения силы света лампы накаливания фотоувеличителя при изменении питающего напряжения.

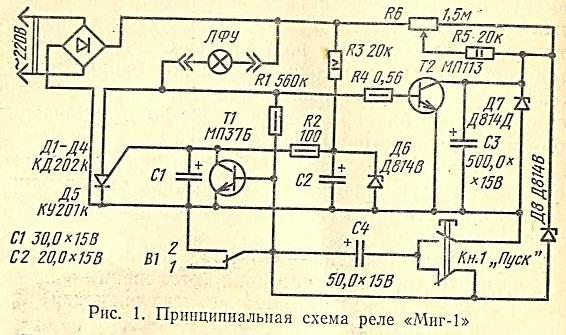

Принципиальная схема реле времени «Миг-1» приведена на рис. 1. Напряжение сети выпрямляется мостовым выпрямителем на диодах Д1—Д4. Через резисторы R5 и R6 происходит заряд конденсатора СЗ. Стабилитрон Д7 предохраняет конденсатор СЗ и транзисторы: от пробоя при перегорании лампы фотоувеличителя или: включении реле времени в сеть без этой лампы. Лампа фотоувеличителя ЛФУ включена в анодную цепь тири-vi стора Д5, который управляется транзистором 77.
При подаче питания транзистор 77 открывается напряжением, Поступающим через резистор R1 раньше, чем может открыться тиристор Д5. Это обусловлено временем заряда конденсатора С1 через резистор R2. Открывшись, транзистор 77 шунтирует управляющий переход тиристора Д5. Транзистор Т2 открывается под действием напряжения, поступающего через резистор R4, замыкая накоротко конденсатор СЗ.
Принципиальная схема реле времени
Включение выдержки времени производится кнопкой Кн1 «Пуск». При замыкании контактов этой кнопки1 между базой и эмиттером транзистора 77 включается конденсатор С4, смещение с базы транзистора 77 снимается, и он закрывается. Напряжение с конденсатора С2 подается на управляющий электрод тиристора Д5, и он открывается. Загорается лампа фотоувеличителя ЛФУ, напряжение на базы транзисторов 77 и Т2 через резисторы R2 и R4 практически перестает подаваться, и транзисторы остаются в закрытом состоянии. Начинается заряд конденсатора СЗ. При достижении На нем некоторого напряжения стабилитрон Д8 пробивается, и на базу транзистора 77 подается открывающее напряжение. Транзистор   77   снова   замыкает  накоротко  конденсатор С/ и управляющий переход тиристора Т5. В момент перехода сетевым напряжением линии нулевого потенциала тиристор закрывается. Напряжение на аноде Д5 возрастает до величины напряжения сети, через резисторы R1 и R4 транзисторы 77 и Т2 поддерживаются в открытом состоянии, т. е. устройство возвращается в исходное состояние.
Несмотря на то, что анодная цепь тиристора Д5 питается несглаженным выпрямленным напряжением, после каждого перехода сетевым  напряжением нулевогопотенциала (в течение времени выдержки) тиристор Д5 открывается напряжением заряженного конденсатора С/.
Для длительного включения ЛФУ используется выключатель В1, которым замыкают базу и эмиттер транзистора 77.
Кнопку Кн1 можно держать нажатой сколь угодно долго. Это не приводит к такому же длительному включению ЛФУ, так как, зарядившись, конденсатор С4 перестает поддерживать транзистор   77   в   выключенном состоянии и после окончания его заряда транзистор Т1-может управляться только напряжением времязадающе-го конденсатора СЗ.
При указанных на рис. 1 данных реле времени обеспечивает выдержку в пределах от 1 до 40 с при напряжении питающей сети 220 В. График зависимости времени выдержки от колебаний напряжения сети, построенный по экспериментальным данным, приведен на рис. 2.
В качестве потенциометра R6 применен резистор группы В. При этом начальный участок выдержек до 5 с, где требуется особая точность (цветная фотопечать), занимает около 50% шкалы прибора.
Конструктивно реле времени оформлено в пластмассовом небьющемся корпусе (рис. 3). Монтаж выполнен печатным способом на плате из фольгированного стеклотекстолита (рис. 4). Реле времени устойчиво работает при колебаниях сетевого напряжения от 160 до 250 В. Допустимо включение ЛФУ мощностью до 250 Вт. Минимально возможное время между двумя циклами отработки выдержки времени не более 3 с.
Бесконтактное реле времени со стабилизацией экспозиции «Миг-2» по конструкции аналогично «Миг-1» (рис. 5, 6, 7). Диапазон выдержек от 1 до 31 с (при напряжении сети 220 В) с дискретным шагом 1 с. Набор выдержки производится в двоичной системе.
