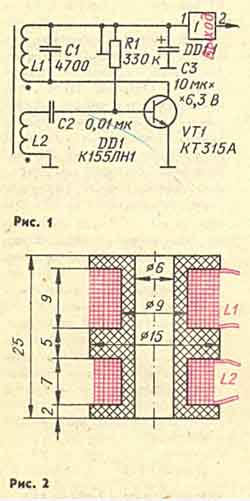

Описанный ниже датчик положения может быть использован в самых различных устройствах, в частности как конечный выключатель при условии его совместной работы с логическим элементом микросхемы серии К155 (или ей подобной). Отличительная особенность датчика — отсутствие необходимости в отдельном источнике его питания, так как он питается входным током логического элемента микросхемы. Принципиальная схема датчика изображена на рис. 1. Датчик представляет собой генератор с индуктивной обратной связью. Обе катушки размещены на общем трубчатом каркасе. Если в каркасе отсутствует магнито-провод, генератор заторможен и ток, потребляемый транзистором VT1, очень мал. Переменным резистором R1 этот ток устанавливают таким, чтобы он был менее входного тока нуля 1°х элемента DD1.1. Если в каркас ввести магнитопровод — стальной стержень диаметром около 4 мм и длиной не менее 20 мм,— увеличивается связь между катушками L1 и L2 и устройство начинает генерировать. При этом ток через транзистор увеличивается настолько, что элемент DD1.1 переключается и высокий логический уровень на выходе датчика сменяется на низкий. Частота генерации определяется в основном параметрами контура L1C1. Конденсатор СЗ фильтрует переменную составляющую на входе элемента DD1.1. Конструкция катушек L1 и L2 показана на рис. 2. Катушка L1 содержит 200 витков провода ПЭВ-2 0,1 а L2— 100 витков такого же провода. Каркас можно выточить из любой пластмассы или склеить из бумаги. Налаживание датчика состоит в правильной фазиров-ке катушек L1 и L2 и установке соответствующего входного тока нуля логического элемента DD1.1 при удаленном из каркаса магни-топроводе. Включение между плюсовым выводом источника питания и входом элемента DD1.1 резистора работы датчика не улучшит, так как разница между значениями тока коллектора транзистора при наличии и отсутствии магнитопровода тем больше, чем больше сопротивление резистора R1 — это установлено опытным путем. Введение же дополнительного резистора потребует уменьшения сопротивления резистора R1. В этом случае возможно даже некоторое снижение помехоустойчивости датчика. Однако при работе в жестких условиях (например, температурных) введение резистора может дать некоторый эффект. Датчик показал хорошие результаты при совместной работе с элементами микросхем К155ЛАЗ, К155ТМ2, К155ИЕ6, а также при подключении его к параллельно соединенным входам триггера К155ТМ2 и элемента микросхемы К155ЛА8.
