Карманный радиоприемник

Выходной каскад собран по двухтактной схеме на транзисторах T4ih T5 и работает в режиме класса «В». Нагрузкой каскада является динамический громкоговоритель типа 0,2 ГД-1 с сопротивлением звуковой катушки на частоте 1 000 гц — 6,5 ом.
Детали и конструкции. Магнитная антенна приемника выполнена на стержне из феррита марки 600 НН длиной 100 мм. Ее катушка L\ намотана внавал на подвижном бумажном каркасе и содержит 200 витков провода ПЭЛШО 0,12. Катушка связи L2 намотана поверх катушки L\ и содержит 3—10 витков такого, же провода. ВЧ трансформатор La, L* и дроссель L5 намотаны на ферритовых кольцах марки 1000 НН с внешним диаметром 7—10 мм и содержат соответственно 150, 25 и 300 витков провода ПЭВ-1 0,12 (L3, Ц) и ПЭЛШО 0,12 (Li). Намотку катушек на кольцах производят с помощью простейшего челночка, неоднократно описанного в массовой радиотехнической литературе.
Трансформаторы Тр\ и Трг намотаны на сердечниках из пермаллоя сечением 0,2 см2 и содержат: Трх — первичная обмотка / — 2500 витков провода ПЭЛ 0,06, вторичная — 700 витков такого же провода с отводом от середины; Трг — обмотка / — 900 витков провода ПЭЛ 0,09 с отводом от середины, обмотка // — 100 витков провода ПЭЛ 0,23.
В приемнике применены все сопротивления типа УЛМ; электролитические конденсаторы С5 и Се типа ЭМ; конденсаторы Сг, Сз типа КДС; С\, Cj типа КДМ или . КДС; конденсатор переменной емкости С| 5/300 пф — московского школьного завода «Чайка». Этот завод выпускает и весь набор деталей для сборки данного приемника, за исключением транзисторов и ис-.   точника питания.
При подборе транзисторов для приемника необходимо учесть следующее. В первом и втором каскадах могут быть применены транзисторы типов П401—П403 с коэффициентом усиления по току В не менее 30, причем транзистор с более высоким В целесообразно использовать в первом каскаде. Не следует, однако, применять транзисторы с очень высоким В, так как приемник в этом случае может возбуждаться. В каскадах усиления НЧ можно применить транзисторы типов П13—П15 с В 30— 60, причем для выходного каскада необходимо подобрать два транзистора с близкими параметрами В и 1ко.
В качестве диода Д\ может быть применен любой точечный диод, например, серии Д9.
Монтаж приемника выполнен на гетинаксовой плате размерами 76X^8 мм. Размещение деталей на плате показано на рис. 2,а (вид сверху) и рис. 2,6 (вид снизу). Если приемник собирается из готового набора деталей, то на имеющейся в наборе плате уже сделаны все необходимые отверстия под монтажные штырьки. Вместо штырьков можно применить и пустотелые пистоны, изготовляемые из трубочек. В этом случае диаметр отверстий на плате должен соответствовать диаметру имеющихся в наличии пистонов.

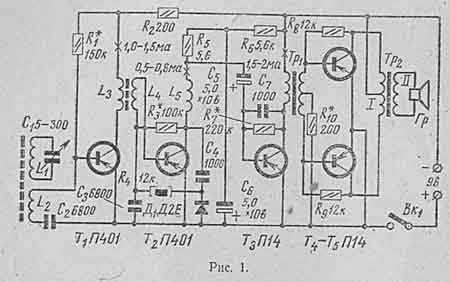

Приемник сначала целесообразно собрать на черновой монтажной панели из картона или фанеры, т. е. сде-лать~ его макет. Это облегчает процесс налаживания конструкции. Узлы и детали на панели необходимо разместить так, как показано на рис. 2, и сделать все соединения, руководствуясь принципиальной схемой (см. рис. 1). После этого можно приступить к налаживание) приемника. Оно сводится к установке рабочих режимов транзисторов и проверке границ диапазона принимаемых частот.
Установку коллекторных токов транзисторов произ-' водят при отключенной от базы транзистора 7\ катушке 1.2. Включив в разрыв минусовой цепи батареи миллиамперметр со шкалой 20 ма и источник питания, проверяют величину общего тока, потребляемого приемником. Она должна быть порядка 8—10 ма. Если ток окажется значительно большей величины (20 ма и более), нужно быстро выключить питание и еще раз проверить правильность всех монтажных соединений и исправность транзисторов.
Коллекторный ток транзисторов выходного каскада' устанавливают подбором величины сопротивления /?ю, включив миллиамперметр между минусом батареи и средней точкой первичной обмотки трансформатора Трч. Если прибор показывает ток, не превышающий 5—6 ма, то величину сопротивления Яю пока можно оставить неизменной, так как окончательно ее нужно будет подобрать в последнюю очередь, в зависимости от выходной мощности, которую нужно будет получить от каскада. Затем миллиамперметр включают между минусом батареи и верхним по схеме кднцом первичной обмотки трансформатора Тр\ и проверяют величину коллекторного тока транзистора 7V Она устанавливается подбором сопротивления Rj. В такой же последовательности устанавливаются коллекторные токи транзисторов Tz и 7\ подбором сопротивлений #з и Ri.
При установке коллекторных токов транзисторов первых трех каскадов лучше пользоваться переменным сопротивлением величиной 100 ком, включив последовательно с ним постоянное сопротивление в 50 ком. После подбора сопротивлений Ru R3 и R7 описанным выше способом и замера омметром суммарной величины переменного и постоянного сопротивлений их заменяют постоянными сопротивлениями.
После подбора рабочих режимов транзисторов катушку Z-2 подключают к базе транзистора Т\ и проверяют границы диапазона принимаемых частот. В начале диапазона, когда конденсатор €i установлен в положение,   соответствующее   минимальной   емкости,   должна прослушиваться местная радиостанция, работающая на волне, близкой к 500 м, а в длинноволновом конце диапазона (при максимальной емкости С\) — радиостанция, работающая на волне, близкой к 1 700 м. Передвигая каркас-с катушкой L\ вдоль ферритового стержня, нужно добиться такого положения, чтобы радиостанции в начале и конце диапазона были слышны приблизительно с одинаковой громкостью. Если этого не удается добиться описанным способом, необходимо отмотать часть витков с катушки Lz в том случае, когда слабо слышна радиостанция, работающая в начале диапазона; и, наоборот, увеличить число витков этой катушки в том случае, когда хуже слышна радиостанция, работающая в конце диапазона  (1700 м). Число витков катушки Li подбирается опытным путем  так,  чтобы   приемник  во всем диапазоне работал устойчиво и не возбуждался. При этом необходимо учитывать, что с увеличением числа витков этой  катушки чувствительность  приемника возрастает, однако ухудшается его избирательность. Поэтому количество витков катушки нужно подобрать так, чтобы была удовлетворительна и чувствительность приемника, и его избирательность.
В некоторых случаях склонность приемника к само-. возбуждению  не   удается   устранить   даже, уменьшив число витков катушки Ьг до одного витка. В этом случае нужно катушку L3 зашунтировать сопротивлением 5— 20 ком, причем чем больше будет величина этого сопротивления, тем лучше, так как шунтирование катушки сопротивлением малой величины приводит к снижению чувствительности приемника. Самовозбуждение приемника   в   ряде случаев легко   устраняется   изменением места расположения ВЧ трансформатора La, Li  (некоторым удалением его от магнитной антенны).
