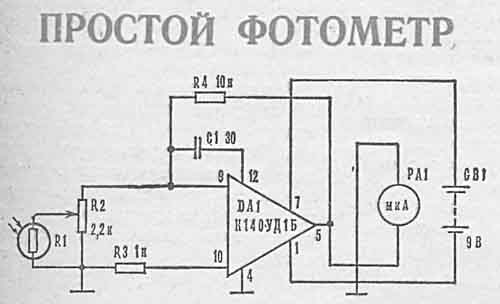

Хочу поделиться с читателями интересной, на мой взгляд, схемой фотометра, который я использую на уроках «физики. Устройство отличается простотой и надежностью. Собрано оно на интегральной микросхеме К140УД1Б, представляющей собой усилитель постоянного тока. Корректирующие элементы — резисторы R3, R4 и конденсатор О образуют цепь частотно-зависимой обратной связи. Датчиком служит фотоэлемент с запирающим слоем, который применяется в электронном экспонометре фотоаппарата «Зоркий-10», а индикатором — микроамперметр с током полного отклонения 100 мкА. Чувствительность прибора регулируют переменным резистором R2. Питается фотометр от батареи «Крона ВЦ». Учебное пособие найдет применение и у фотолюбителей, если шкалу индикатора проградуировать в единицах освещенности.
