Существует три основных типа схем для питания светодиодов от сети 220 Вольт:
С гасящим резистором.
С гасящим конденсатором.
С понижающим трансформатором.
Теперь подробнее о достоинствах и недостатках данных типов схем. Сравнивать будем по трем основным критериям:
Надежность схемы.
Потребляемая мощность.
Габариты.
К надежным схемам можно отнести схемы с трансформатором и резисторные (при условии использования резистора достаточной мощности). Минимальной потребляемой мощности можно добиться в конденсаторной схеме и достаточно экономичные трансформаторные схемы. В габаритах лидируют резисторные схемы, немного отстают конденсаторные схемы, и на последнем месте трансформаторные.
Во всех схемах желательно использовать обыкновенные полупроводниковые диоды для выпрямления тока, снижения нагрузки на светодиод. Более эффективно использовать мостовую схему из четырех диодов (см. рис. ниже), позволяющую питать светодиод с частотой пульсаций равной пульсациям в сети (обычно 50 Гц).
Рисунок - Мостовая схема соединения четырех диодов со светодиодом.
А теперь представим в общем виде все из перечисленных трех видов схемы.

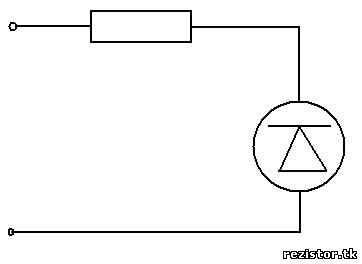

1. С гасящим резистором (см. рис. ниже). Гасящий резистор соединяется последовательно со светодиодом. Будьте осторожны, резистор нагревается до достаточно высоких температур!
Рисунок - Общий вид резисторных схем.

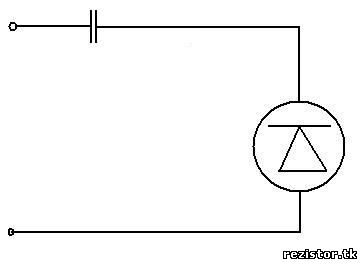

2. С гасящим конденсатором (см. рис. ниже). Гасящий конденсатор соединяется последовательно со светодиодом. Данный тип схем требует дополнительной защиты, так как из-за колебаний напряжений в сети есть большая вероятность выхода светодиода из строя.
Рисунок - Общий вид конденсаторных схем.

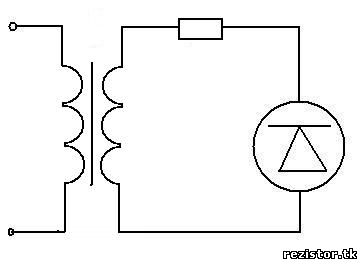

3. С понижающим трансформатором (см. рис. ниже). Первичная обмотка трансформатора соединяется с напряжением сети, вторичная, через маломощный резистор со светодиодом.
Рисунок - Общий вид трансформаторных схем.

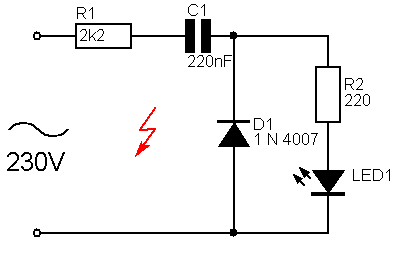

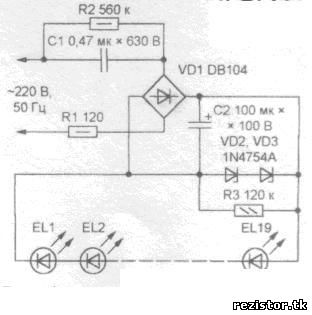

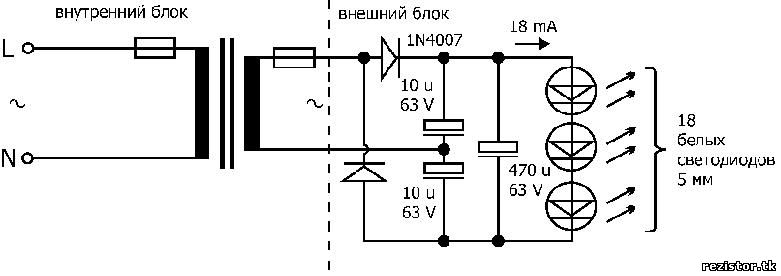

На практике применяют модернизированные схемы, ввиду большей надежности и эффекта свечения. Ниже представлены модернизированные схемы.
