Блок питания на ТВК-110ЛМ (двуполярный)

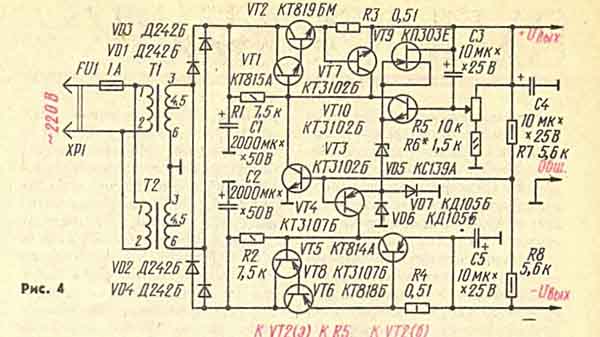

Нет надобности доказывать, что двуполярный блок питания со стабилизируемым и регулируемым выходным напряжением — один из первейших приборов радиолюбительской лаборатории. Именно такой блок разработан на базе двух готовых трансформаторов, которые используются в телевизорах в качестве унифицированных выходных трансформаторов кадровой развертки. Блок питания (рис. 4) обеспечивает двуполярное выходное напряжение, которое можно изменять от 5 до 25 В. Максимальный ток нагрузки может достигать 1 А. При превышении этого тока или коротком замыкании (КЗ) по выходу срабатывает устройство защиты и выходное напряжение резко снижается одновременно по обоим каналам. Трансформаторы Т1 и Т2 включены как понижающие, каждый из них «работает» на оба канала. Выпрямители выполнены на диодах VD1 — VD4, выпрямленное напряжение сглаживается конденсаторами С1 и С 2 сравнительно большой емкости. На транзисторах VT1, VT2, VT10 собран по компенсационной схеме стабилизатор напряжения канала положительной полярности, а на транзисторе VT9 и стабилитроне VD5 — источник образцового напряжения для этого стабилизатора. Выходное напряжение стабилизатора регулируют переменным резистором R5. Транзистор VT7 и резистор R3 составляют узел токовой защиты. Когда ток нагрузки превышает заданное значение, транзистор открывается и стабилизатор напряжения переходит в режим стабилизации тока. В канале отрицательной полярности стабилизатор напряжения собран на транзисторах VT4 — VT6, а узел токовой защиты — на транзисторе VT8 и резисторе R4. Образцовым напряжением для этого стабилизатора служит выходное напряжение стабилизатора канала положительной полярности, которое через резистор R7 поступает на базу транзистора VT4. Поэтому при изменении переменным резистором R5 напряжения положительной полярности будет изменяться и выходное напряжение отрицательной полярности. Чтобы это изменение происходило синхронно и оба выходных напряжения были максимально равны, резисторы R7 и R8 подобраны с одинаковыми сопротивлениями, а в цепь стабилитрона введены встречно-параллельно включенные диоды VD6 и VD7. При нормально работающем блоке питания напряжение, снимаемое с общей точки соединения резисторов относительно общего провода, равно нулю и транзистор VT3, на базу которого поступает это напряжение, закрыт. Что же произойдет при КЗ, скажем, на выходе канала положительной полярности? Ток через резистор R3 возрастет и как только он достигнет значения 1.2 А, транзистор VT7 откроется. Напряжение на базе транзистора VT1 уменьшится, выходное напряжение упадет и транзистор VT10 закроется. В этом случае на базу транзистора VT4 будет поступать напряжение отрицательной полярности, поэтому транзистор откроется. Сразу же уменьшится напряжение на базе транзистора VT5, а значит, снизится и выходное напряжение канала отрицательной полярности. Если КЗ произойдет на выходе канала отрицательной полярности, откроется транзистор VT8 и ограничит выходной ток. Одновременно на базе транзистора VT3 появится напряжение положительной полярности, транзистор откроется и напряжение на базе транзистора VT1 уменьшится. Соответственно упадет и выходное напряжение канала положительной полярности — в обоих случаях срабатывания защиты оно не будет превышать 1 В. Кроме указанных унифицированных трансформаторов, в блоке можно использовать также готовые трансформаторы ТС-31-1 (они тоже есть на базе Рос-посылторга) либо один трансформатор мощностью не менее 60 Вт с двумя вторичными обмотками напряжением по 27...30 В при токе нагрузки до 1 А. Переменный резистор R5 может быть типов СП, СПО, резисторы R3 и R4 — С5-16, остальные резисторы — МЛТ соответствующей мощности. Оксидные конденсаторы С1 и С2 — К50-6, К50-24; СЗ — С5 — К50-6, K50-I2 или К50-3. Транзистор VT1 может быть КТ815А—КТ815Г, КТ603А— КТ603Г, КТ608А, КТ608Б; VT2 — КТ819А, КТ819Г, КТ805А, КТ805Б, КТ808А; VT3, VT7, VT10 — КТ3102А— КТ3102В, КТ342В, КТ312В, КТ315В—КТ315Е; VT4, VT8 — КТ3107А—КТ3107К, КТ361В— КТ361Е; VT5 — КТ814А— КТ814Г, КТ816А—КТ816Г; VT6 — КТ818А — КТ818Г; VT9 — КПЗОЗД, КПЗОЗЕ, КП302А, КП302Б, КП307А, КП307Б. Диоды VD1—VD4— Д242, Д242Б, Д245, КД202А— КД202К или аналогичные мощные; VD6, VD7 — КД105Б, КД105Т, КД103А, КД103Б, а также другие кремниевые выпрямительные диоды. Стабилитрон VD5—КС133А, КС139А, КС147А. Мощные диоды VD1 — VD4 можно использовать без радиаторов, а вот транзисторы VT2 и VT6 необходимо установить на радиаторы общей площадью поверхности не менее 200 см3. Большинство деталей расположено на печатной плате (рис. 5) из фольгированного стеклотекстолита. Диоды VD1— VD4, конденсаторы CI, C2 и транзисторы VT2, VT6 устанавливают на плате из текстолита (рис. б), к которой крепят печатную плату. Остальные детали размещают на передней панели корпуса блока питания, а также на дне корпуса (трансформаторы) . При проверке работы блока в случае необходимости изменить диапазон регулировки выходного напряжения следует подобрать резистор R6. Значение тока срабатывания защиты можно установить подбором резисторов R3 и R4. Возможно, вы пожелаете установить световую сигнализацию выходного напряжения каналов. Сделать это нетрудно подключением между выходным проводом канала и общим проводом цепочки из последовательно соединенных светодиода АЛ307Б и резистора МЛТ-0,5 сопротивлением 1,5 кОм.
