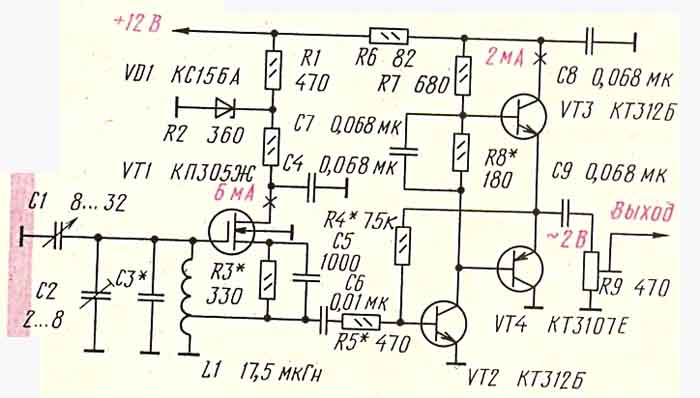

ГПД предназначен для совместной работы со смесителем, имеющим низкое входное сопротивление для сигнала гетеродина, например, с диодным смесителем. В отличие от ранее описанных ГПД, выходной каскад этого (см. рисунок) выполнен двухтактным на маломощных транзисторах и работает в режиме класса В. Собственно автогенератор — он собран на транзисторе VT1 —- легко возбуждается при напряжении питания менее 3 В. На транзисторе VT2 выполнен фазоинвертор, на VT4, VT3 — выходной каскад.
При налаживании, подбирая резистор R3, устанавливают ток стока транзистора VT1 равным 5...6 мА. Подбором резистора R4 добиваются, чтобы напряжение в точке соединения эмиттеров транзисторов VT3 и VT4 было равным половине напряжения на коллекторе первого из них. Ток, протекающий через выходной каскад при сорванной генерации, должен находиться в интервале 2...4 мА. При необходимости подбирают резистор R8. Максимальное выходное напряжение (-не более 2 В) можно изменить, включив резистор R5 с иным, чем указано на схеме, сопротивлением. Описанный ГПД установлен в трансивере с двойным преобразованием частоты и перекрывает диапазон частот 5,5...6,25 МГц.
