Генератор с электронной перестройкой частоты

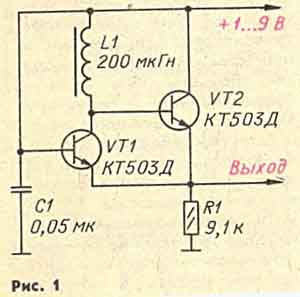

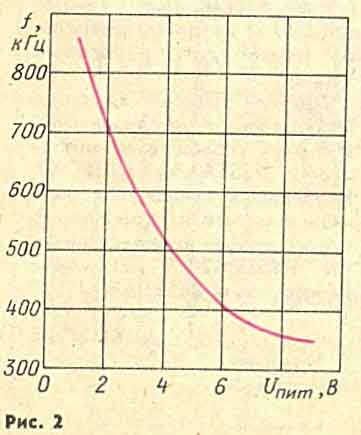

Принципиальная схеме этого генератора показана на рис. 1. Необходимое усиление сигнала обратной связи обеспечивает ступень на транзисторе VT1, собранная по схеме с общей базой. Сигнал положительной обратной связи снимается с резистора R1, общего для цепи эмиттера обоих транзисторов. Транзистор VT2 включен с общим коллектором. Частоту колебаний определяют входная и выходная проводимость транзисторов и индуктивность катушки L1. От сопротивления резистора R1 зависит как частота, так и амплитуда колебаний. Изменение частоты генерации в широких пределах происходит из-за изменения проводимости транзисторов при изменении питающего напряжения. При указанных на схеме номиналах деталей (в качестве катушки L1 использован стандартный дроссель ДМ-0,2) частота генератора уменьшается от 590 кГц при ипит=3 В до 340 кГц при и„ит=9 В (рис. 2). Амплитуда высокочастотного напряжения на выходе (около 0,5 В) при этом изменяется на 10 %. При уменьшении питающего напряжения до 1 В частота увеличивается до 870 кГц, но- амплитуда выходного сигнала снижается вдвое. Для работы на иизкоомную нагрузку генератор следует дополнить выходным эмиттерным повторителем. Стабильность генератора сравнительно невысока, но в ряде случаев это не играет существенной роли, например, при контроле частоты частотомером или в генераторе качающейся частоты.
