Генератор телевизионного испытательного сигнала

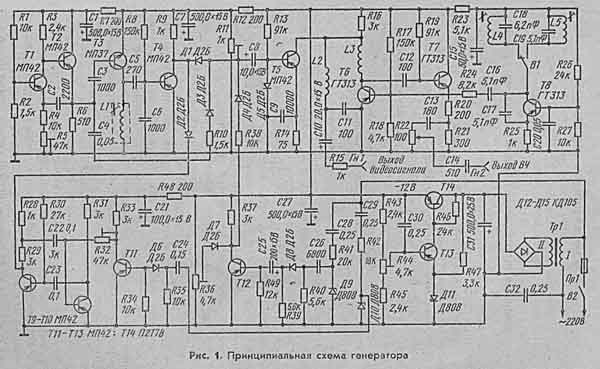

Прибор предназначен для нахождения неисправностей в телевизорах. С его помощью могут быть проверены каскады УПЧИ, видеодетектора, видеоусилителя, амплитудный селектор, система АПЧиФ, АРУ, АПЧГ, ПТК, линейность вертикальной развертки, размеры по вертикали и горизонтали. Может также оцениваться устойчивость строчной и кадровой синхронизации, производиться грубая настройка телевизора на частоту канала и промежуточную. Опытная эксплуатация прибора показала его достаточно высокую устойчивость и надежность работы. Генератор формирует упрощенный телевизионный сигнал, состоящий из видеоимпульсов вертикальных и горизонтальных полос, строчных и кадровых гасящих и синхронизирующих импульсов. Выход высокочастотного сигнала, модулированного телевизионным видеосигналом, осуществляется на частоте 2-го телевизионного канала и на промежуточной частоте. Технические данные генератора: частота строчной развертки 15,6 кГц, частота кадровой развертки 50 Гц, число вертикальных полос 4—8, число горизонтальных полос 4—12. Длительность строчного синхроимпульса 5 мкс, кадрового синхроимпульса 220 мкс, строчного гасящего импульса 10—14 мкс, кадрового гасящего импульса 1200 мкс. Задержка кадрового синхроимпульса относительно кадрового гасящего импульса 200 мкс. Амплитуда видеосигнала на выходе 3,5 В, высокочастотного напряжения — 200 мВ. Принципиальная схема прибора показана на рис. 1. Строчной синхронизирующий импульс формируется мультивибратором на транзисторах 77 и Т2 с эмиттерным конденсатором С2. Подстроенным резистором R5 устанавливают необходимую частоту генерации. Длительность импульса определяется элементами С2, R6 и не регулируется. Цепочка C1R7 обеспечивает необходимую фильтрацию напряжения питания и исключает попадание строчной частоты в цепи питания. Импульсы строчной частоты положительной полярности снимаются с эмиттера транзистора Т2 и через разделительный конденсатор СЗ подаются на базу транзистора ТЗ. В цепь его коллектора включен колебательный контур L1C5C6, настраиваемый на частоту, кратную частоте строк. Путем настройки этого контура изменяется фаза напряжения на нем так, чтобы в телевизионном сигнале строчной синхроимпульс расположился между двумя соседними импульсами вертикальных полос, благодаря чему образуется строчной гасящий импульс. Напряжение, снимаемое с контура-умножителя, ограничивается транзистором Т4, и на его коллекторе формируются прямоугольные импульсы, кратные частоте строк. Согласование входного сопротивления ограничителя с контуром обеспечивает его частичное включение. Импульсы горизонтальных полос формирует мультивибратор на транзисторах Т9, Т10. Для улучшения формы этих импульсов конденсатор С$^подключен к части коллекторной нагрузки R28R29 транзистора Т9. Напряжение на базу транзистора Т10 подается через подстро-ечный резистор R32 с коллектора транзистора 77/, формирующего кадровый гасящий импульс. Благодаря такому включению с коллектора транзистора Т4 снимается смесь импульсов горизонтальных полос и кадровых гасящих импульсов. Сложение их с импульсами вертикальных полос осуществляется в коллекторной дейи транзистора Т4. Для выравнивания амплитуд полученной смеси импульсов применен ограничитель на диоде Д1. Порог его ограничения устанавливают резистором R11. На этом же резисторе происходит сложение строчных и кадровых синхронизирующих импульсов с импульсами смеси. Для получения задержки кадрового синхроимпульса относительно гасящего переменное напряжение сети подается через конденсатор С32 на две фазосдвигающие цепочки: С2Ш4Щ9 и C29R42R10. На стабилитронах Д9, Д10 формируются прямоугольные импульсы частотой 50 Гц, необходимый временной сдвиг передних фронтов которых удается получить подбором резисторов R41 и R42. Затем эти импульсы подаются на дифференцирующие цепочки C26R40 и C24R35, после чего усиливаются и ограничиваются транзисторами 77/ и Т12. Благодаря соответствующему подбору постоянных времени дифференцирующих цепочек на коллекторах транзисторов формируется гасящий или синхронизирующий импульс, С резистора R11 телевизионный видеосигнал через конденсатор С8 поступает на модулирующий транзистор Т5. Диод Д5 осуществляет восстановление постоянной составляющей телевизионного видеосигнала. Резистор R14 служит для получения необходимого раствора модуляционной характеристики. С коллектора транзистора Т5 модулирующее напряжение подается на коллектор транзистора Т6 усилителя высокой частоты, нагрузкой которого служит дроссель L3. Через дроссель L2 и цепочку C10C11R15 модулирующее напряжение поступает на выходное гнездо Гн1 для проверки видеоусилителя телевизора. Модулированное высокочастотное напряжение подводится к высокочастотному гнезду Гн2 через транзистор 77, включенный эмиттерным повторителем. При этом исключается влияние цепей телевизора на цепи генератора. Задающий генератор высокой частоты собран на транзисторе Т8. Переключателем В1 в цепь его коллектора включают контур L4C18, настроенный на частоту 2-го телевизионного канала, или контур L5C19, настроенный на промежуточную частоту. С коллектора транзистора Т8 на базу транзистора Т6 высокочастотное напряжение подается через цепочку C16R24, выравнивающую выходное напряжение при переключении контуров. Развязывающая цепочка C15R23 уменьшает влияние остальных каскадов на задающий генератор. Питание прибора осуществляется от сети переменного тока через трансформатор Tpl, мостовой выпрямитель на диодах Д12—Д15 и электронный стабилизатор на транзисторах TJ3, Т14. Напряжение на его выходе 12 В. Детали, конструкция. Транзисторы, используемые в приборе, МП42, ГТ313А и Ц217А; диоды — Д2Б, КД105Б, стабилитроны — Д808. Конденсаторы С1, С7, С8, С15, С21, С25, С27 и С31 типа КбО-6, С4, С22, С23, С24, С28 — СЗО и С32 — МБМ, остальные КТ. Постоянные резисторы — МЛТ-0,25, переменный резистор R22 — СПО-0,5, подстроечные R5, Rll, R32, R36 и R44 -СПЗ-16. Катушки LI, L4 и L5 намотаны на каркасах контурных катушек транзисторного радиоприемника «Роди* на»: L1 — на секционированном каркасе катушки ДВ (или СВ) диапазона и содержит 960 витков провода ПЭВ-1 0,1, L4 и Z-5 — на каркасах катушек. KB диапазона и содержат соответственно 6 и 8 витков провода ПЭЛШО 0,18. Дроссели L2 и L3 намотаны на резисторах МЛТ-0,5 сопротивлением 1 МОм проводом ПЭВ-1 0,1 виток к витку до заполнения каркасов резисторов. Переключатель В1 — типа ПД2 (от комнатной телевизионной антенны). Трансформатор питания Tpl — от радиоприемника «Океан-205». Детали прибора смонтйро-" ваны на четырех печатных платах размерами 95X50 мм (рис. 2), которые в два ряда укреплены в корпусе.
