Импульсное зарядное устройство для аккумулятора 12В 55..75Ач




Устройство предназначено для зарядки свинцово-кислотных аккумуляторов напряжением 12В и емкостью 55...75А*Ч, а так же это зарядное устройство может использоваться как малогабаритный источник бесперебойного питания.

Схема устройства содержит полу мостовой инвертор на VT3 VT4 и С7 С8. Для внешнего возбуждения инвертора применен генератор на КР1211ЕУ1 который вырабатывает противофазные импульсы.(f=50кГц определяется R6С1)

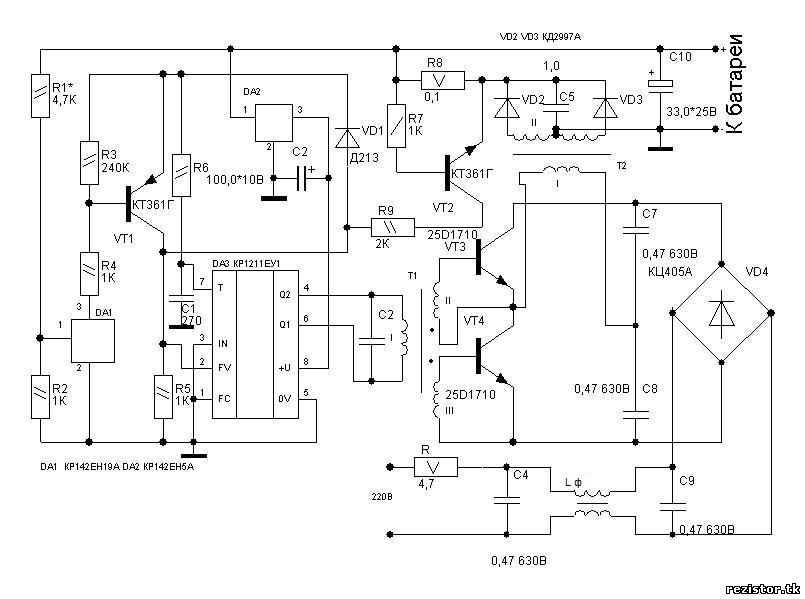

 Схема импульсного зарядника АКБ
Первоначальное питание генератора DA3 осуществляется от заряжаемой батареи, поэтому при включении зарядного устройства без батареи в сеть запуск не происходит (I потребления зарядного устройства при этом равен 0), подключение батареи запускает устройство, что вызывает протекание импульсного тока в обмотке I T2 и появляется импульсное противофазное напряжение на секциях обмотки T2 выпрямляемое диодами VD2 VD3. Напряжением снимаемое с выхода выпрямителя заряжают батарею и питают генератор на DA3.

R1-R5, DA1, VT1 - узел защиты батареи от перезарядки ( 14В макс )
VT2  и R7-R9 ограничивают ток зарядки до 6-7А

ДЕТАЛИ

Lф готовый от телевизора 3УСЦТ или самодельный из феррита 2000HM К28*16*9 100...150 витков провода диаметром 0,35мм.
Т1 К16*10*4,5 феррит 2000НМ I обмотка 80 витков, диаметр провода 0,35мм,II и III по 18 витков провода диаметром 0,69мм.

Т2 два кольца соединенных вместе К38*24*7 феррит 2000НМ I обмотка 80 витков, диаметр провода 0,8мм,II обмотка 12 витков жгутом из восьми проводов диаметром 0,72 каждый, затем эту обмотку (после намотки) разделяем на две части(2 полу обмотки) по 4 провода в каждой, после чего начало одной обмотки соединяем с концом другой( средняя точка)

VT3 VT4 устанавливаем на ребристый теплоотвод 65*92 мм
VD1 германиевый любой мощный с U обр не менее 10В.

Настройка - подборкой R1 добиваемся возникновения на выводе 2 DA3 сигнала высокого уровня.

Литература - Радио 9-2006 (Автор - М.ОЗОЛИН, с. Красный Яр, Томской области)
