Индикатор радиационной опасности (ИРО) предназначен для сигнализации превышения естественного радиационного фона, загрязнения помещений, продуктов питания радионуклидами путем увеличения частоты вспышек неоновой лампы. Предполагается, что описываемый здесь ИРО будет использоваться внутри помещений, поэтому рассчитан на питание от сети переменного тока напряжением 220 В. Прибор реагирует на естественный радиационный фон, что очень удобно для проверки его работоспособности.

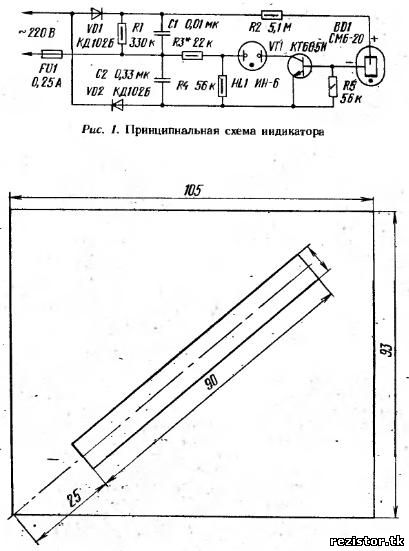

Принципиальная схема индикатора показана на рис. I. Для получения рабочего напряжения ионизационного датчика BD1 используется двухполупернодный выпрямитель с удвоением напряжения, собранный на диодах VDI, VD2 и конденсаторах CI, С2. Ионизационный датчик подключен к выходу выпрямителя через резистор R2. Резисторы Rl, R3, R4 образуют делитель напряжения для задания режима работы транзистора В ИРО для простоты нет стабилизатора питающего напряжения, что оправдывает себя при изменении сетевого напряжения в пределах I86...240 В. При наличии ионизирующего излучения импульсы с датчика BD1 поступают, не базу транзистора VT1 й усиливаются им. В. коллекторную цепь транзистора vTl включена неоновая лампа НШ.которая вспыхивает при каждом импульсе сдатчика. Конденсатор CI типа МБМ, С2 типа К73 или любой другой на номинальное напряжение 400...630 В, резисторы МЛТ 0,5; транзистор VTI серии КТ605 с буквенными индексами А, Б. Индикатор HGI может быть ИНнб или ТН-02. Датчик BDI типа СБМ-20. Подойдут также датчики СТС-5, СБМ-10 Детали* индикатора, смонтированы б пластмассовом корпусе, который можно склеить из полистирола толщиной 1».1«5 мм. Напротив датчика в лицевой стенке корпуса имеется прямоугольное отверстие (рис 2), закрываемое пластинкой из полиэтилена толщиной ОД..0,5 мм. Против торца неоновой лампы в боковой стенке корпуса просверлено отверстие диаметром 5.-7 мм. Монтаж индикатора (рис. 3) объемный, выполняют на шпильках из луженого провода или на пистонах'. Датчик крепят на отрезках" провода диаметром 1...1.5 мм. Аналогично монтируют и плавкий предохранитель FU1. К электросети индикатор подключают с помощью двухжильного провода с штепсельной вилкой на конце. Налаживание индикатора сводится к подбору резистора R3 в пределах 10...30 кОм, чтобы вспышки неоновой лампы были заметными. Работоспособность ИРО определяют по.отдельным вспышкам неоновой лампы, что.свидетельствует о естественном радиационном фоне. Фоновая активность датчиков. СБМ-20 W$= =20^-25 имп/мнн. При наличии радионуклидов в исследуемом объекте частота вспышек неоновой лампы увеличивается пропорционально интенсивности излучения.* Особо следует обратить внимание на соблюдение правил безопасности при изготовлении, налаживании и эксплуатации ИРО. Для монтажа следует применять проводники с надежной изоляцией, а все работы по ремонту' и налаживанию проводить после отключения ИРО от сети. В заключение следует отметить некоторое неудобство работы с ИРО при ярком освещении. Устранить этот недостаток можно путем использования высокое миих головных телефонов (например, ТОН-1), включенных последовательно с неоновой лампой НС1. В этом случае каждый импульс датчика будет сопровождаться щелчком.
