В настоящее время широкое распространение получили карманные радиоприемники «Нева», «Сокол», «Юпитер», «Селга» и пр., работающие только в диапазоне средних и длинных волн. С помощью описываемого конвертера на эти приемники можно вести прием местных и дальних любительских коротковолновых станций в походных условиях. Конвертер пригоден в соревнованиях по «Охоте на лис». Простота схемы, малые размеры и отсутствие необходимости вскрывать приемник делают конвертер удобным в наладке и эксплуатации. Конвертер может быть построен на любые любительские диапазоны от 80 до 10 м. В качестве примера приводится описание конвертера на два растянутых диапазона 14,0—14,35 Мгц и 7,0—7,1 Мгц.

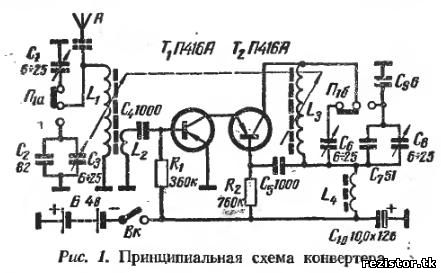

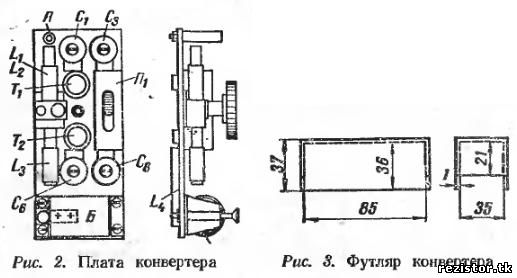

Работа конвертера основана на том, что частота приходящего сигнала преобразуется в промежуточную частоту fпр=1500 кгц с последующим усилением и вторичным преобразованием в приемнике. Принципиальная схема приведена на рис 1. Усиление высокой частоты производится каскадом, собранным на транзисторе Т1. На транзисторе Т2 выполнен каскад гетеродина-смесителя. Связь между каскадами—каскадная, что позволяет значительно упростить схему. Оба контура — антенный и гетеродинный — выполнены в виде сдвоенного вариометра с настрой эй сердечником. К антенному и гетеродинному контуром, в зависимости от диапазона, переключателем П1 подсоединяются либо конденсаторы С1, С6, либо С2 C3 и С7, С8 C9 .Антенна— алюминиевый штырь диаметром 2,5 мм, длиной 40 см — соединена непосредственно с катушкой L1. Сигнал промежуточной частоты выделяется на дросселе L4, который при приближении к карманному приемнику оказывается индуктивно-связанным с входными контурами последнего. Питание конвертера производится от четырех аккумуляторов типа Д0,06. Расход тока при работе порядка 0,5 ма и одного заряда аккумуляторов хватает на 120 ч работы. Детали и конструкции. Конвертер собран на гетинаксовой плате (рис. 2) размерами 85x35X1,5 мм, закрытой футляром из оргстекла толщиной 1 мм (рис. 3). Футляр насаживается на приемник с таким расчетом, чтобы дроссель L4 был рядом с ферритовой антенной приемника. Основной деталью, от которой зависит качество и удобство работы, является вариометр (рис 4). Он состоит из трубки, склеенной из нескольких слоев кальки, внутри которой движется стержень из оргстекла (рис. 5). На концах стержня укреплены с помощью клея два медных или алюминиевых сердечника диаметром 2,5 мм. Трубка приклеена в отверстие блока из оргстекла (рис 6), который зажат в латунной обойме (рис. 7), служащей для крепления вариометра на панели. Стержень в средней части выполнен в виде зубчатой рейки и приводится в движение с помощью зубчатой передачи (рис. 8). Если у любителя встретятся затруднения с изготовлением зубчатой передачи, перемещение стержня можно осуществить с помощью фрикциона, для чего на ведущий валик нужно надеть резиновую трубку, а стержень слегка накатать. Для карманных приемников в качестве переключателя диапазонов можно использовать фабричный переключатель, который после несложной переделки может работать и на три диапазона. Выключатель питания самодельный, любого типа. В таблице приведены данные катушек индуктивности.

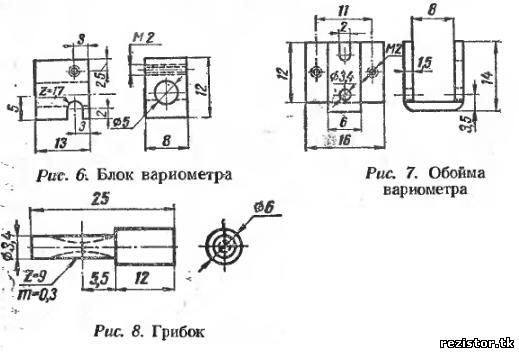

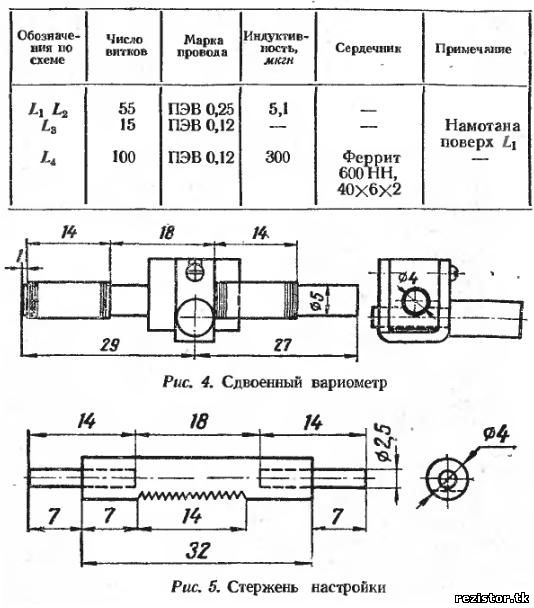

Концы обмоток катушек L1, L2, L3 припаиваются к медным штырькам диаметром 1 мм, запрессованным в панель. Элементы аккумулятора помещаются в трубку, склеенную из целлулоида, которая вставляется между стойками из латуни. После окончания монтажа и проверки всех цепей с помощью омметра включают питание. Общий потребляемый ток не должен превышать 0,35—0,5 ма. Если ток значительно отличается, следует проверить напряжение батареи, величины сопротивлений и исправность транзисторов. Далее следует убедиться в том, что в обоих положениях переключателя диапазонов П1 гетеродин работает. Для этого подносят антенну другого коротковолнового приемника с оптическим индикатором к конвертеру и медленно меняют настройку в соответствующем диапазоне. Если есть генерация, то на приемнике индикатор покажет наличие сигнала. Выдвинув полностью сердечники вариометра, с помощью конденсаторов С6 и С2 настраивают приемник на первом (19 м) и втором (35 м) диапазонах. Затем, установив конвертер на карманном приемнике, настроенном на волну 200 м. пользуясь гене- ратором сигналов настраивают с помощью конденсаторов C1 и С3 антенный контур. Настройку следует вести на средней части диапазонов. После настройки находят оптимальную связь между конвертером и антенной приемника.
