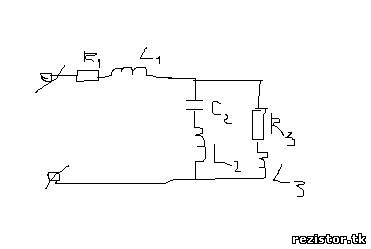

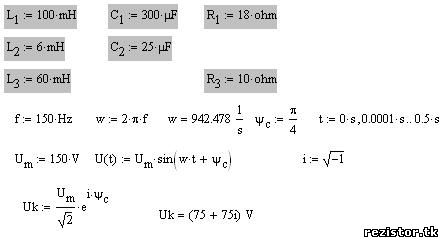

Единицы измерения сопротивления – Омы,
индуктивности – мГн; емкости – мкФ, напряжения – В.

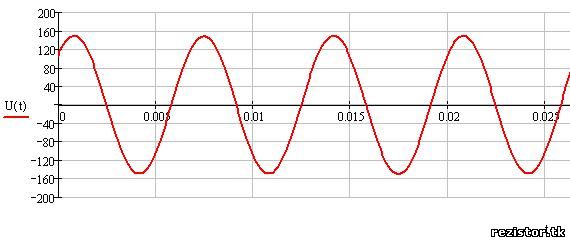

Построим график напряжения источника
питания:

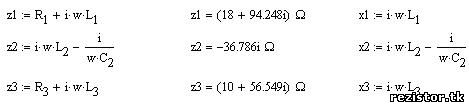

Определим комплексные
сопротивления и реактивные сопротивления ветвей (результаты в Омах):
Запишем выражения для преобразования схемы
(результаты в Омах):
Определим токи и напряжения (результаты
токов в амперах, напряжения в вольтах):
2.

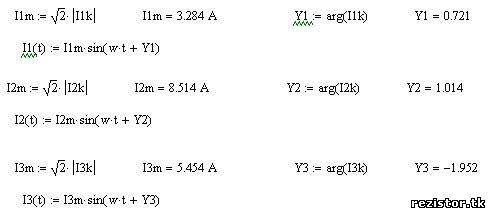

Запишем синусоидальные оригиналы (мгновенные значения):
Токи:

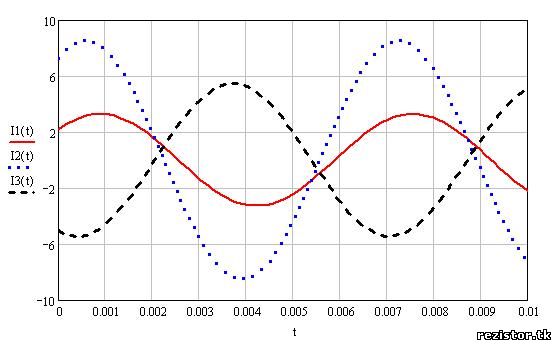

Построим графики найденных величин:
Аналогично рассчитываются оригиналы напряжений.
Пример расчета оформленный в маткаде можете
скачать по ссылкеВ примере так же посчитаны:
- Проверка правильности решения по законам Кирхгофа
- Баланс активных и реактивных мощностей
- Коэффициент мощности
- График мгновенных значений мощности
- Векторные диаграммы токов и напряжений
