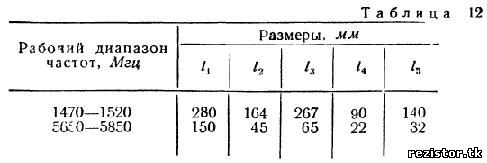

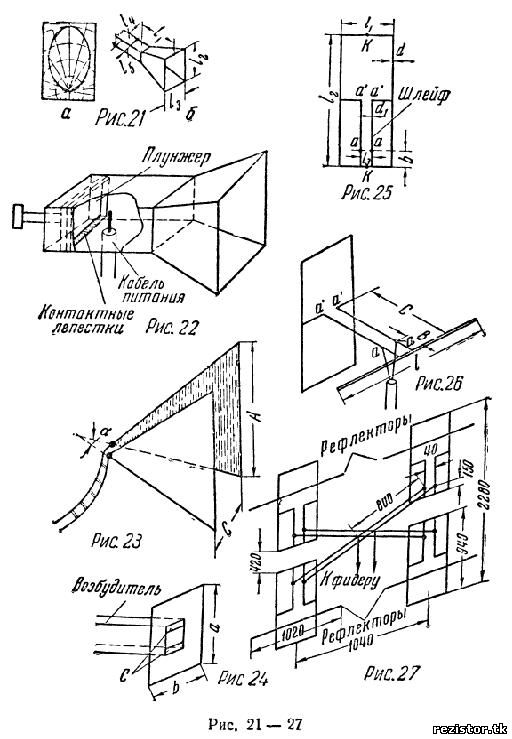

Рупорные антенны представляют собой металлические круглые или прямоугольные рупоры, применяемые при работе в верхней части ультракоротковолнового диапазона волн. Основными достоинствами этих антенн являются простота изготовления, настройки и широкополосность. Конструкция простейшего прямоугольного рупора показана на рис. 21,б. На рис. 21,а приведена его диаграмма направленности при размерах рупора, указанных в табл. 12. Для возбуждения рупора удобнее всего использовать коаксиальный кабель, внутренняя жила которого введена в волноводную секцию. Продолжением этой секции является рупор. Эскиз возбуждающего устройства показан на рис. 22. Внутренняя жила коаксиального кабеля, подключенного к передатчику или приемнику, вводится через отверстие в середину широкой стенки волновода. Длина введенной в волновод внутренней жилы берется порядка 0,3 от ширины узкой стенки волновода. Оплетка кабеля снаружи припаивается к широкой стенке волновода вокруг проходной изоляционной втулки. Регулируя длину участка провода, введенного в волновод (например, при помощи плотно надетой на конец жилы втулки), добиваются согласования входного сопротивления волновода с волновым сопротивлением 70-омного кабеля. Для того чтобы вся энергия из кабеля подводилась к рупору или, наоборот, от рупора (при приеме) поступала в кабель, позади штыря, на расстоянии, равном 0,25 длины волны, в волноводе устанавливается коротко-замыкающий плунжер, выполненный в виде металлической пластинки, размеры которой равны внутренним размерам волновода. Для обеспечения надежного контакта с волноводом на гранях плунжера крепятся (припаиваются или приклепываются) контактные лепестки из фосфористой бронзы или другого упругого и хорошо проводящего электрический ток материала. Изменяя положение плунжера и длину вибратора, легко добиться наилучшей передачи энергии по тракту. Длина хода плунжера должна быть порядка 0,5 длины волны в волноводе. Ширина диаграммы направленности при рупорах, размеры которых были приведены выше, получается около 45° в горизонтальной плоскости и около 55° в вертикальной плоскости. Применением сложных антенн, состоящих из ряда рупоров, или увеличением размеров рупоров можно достигнуть увеличения коэффициента направленности рупорной антенны. Рупорные антенны используются на частотах выше 500 Мгц, так как на более низких частотах рупор получается слишком громоздким. Однако в последнее время появилась конструкция видоизмененной рупорной антенны без боковых стенок, которая, несмотря на свои большие размеры, может найти широкое применение в радиолюбительской практике (рис. 23). Основным достоинством подобной антенны является ее большая широкополосность. Испытания антенны, имеющей а = 50°, А = С = 335 см, показали, что она может без перестройки работать в диапазоне от 35 до 350 Мгц и выше. Коэффициент усиления на частоте 35 Мгц составлял около 3 дб, на частоте 350 Мгц—20 дб. Входное сопротивление антенны при этом изменялось сравнительно незначительно, колеблясь около 430—440 ом. Питание ее производилось при помощи открытого фидера, выполненного из проводов диаметром 1,5 мм с расстоянием между их центрами, равным 30 мм. Конструктивно антенну выполняют в виде двух треугольных деревянных рам, на которые натягивают латунную сетку. Размеры ячеек сетки не должны превышать 3 см. Несмотря на большие габариты, антенна имеет незначительный вес, малую парусность и легко может быть сделана вращающейся.
