Щелевые антенны




В общем случае щелевая антенна представляет собой узкую щель длиной около n/2, прорезанную в металлической пластинке, обтекаемой током. Подобные антенны применяются обычно на волнах от 10 см и ниже, так как на более длинных волнах размеры питающего щель волновода получаются слишком большими. Одна из наиболее простых антенн щелевого типа показана на рис.24. В качестве возбудителя может быть использовано устройство для возбуждения рупорной антенны, показанное на рис. 21. Размеры волноводной секции для диапазона 1470—1520 Мгц могут быть взяты 90X140 мм, а для диапазона 5650—5850 Мгц— 22X32 мм. Длина волноводной секции особой роли не играет (0,5—2Я). Согласование щели с пространством производится регулировкой ширины щели при помощи симметричных металлических шторок с. Перед регулировкой шторки устанавливают так, чтобы они с каждой стороны на 8—10% закрывали выходное отверстие возбуждающей секции. Толщина шторок должна быть взята возможно меньшей (0,1—0,2 мм). После  окончания    регулировки    шторки припаиваются к волноводу. Размеры а и в некритичны и выбираются из конструктивных соображений. Они лишь не должны быть меньше 10—15 см для диапазона 5650—5850 Мгц и 20—30 см для диапазона 1470 — 1520 Мгц. Ширина диаграммы направленности у подобной антенны составляет около 60°.

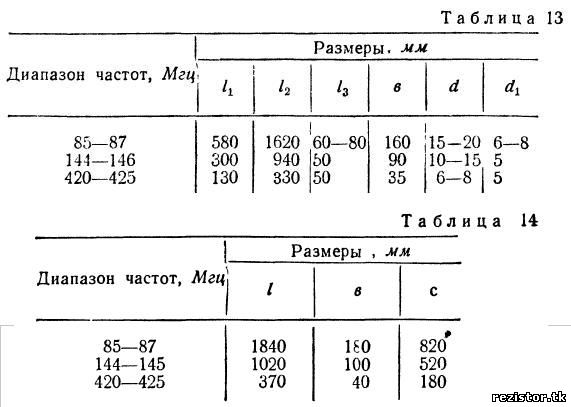

К настоящему времени разработаны проволочные антенны щелевого типа. Они нашли применение в диапазонах дециметровых и метровых волн. Конструкция простейшей проволочной щелевой антенны показана на рис. 25, размеры ее приведены в табл. 13.



Входное сопротивление антенны в точках а1а1 равно 600 ом. При использовании в качестве фидера 85-омного симметричного кабеля типа РД-13 согласование производится при помощи четвертьволнового короткозамкнутого шлейфа. Кабель при этом подключается в точках аа. При использовании кабелей типа РК их подключают к точкам аа, применяя для симметрирования (U-колено, как это было описано выше. Для более точного согласования желательно опытным путем подобрать положение точек подключения фидера к шлейфу.
Крепление антенны к опоре производится без применения изоляторов в точках кк.
Антенна обладает хорошей направленностью и имеет коэффициент усиления порядка 12 дб, что соответствует усилению шестиэлементной вибраторной антенны.
Дальнейшее увеличение усиления можно получить' применением рефлектора (рис. 26). Длина рефлектора находится по табл. 14. Здесь же приведены расстояния от рефлектора до точки подключения 75—80-омного кабеля. Окончательное уточнение положения точки включения производится экспериментально.
Наличие рефлектора увеличивает    коэффициент усиления антенны на 2—3 дб.
Еще больший выигрыш в усилении можно получить, используя систему, состоящую из четырех проволочных щелевых антенн с рефлекторами. Однако для диапазона частот 85—87 Мгц подобная антенна получается слишком громоздкой, а в диапазоне 420—425 Мгц в радиолюбительских условиях трудно получить хорошее согласование фидера с антенной системой.
Эту антенну удобно применить в диапазоне частот 144—146 Мгц. Эскиз антенны приведен на рис. 27. Выполняется антенна из алюминиевых или латунных трубок диаметром 10—12 мм, а шлейфы — из 2-мм проволоки. Кабель КАТВ служит соединительной линией. Точного согласования добиваются подбором точек подключения соединительных линий к шлейфам. В качестве фидера используется 75-омный кабель с симметрирующим U-коленом.
Антенна дает усиление более 20 дб, что соответствует коэффициенту усиления 48-элементной антенны, выполненной из линейных вибраторов.
