Усилители низкой частоты. Квадрафонический усилитель




Квадрафонический усилитель предназначен для вы­сококачественного воспроизведения монофонических, сте­реофонических и квадрафонических программ от магни­тофона, проигрывателя и УКВ тюнера. Кроме того, в качестве источника сигнала можно использовать любой источник с максимальным выходным напряжением 250 мВ, например электроинструменты.

В усилителе имеется устройство шумоподавления, собранное по системе DNL, с помощью которого можно уменьшить шумы как источника сигнала, так и самого усилителя.

Номинальным входным напряжением на частоте 1 кГц со входов проигрывателя и магнитофона является 200 мВ, а со входов С и D — 100 мВ. Максимальные входные напряжения составляют соответственно 250 и 150 мВ. Входное сопротивление по всем входам составляет 100 кОм.

Номинальная выходная мощность в каждом канале при номинальном входном сигнале на нагрузке сопротив­лением 4 Ом составляет 25 Вт, а максимальная — не ме­нее 42 Вт. Выходное напряжение на частоте 1 кГц на нагрузке сопротивлением 4 Ом при номинальной мощ­ности составляет 10 В, при максимальной — 13 В. Соот­ношение выходной мощности в каждом канале при на­жатой и отжатой кнопке «Сброс мощности» равно 5:1. Выходное сопротивление каждого канала усилителя на частоте 1 кГц — не более 0,3 Ом.

Коэффициент нелинейных искажений при номиналь­ной выходной мощности не превышает 0,5%, а при мак­симальной — не более 1,5%. Полоса рабочих частот по электрическому каналу — не менее 20 Гц — 30 кГц при неравномерности частотной характеристики каждого ка­нала не более 1 дБ. Полоса рабочих частот фронтальных громкоговорителей по звуковому давлению — 40 Гц — 18 кГц (неравномерность частотной характеристики фронтальных громкоговорителей в полосе рабочих ча­стот не превышает 12 дБ). Полоса рабочих частот тыло­вых громкоговорителей по звуковому давлению состав­ляет 63 Гц — 18 кГц при неравномерности частотной ха­рактеристики — не более 15 дБ.

Усилитель имеет сдвоенные регуляторы уровня в сте­реоканалах и В) и в квадраканалах и D). Глубина регулировки уровня во всех четырех каналах — не менее 46 дБ. Регулировку баланса во всех четырех каналах осуществляют одним сдвоенным регулятором. Пределы регулировки баланса — не менее ±12 дБ.

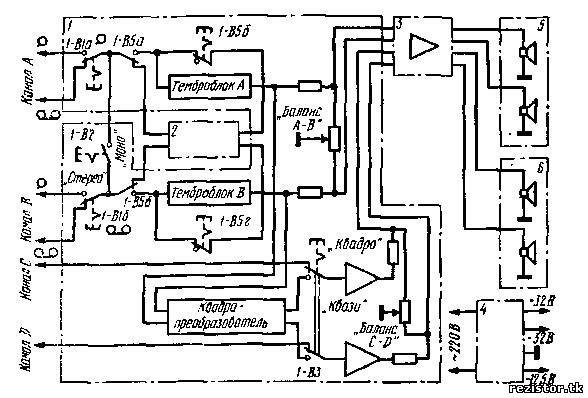

Рис. 1. Структурная схема усилителя



Тембр в усилителе регулируют с помощью четырех регуляторов, каждый из которых регулирует тембр в определенной полосе частот. Такая регулировка позво­ляет более гибко формировать частотную характери­стику усилителя по сравнению с регулировкой тембра только по низшим и высшим частотам.

Частоты регулировки тембра в каналах А и В — 70 и 800 Гц, 4,5 и 12 кГц. Глубина регулировки тембра в этих каналах — не менее ±22 дБ. Выходное напряжение шумоподавителя при максимальном уровне 250 мВ составляет 150 мВ.

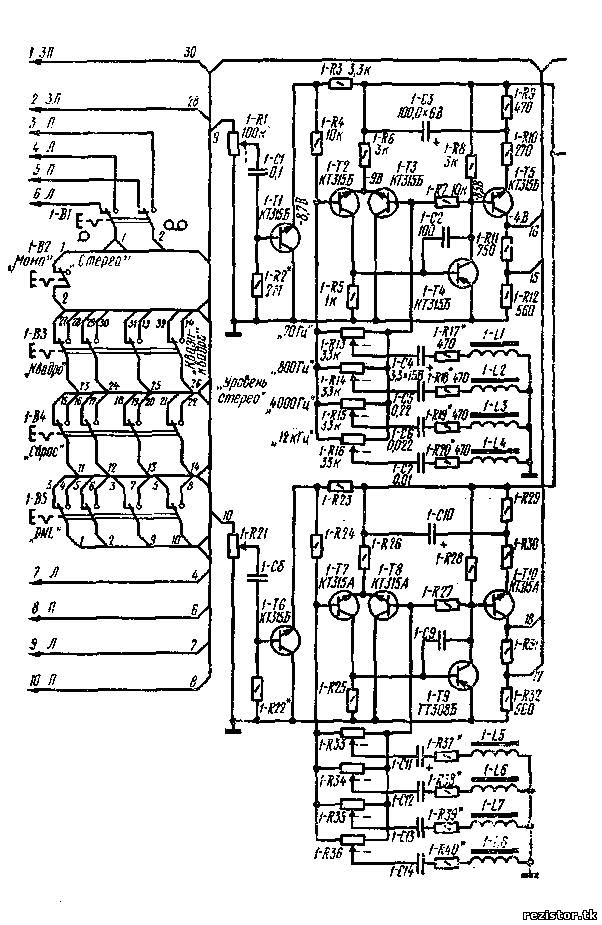

Рис. 2. Принципиальная схема блока предварительной обработки сигнала



Структурная схема усилителя приведена на рис. 1. Он состоит из блока предварительной обработки сигна­ла 1 шумоподавителя 2, усилителя мощности 3, блока питания 4, фронтальных и тыловых громкоговорителей 5

Источник сигнала выбирают переключателем 1-В1. Режим работы «Моно» или «Стерео» определяется переключателем 1-В2, а режим «Квази-квадро» или «Kead-ро» — переключателем 1-ВЗ. Шумоподавитель подклю­чают переключателем 1-В5.

При отключенном шумоподавителе сигнал со входа поступает в блок 1, затем в усилители мощности, а с них — на громкоговорители. При подключенном шумо­подавителе сигнал проходит через шумоподавитель, а за­тем поступает на вход блока 1.

В блоке предварительной обработки сигнала осуще­ствляется усиление стерео- и квадрасигналов, регули­ровка уровня и баланса стерео- и квадраканалов, регу­лировка тембра стереоканалов. Кроме того в этом блоке из стереосигнала выделяют суммарный и разностный сигналы необходимые для получения квазиквадрафонии.

В зависимости от частоты и уровня входного сигнала шумоподавитель увеличивает отношение сигнал/шум до 56 дБ. Усилитель мощности представляет собой два двухканальных усилителя.

С блоха питания нестабилизированное двухполярное напряжение подается на усилители мощности, а стаби­лизированное — на блоки 1 и 2.

Принципиальная схема блока предварительной об­работки сигнала приведена на рис. 2. Он состоит из узлов регулировки уровня и тембра сигнала в стерео­каналах, квадрапреобразователя, предварительного уси­лителя квадраканалов, регуляторов баланса стерео- и квадраканалов и коммутирующего устройства.

Входной сигнал поступает на контакты 1 — 6 блока. Далее через контакты переключателей 1-В1, 1-ВЗ, 1-В5 сигнал поступает на регулятор уровня 1-R1 (для удоб­ства будем рассматривать только один канал Л), а с не­го на узел регулировки тембра. За основу темброблока взят блок, описанный в журнале «Радио» (1974, № 5, с. 45 — 46. Д. Стародуб, «Блок регуляторов тембра высо­кокачественного усилителя НЧ»), Истоковый повтори­тель на входе в нем заменен змиттерным повторителем на транзисторе с большим коэффициентом передачи тока. Это позволило получить входное сопротивление каскада не менее 500 кОм. С нагрузки эмиттерного повторителя сигнал через резистор 1-R4 поступает на дифференци­альный каскад на транзисторах 1-Т2, 1-ТЗ. Каскад охва­чен глубокой отрицательной обратной связью как по пе­ременному, так и по постоянному току. За счет этого улучшается термостабильность усилителя и заметно сни­жаются нелинейные искажения. В базовые цепи транзи­сторов 1-Т2 и 1-ТЗ включены четыре частотноизбира-тельных делителя напряжения, состоящие из элементов 1-R4 — 1-R7, 1-R13 — 1-R20, 1-С4 — 1-С7, 1-L1 1-L4. В зависимости от положения движков регуляторов темб­ра (1-R13 1-R16) колебательные контуры, настроенные соответственно на частоты 70, 800 Гц, 4 и 12 кГц, могут быть подключены либо к базе транзистора 1-Т2, либо к базе 1-ТЗ, а это в свою очередь определяет подъем и спад частотной характеристики в определенной полосе частот.

Каскады на транзисторах 1-Т4 и 1-Т5 являются обыч­ными резистивными усилителями. Конденсатор 1-С2 устраняет самовозбуждение усилителя на ультразвуко­вых частотах. Нагрузкой транзистора 1-Т5 являются два последовательно соединенных резистора 1-R11 и 1-R12. В зависимости от положения переключателя 1-В4 «Сброс» сигнал снимают либо с полной нагрузки, либо с ее части. В последнем случае выходная мощность состав­ляет около 8 Вт при максимальном уровне сигнала на входе усилителя (250 мВ).

Через контакты переключателя 1-В4 и конденсатор 1-С15 сигнал поступает на регулятор баланса стереока­налов (резистор 1-R63), а затем через конденсаторы 1-С24, 1-СЗО — на выход блока.

Напряжение сигнала на выходе блока при максималь­ном входном сигнале составляет около 0,6 В.

В режиме «Квази-квадро» сигналы левого и правого каналов с темброблоков поступают на усилители мощ­ности и, кроме того, на входы квадрапреобразователя. Квадрапреобразователь собран на транзисторах 1-ТИ, 1-Т12 по схеме дифференциального усилителя с коэф­фициентом передачи 1. На входы дифференциального усилителя поступают сигналы левого и правого каналов, а с выходов снимаются разностный и суммарный сигна­лы. Эти сигналы поступают на предварительные усили­тели на транзисторах 1-Т13 1-Т16, которые выполнены по одной схеме. Первый каскад представляет собой эмит-терный повторитель, на входе которого включен регуля­тор уровня квадрасигналов. Второй каскад собран по обычной схеме резистивного усилителя с коэффициентом усиления 7. Регулятор баланса квадраканалов — рези­стор 1-R62.

В режиме «Квази-квадро» регулировки тембра и уровня, производимые в стереоканалах, изменяют и ха­рактеристики квадраканалов.

В режиме «Квадро» сигналы с входных контактов блока через контакты переключателя 1-ВЗ поступают на регуляторы уровня квадраканалов 1-R53; 1-R65, а с эмит-терных повторителей через контакты того же переклю­чателя — на входы каскадов на транзисторах 1-Т14, 1-Т16.

Нагрузка каждого из этих каскадов состоит из двух последовательно включенных резисторов 1-R59, 1-R60 и 1-R72, 1-R73. В зависимости от положения переключа­теля 1-В4 сигнал снимается либо с полной нагрузки, ли­бо с ее части. Напряжение на выходе квадраканалов при входном сигнале 150 мВ составляет около 0,6 В.

Принципиальная схема шумоподавителя приведена на рис. 3. Он выполнен по системе DNL. Принцип дейст­вия такого шумоподавителя основан на динамической фильтрации сигнала. Известно, что с уменьшением гром­кости относительное содержание высокочастотных со­ставляющих в сигнале уменьшается. Если при слабых сигналах, а так же в паузах, ограничить полосу про­пускания канала до 4 — 4,5 кГц, то это незначительно ухудшит качество звучания, но в то же время высоко­частотные шумы, характерные для звукозаписи, будут ослаблены. При увеличении уровня сигнала полоса про­пускания расширяется, но одновременно увеличивается

маскирование шумов полезным сигналом. Более подроб­но система DNL описана в журнале «Радио» № 7 за 1974 г. на с. 60 — 61 (И. Кудрин, «Устройства шумопо­давления в звукозаписи»).

Для того чтобы регулировка уровня и тембра не влияла на режим работы шумоподавителя, его распола­гают перед темброблоком. В данном случае входной сиг­нал подается непосредственно на вход шумоподавителя с переключателя 1-В1 через контакты переключателя 1-В5.

Для получения высокого входного сопротивления пер­вый каскад шумоподавителя собран по схеме эмиттерно-го повторителя на транзисторе 2-Т1. Порог срабатывания шумоподавителя устанавливают резистором 2-R1.

Второй каскад собран на транзисторе 2-Т2 по схеме с разделенной нагрузкой. Сигнал с коллектора транзи­стора через резистор 2-R22 поступает непосредственно на выход шумоподавителя, а с эмиттера — на активный RC фильтр верхних частот с частотой среза около 4,5 кГц, собранный на транзисторах 2-ТЗ, 2-Т4.

Каскад на транзисторе 2-Т5 также собран по схеме с разделенной нагрузкой. Сигнал с коллектора транзи­стора поступает на выпрямитель управляющего сигнала, собранный на диодах 2-Д5, 2-Д6 и конденсаторах 2-С10, 2-С11, а с эмиттера через резисторы 2-R20, 2-R21 и кон­денсатор 2-С12 на выход.

На резисторе 1-R1 (см. рис. 2), являющемся в дан­ном случае нагрузкой шумоподавителя, происходит сум­мирование двух противофазных сигналов. Резистором 2-R22 добиваются равенства амплитуд этих сигналов. Этим обеспечивается максимальное шумоподавление в паузе. Так как цепочка 2-СЗ, 2-R7 изменяет фазу сиг­нала на 180° не во всем диапазоне частот, полного шумо­подавления получить нельзя.

При малом уровне высокочастотных составляющих сигнала диоды 2-Д5, 2-Д6 будут закрыты. При увеличе­нии уровня они открываются, конденсаторы 2-С10, 2-С11 заряжаются до амплитудного значения напряжения, действующего на коллекторе транзистора 2-Т5. Диоды 2-ДЗ, 2-Д4 также открываются и коэффициент переда­чи делителя 2-R20, 2-ДЗ, 2-Д4 уменьшается. При уровне сигнала на 35 — 38 дБ ниже номинального узел дополни­тельной обработки оказывается практически закрытым.

Рис. 3. Принципиальная схема шумоподавителя

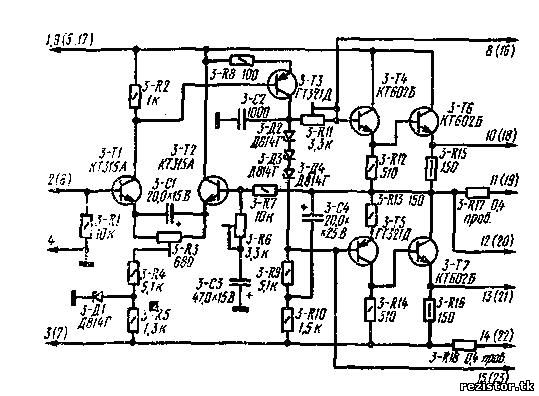

Рис. 4. Принципиальная схема усилителя мощности



На выход шумоподавителя сигнал проходит только че­рез резистор 2-R22.

Принципиальная схема усилителя мощности показа­на на рис. 4. Первый каскад представляет собой диф­ференциальный усилитель на транзисторах 3-Т1, 3-Т2. Режим его работы устанавливают подстроечным рези­стором 3-R3. Стабилитрон 3-Д1 стабилизирует режим работы каскада. С резистора 3-R2 сигнал поступает на базу транзистора 3-ТЗ. В цепь его коллектора включены стабилитроны 3-Д2 3-Д4, обеспечивающие термоста­билизацию рабочей точки выходных транзисторов. Кон­денсатор 3-С2 служит для устранения самовозбуждения на ультразвуковых частотах.

На транзисторах 3-Т4, 3-Т5 собран фазоинверсный каскад. Начальное смещение рабочей точки выходных транзисторов обеспечивает делитель напряжения 3-R11, R1 (см. рис. 7).

Нагрузка подключена к выходу усилителя без разде­лительного конденсатора, поэтому на выходе усилителя поддерживается нулевой потенциал относительного об­щего провода. Это достигается глубокой отрицательной обратной связью с выхода усилителя через резистор 3-R7 на базу транзистора 3-Т2. В дифференциальном каскаде сравниваются потенциалы на выходе усилителя и общего провода. Первоначально нулевой потенциал устанавливают подстроечным резистором 3-R3. Резисто­ром 3-R6 устанавливают требуемую чувствительность усилителя мощности (0,6 В).

RC цепочки (рис. 5), включенные параллельно на­грузке усилителя, устраняют самовозбуждение усилителя на ультразвуковых частотах.

Совместно с усилителем используются два типа гром­коговорителей: для стереоканалов — трехполосный за­крытого типа (рис. 6, а), для тыловых каналов (в режи­ме «Квадро») — двухполосный (рис. 6, б). В первом громкоговорителе расположены четыре головки прямого излучения: две низкочастотных 6ГД-2, одна среднечас-тотная 5ГД-1 и одна высокочастотная ЗГД-31. Разделе­ние частот осуществляется LC фильтрами. Частоты раз­деления — 600 и 8000 Гц. Затухание, вносимое фильтра­ми, в полосе непрозрачности составляет примерно 12 дБ на октаву.

Рис. 5. Принципиальная схема RC цепочек, подключаемых к усилителю

Рис. 6. Принципиальная схема громкоговорителей: а — фронтальных, б — тыловых



Во втором громкоговорителе установлены головки 6ГД-6 и ЗГД-31.

Принципиальная схема блока питания вместе со схе­мой соединения узлов усилителя показана на рис. 7. При отсутствии входного сигнала суммарный ток покоя вы­ходных транзисторов всех четырех каналов составляет 140 — 200 мА (напряжение питания ±32 В). При номи­нальной выходной мощности напряжение питания равно ±25 В, а при максимальной — ±24 В.

Для защиты выходных транзисторов от перегрузки использованы плавкие предохранители Пр2 Пр9.

Блок предварительной обработки сигнала и шумопо-давитель питаются от стабилизованного источника пи­тания (на транзисторе Т1 собран стабилизатор). Выход­ное напряжение стабилизатора — 12 В.

Конструкция и детали. Конструктивно усилитель вы­полнен по функционально-блочному принципу. Все блоки собраны на печатных платах (рис. 8 — 11) из фольгиро-ванного стеклотекстолита. Переключатели В1 и 1-В1 установлены на плате блока предварительной обработки сигнала. Контакты этих переключателей экранирован­ным проводом соединены с соответствующими контакт­ными площадками. На этой же плате закреплены регу­ляторы уровня, баланса и тембра.

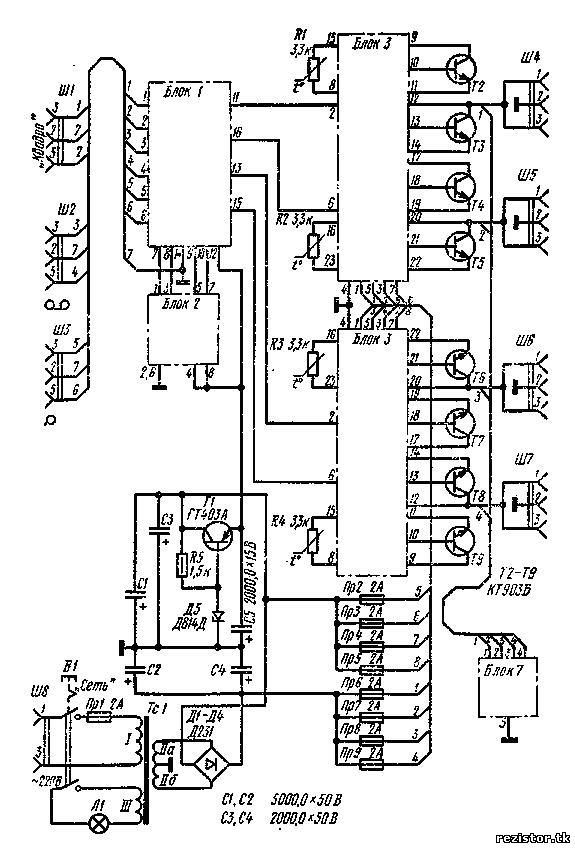

Рис. 7. Принципиальная схема блока питания и схема соеди­нения узлов усилителя



Печатные платы блоков за исключением платы блока питания прикреплены к каркасу усилителя, образован­ного передней панелью и радиатором выходных транзи­сторов. Передняя панель толщиной 3 мм выполнена из сплава Д16Т. Радиатор для выходных транзисторов вы­полнен из того же сплава с последующим чернением 25-процентным раствором медного купороса с добавле­нием поваренной соли.

Между корпусом транзисторов и радиатором проло­жена лавсановая пленка толщиной 0,05 мм. Фланцы, с помощью которых крепят транзисторы к радиатору, так­же изолированы. Терморезисторы RlR4 запрессованы в радиатор и изолированы от него лавсановой пленкой.

Для защиты усилителя от наводок трансформатор питания закрыт экраном из отожженной стали толщиной 1 мм. К передней панели усилителя прикреплена фальш-панель, изготовленная из дюралюминия Д16Т толщиной 1 мм. Место расположения регуляторов тембра выпол­нено в виде стандартного поля для частотных характе­ристик с шагом 5 дБ.

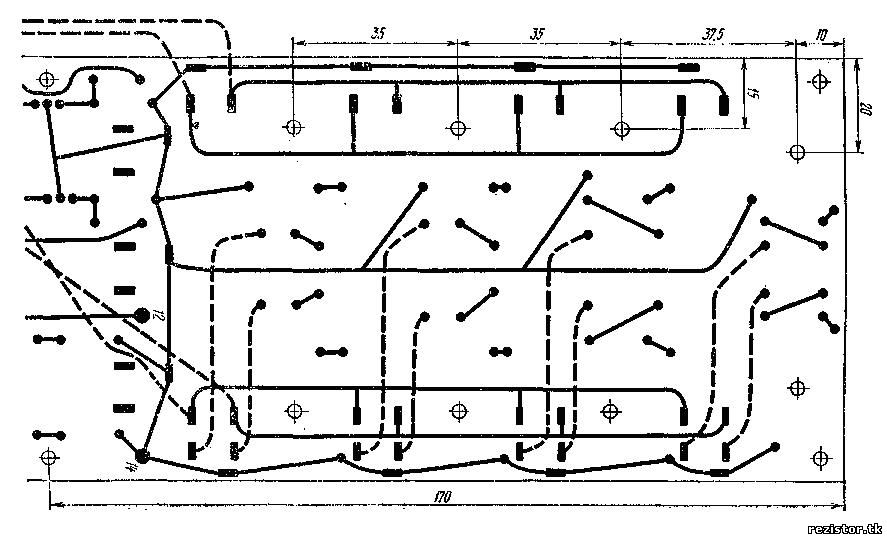

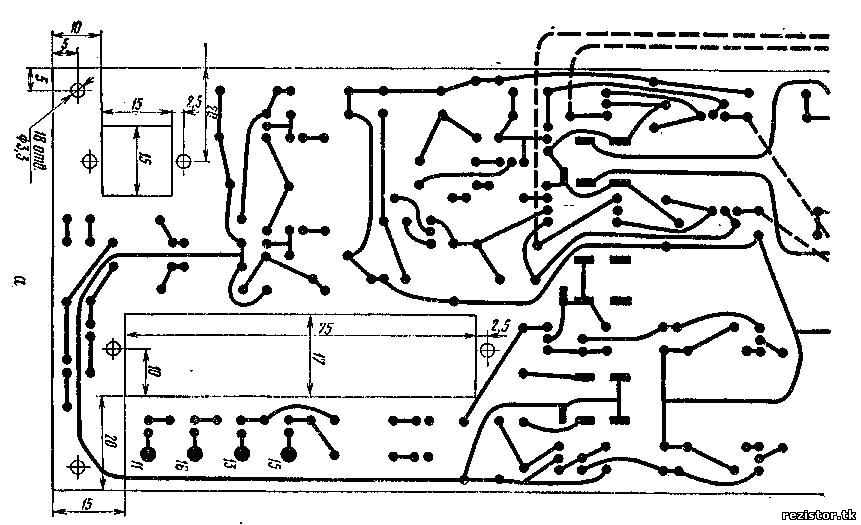

Рис. 8. Печатная плата блока предварительной обработки сигнала

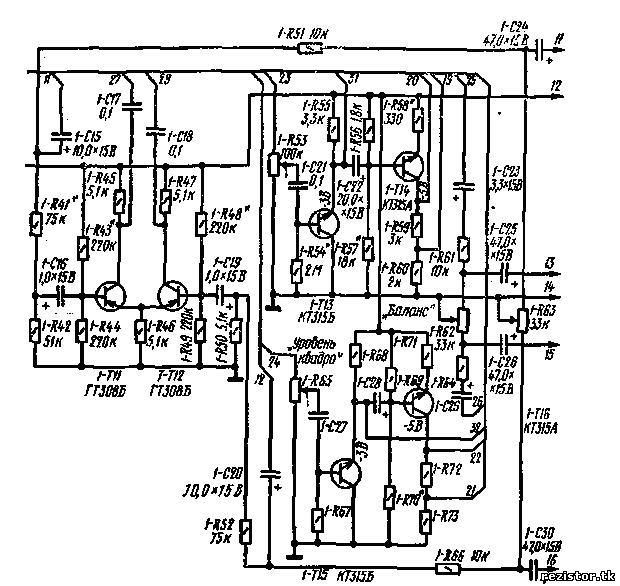

Продолжение рис. 8.



Ящики фронтальных громкоговорителей изготовлены из древесно-стружечных плит толщиной 18 мм. Задняя стенка сделана из фанеры толщиной 12 мм. Для улуч­шения демпфирования подвижных систем головок гром­коговорителей применена панель акустического сопро­тивления. Суммарная площадь отверстий в ней состав­ляет 300 см2 (220 отверстий диаметром 12 мм).

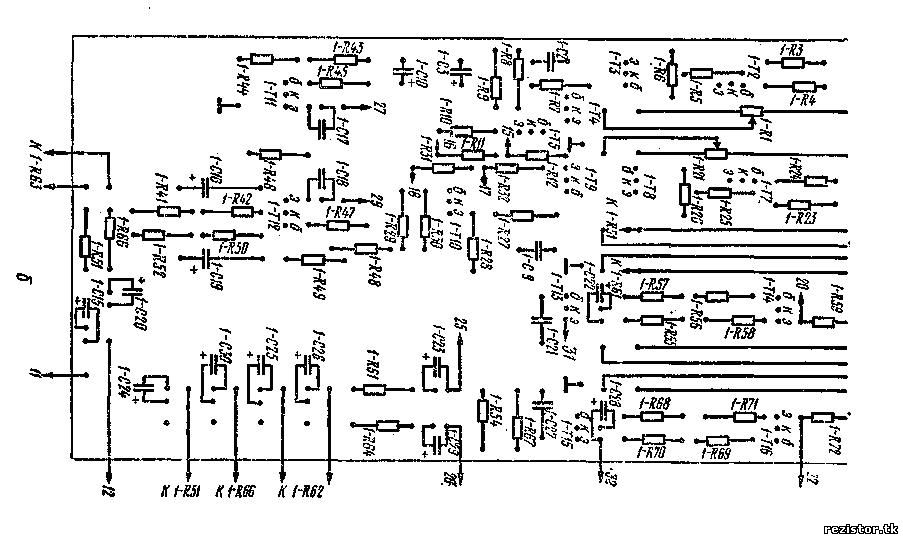

Рис. 9. Расположение деталей блока предварительной обработки сигналов на печатной плате

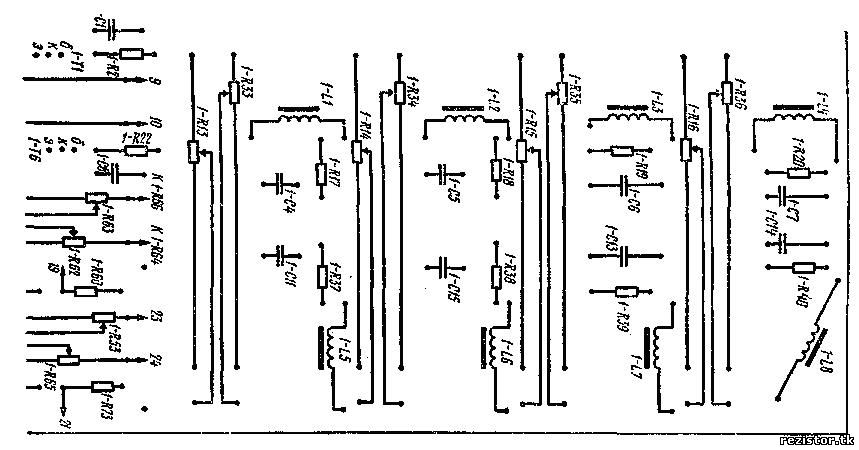

Продолжение рис. 9.



Ящики тыловых громкоговорителей выполнены из фа­неры толщиной 12 мм и заполнены ватой.

В усилителе использованы постоянные резисторы МЛТ-0,25, переменные СП236 с зависимостью А (регу­ляторы баланса и тембра), с зависимостью В (регуля­торы уровня), подстроечные ОСПО-0,5 (в усилителе мощности). Резисторы 3-R17 и 3-R18 проволочные, на­мотаны на резисторах МЛТ-1.

Конденсаторы С1 С4 Tesla TC937a. Остальные конденсаторы К50-6, К53-4, КМ-6, КЛС, К73П-3.

Для того чтобы фазовые сдвиги между каналами А и В, вносимые шумоподавителем, были минимальны, не­обходимо подобрать конденсаторы 2-СЗ 2-С11 так, чтобы их емкости в обоих каналах шумоподавителя име­ли разброс не более 10%.

Диоды Д231 можно заменить на Д214, Д215; Д220 — на КД503А, КД504А, КД509А; стабилитрон Д814Д — на Д813, Д814Б — на любой из серий Д814, Д808 — Д813.

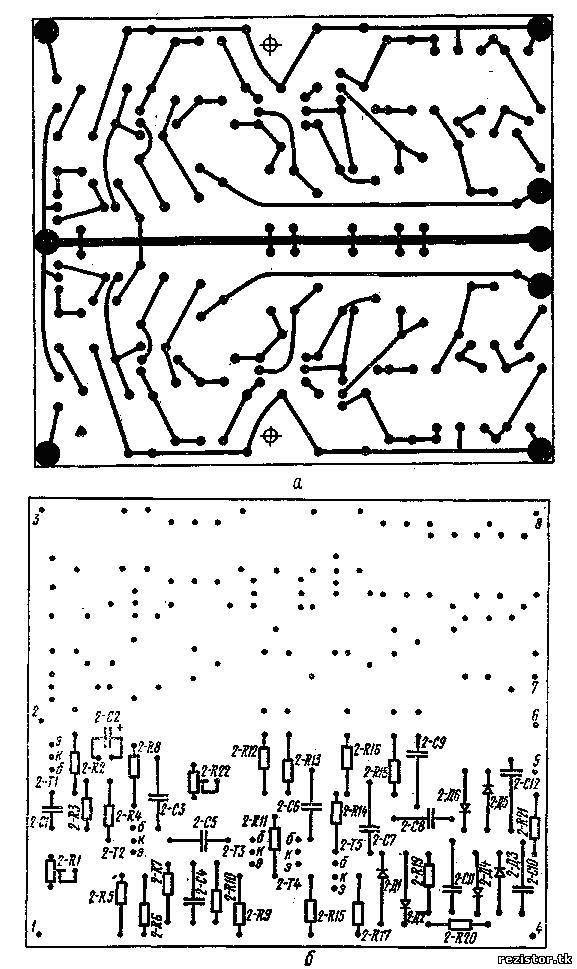

Рис. 10. Печатная плата (а) и расположение на ней деталей шумоподавителя (б)

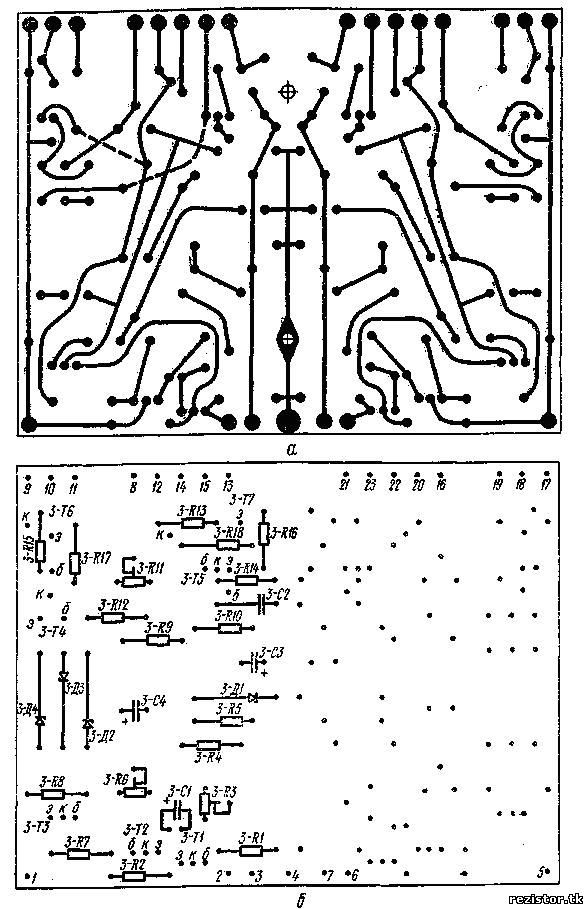

Рис. 11. Печатная плата (а) и расположение на ней деталей усилителя мощности (б)





Транзистор Т1 — ГТ403- с любым буквенным индек­сом (предпочтительнее А). Транзисторы КТ903Б можно заменить на КТ803А, КТ903А, КТ908. Транзисторы под­бирают по .парам так, чтобы коэффициенты передачи тока и начальные токи коллекторов отличались бы не более чем на 20%. Транзисторы КТ315Б следует брать с коэффициентом Ниэ 300 — 350. Их можно заменить на транзисторы КТ342В. Вместо КТ315А можно использо­вать транзисторы этой же серии с любым буквенным индексом, КТ301Е или серии КТ312. Транзисторы КТ308Б можно заменить на ГТ308А, П416А, П416Б. Вместо ГТ321Д можно использовать любой транзистор этой се­рии. Транзисторы КТ602Б можно заменить на транзис­торы КТ602А, П701, П701А.

Постоянный ток через нагрузку транзисторов 3-Т1 и 3-Т2 не должен превышать 10 мА. Для этого необходи­мо, чтобы их коэффициенты передачи тока отличались между собой не более чем на 15%, а транзисторов 3-Т4 и 3-Т5, 3-Т6 и 3-Т7 — не более чем на 20%.

Переключатель В1 и 1-В1 1~В5 — П2К.

Трансформатор питания взят от телевизора «Рекорд-12». Сечение магнитопровода 30X45 мм2. Первичная об­мотка содержит 612 витков провода ПЭЛ 0,64, вторич­ная — 2X69 витков провода ПЭВ-2 1,18. Обмотка III со­держит 15 витков провода ПЭВ-2 0,51.

Катушки индуктивности 1-Ы 1-L8 намотаны на то­роидальных сердечниках из феррита 2000НМ (типораз­мер К20Х12Х6). Катушки 1-L1, 1-L5 содержат 1250 вит­ков, 1-L2, 1-L6 — 350 витков, 1-L3, 1-L7 220 витков, 1-L4, 1-L8 — 90 витков. Для намотки использован провод ПЭВ-2 0,1.

Катушки 5-L1, 5-L2 содержат 105 витков провода ПЭВ-2 1,16, 5-L3, 5-L4 — 84 витка такого же провода. Намотка производится на каркасе без сердечника. Ка­тушка 6-L1 выполнена так же, как и катушка 5-L1.

Налаживание усилителя начинают с проверки бло­ка питания. Параллельно конденсаторам СЗ и С4 (см. рис. 7) подключают резисторы сопротивлением 200 Ом мощностью рассеивания 5 Вт и измеряют напря­жение на выходе выпрямителя. Оно должно быть ±32 В. Напряжение пульсаций не должно превышать 0,5 В. Напряжение на выходе стабилизатора должно состав­лять 12,5±0,5 В. Налаживание непосредственно усили­теля производят в два этапа. На первом этапе настраи­вают каждый блок в отдельности, а на втором — прове­ряют параметры усилителя.

Налаживание блока предварительной обработки сиг­нала начинают с установки резистором 1-R2 режима работы транзисторов темброблока по постоянному току. Затем на вход этого узла с генератора подают сигналы частотой 70, 800 Гц, 4, 12 кГц и подбором конденсаторов 1-С4 1-С7 настраивают контуры на эти частоты. По­сле этого подбором резисторов 1-R17 1-R20 устанав­ливают глубину и крутизну регулировки тембра.

Перед налаживанием квадрапреобразователя рези­сторы 1-R41 и 1-R48 временно заменяют переменными сопротивлениями 120 — 150 кОм. Резистором 1-R48 уста­навливают на коллекторах транзисторов 1-Т11, 1-Т12 напряжение — 7... — 8 В. Резистором 1-R41 добиваются того, чтобы при подаче на вход усилителя монофониче­ского сигнала на выходах квадрапреобразователя сигна­лы были бы минимальными. Затем переменные резисто­ры заменяют соответствующими постоянными. Подбором резистора 1-R54 устанавливают на эмиттере транзистора 1-Т13 напряжение 2 — 4 В. После этого вместо резисторов 1-R57 и 1-R58 включают переменные сопротивления 150 кОм и 510 Ом соответственно. Нажат-ием кнопки 1-ВЗ переводят усилитель в режим «Квадро». Со звуко­вого генератора на контакт 2 блока 1 подают сигнал ча­стотой 1 кГц и напряжением 0,15 В. Подстраивая пооче­редно резисторы сопротивлением 150 кОм и 510 Ом, до­биваются, чтобы на коллекторе транзистора 1-Т14 был неискаженный синусоидальный сигнал амплитудой 1,4 В. Затем заменяют переменные резисторы постоянными.

Шумоподавитель налаживают следующим образом. Движок резистора 2-R22 устанавливают в среднее поло­жение. К выходу шумоподавителя подключают резистор сопротивлением 100 кОм, а затем на вход шумоподави­теля со звукового генератора подают сигнал частотой 1 кГц и напряжением 250 мВ. Резистором 2-R1 устанав­ливают на выходе шумоподавителя напряжение 150 мВ. Затем на вход шумоподавителя подают сигнал частотой 10 кГц и напряжением 3,3 мВ. Вращая движок резисто­ра 1-R22 добиваются, чтобы сигнал на выходе шумопо­давителя не превышал 0,3 мВ. Если получить напряже­ние менее 0,3 мВ не удается, то необходимо подстроить в небольших пределах порог срабатывания шумоподави­теля. После этого резистором 1-R22 добиваются макси­мального шумоподавления.

Характеристики каналов шумоподавителя (см. табли­цу) не должны отличаться между собой более чем на 2 дБ.

Частота, кГц

1

2

3

4,5

6

8

10

12,5

16

Сигнал /шум, дБ

38

38

38

40

43

49

53

56

54



При налаживании усилителей мощности предвари­тельно устанавливают движки подстроечных резисторов 3-R3, 3-R6 и 3-R11 в среднее положение. В качестве на­грузки используют проволочный резистор сопротивле­нием 4 Ом мощностью рассеивания не менее 25 Вт. По­следовательно с ним включают миллиамперметр. Вра­щая движок резистора 3-R3 устанавливают на выходе усилителя нулевой потенциал. Постоянный ток через на­грузку не должен превышать 10 мА. Затем со звукового генератора подают сигнал частотой 1 кГц и напряжением 0,6 В. Вращая движок резистора 3-R6 добиваются, чтобы напряжение на выходе усилителя было 12,7 В. Форма сигнала должна быть не искаженной. Если имеются искажения типа «ступенька», следует изменить режим работы усилителя резистором 3-R1L После этой регули­ровки надо еще раз проконтролировать «нулевой» потен­циал на выходе усилителя.
