Вольтметр для лабораторных источников питания
Этот вольтметр в основном предназначен
для встраивания в регулируемые источники питания. Индикация четырех
разрядный семисегментный индикатор с пределом 0...99,9В. Так же этот
прибор разбит на 2 под диапазона 0...9,99В и 10,0...99,9В.
В
индикаторе не используется десятичные точки, поэтому разделение единиц
и десятков от десятых и сотых долей вольта осуществляется одним
погашенным разрядом индикатора.

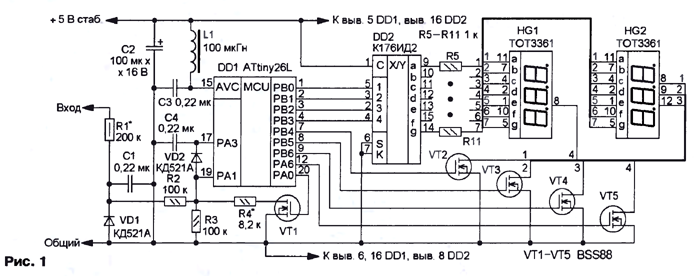

Схема устройства показана на рис.1.
Его
основа микроконтроллер DD1, в нем встроен 10-и разрядный АЦП. VD1
защищает вход микроконтроллера от напряжения минусовой полярности, VD2
ограничивает напряжение на уровне 3,1 ... 3,3 вольта. L1 совместно С3
образует фильтр питания аналоговой части DD1. С1 снижает уровень помех
на входе АЦП, а С4 на входе РА3 микроконтроллера, на котором
присутствует образцовое напряжение для АЦП (2,56В), которое задано
программно.
Пока входное напряжение меньше 9,99 В, значение в
регистрах данных АЦП меньше установленного порога и на выходе РА0
низкий уровень. Поэтому VT1 закрыт и R1-R3 образуют делитель
напряжения с коэффициентом 0,25. В данном случае светятся первый и
второй разряды индикатора HG2, которые индицируют сотые и десятые доли
вольта. Третий разряд погашен, так как он является разделительным,
светиться так же первый разряд индикатора, который является третьим
разрядом всего индикатора, на нем отображается единицы вольта.
Если
входное напряжение достигнет 10 В и более, то на выходе РА0
установиться высокий уровень, VT1 откроется и параллельно R3 через
малое сопротивление сток-исток открытого транзистора, будет подключен
R4, тем самым уменьшая коэффициент передачи делителя R1-R4 в десять
раз. При этом светиться десятки вольт, потом не светиться
разделительный индикатор и соответственно светиться индикатор - десятые
доли вольта.
Детали:
Резисторы
МЛТ или С2-23, транзисторы BSS88 можно заменить на BS170Р или на

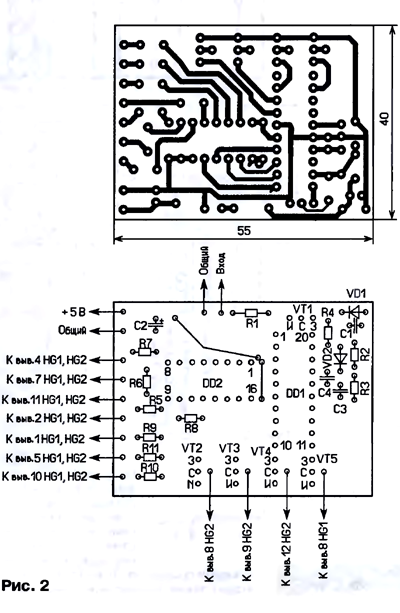

КП504А. Дроссель L1 - ДМ-0,1 или импортный ЕС24, на плате он установлен
между 5 и 15 выводами микроконтроллера со стороны печатных проводников.
Налаживание сводится к подборке R1 R4. Подав на вход 5В
подбирая R1 устанавливаем на индикаторе необходимое значение. Затем
увеличив напряжение до 15...20В подбирает сопротивление R4.
Вместо указанных индикаторов можно использовать одноразрядные семисигментные 4 шт или 2шт 2-х разрядные. Программа микроконтроллера вольтметра - ftp://ftp.radio.ru/pub/2008/06/vmetr.zip
Оригинал статьи находиться в указанном ниже номере.
Литература Ж.Радио 6 2008 Автор: М.ОЗОЛИН, с. Красный Яр Томской области
