Механизмы для бурения отверстий

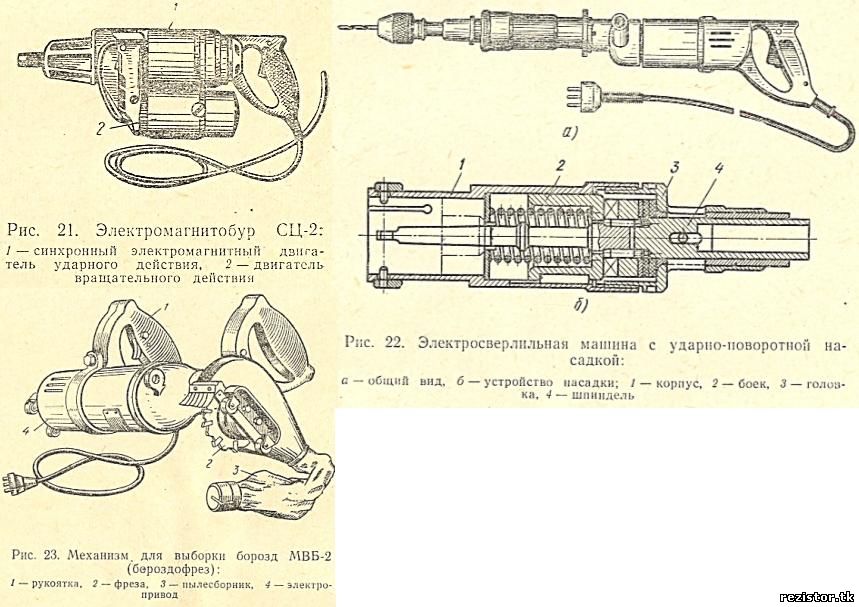

Электромагнитобур СЦ-2 (рис. 21) состоит из двух независимых двигателей, смонтированных в дюралевом корпусе: однофазного синхронного электромагнитного двигателя ударного действия и однофазного коллекторного двигателя вращательного действия. Оба двигателя сблокированы   между собой.
Двигатель ударного действия состоит из двух катушек — прямого и обратного хода, внешнего магнитопровода, диамагнитной
направляющей втулки, бойка с буферной пружиной. Боек при работе двигателя совершает внутри направляющей втулки непрерывное челночное движение и наносит по хвостовику шпинделя 3000 ударов в минуту. Пружина служит для накопления энергии обратного хода бойка. Включение двигателя производится с помощью микровыключателя, расположенного на боковой рукоятке- Питание двигателя осуществляется выпрямленным пульсирующим током 44 В от кремниевых силовых вентилей.
Двигатель вращательного действия через трехступенчатый редуктор и фрикционную муфту соединен со шпинделем, которому он сообщает крутящий момент. Рабочий инструмент соединен со шпинделем посредством жесткой конусной связи. Питается двигатель переменным током 44 В, 50 Гц. Микровыключатель расположен на задней рукоятке. Преобразовательное устройство состоит из понижающего трансформатора 220/44 В и двух кремниевых выпрямителей. Все оборудование смонтировано в металлическом футляре, на боковой стенке" которого расположена четырехполюсная штепсельная розетка для  присоединения   кабеля.
Охлаждение электромагннтобура — принудительное, от вентилятора  коллекторного двигателя.
В качестве рабочего инструмента применяются обычные спиральные сверла по металлу, оснащенные пластинками твердого сплава ВК8 с переточенными конусами Морзе на конусность 1 : 8 для обеспечения легкой смены сверла. Сверла затачиваются с отрицательным  углом 90—100°.
Основные технические данные:
максимальный диаметр бурения по бетону 30 мм
число   оборотов   шпинделя......420  об/мин
число   ударов   в   минуту.......3000
энергия удара...........0,45 кГ/м
масса   (без   кабеля)..........9,2 кг
мощность     электромагнитного    двигателя  500 Вт
мощность коллекторного двигателя .   .   .   220 Вт
мощность понизительного трансформатора  900 ВА
напряжение    двигателей.......  44 В
частота      .............  50,0 Гц
масса   преобразовательного устройства.   .   19,5 кг

При работе электромагните буром емчяла включается электродвигатель вращения шпинделя | после внедрения на минимальную глубину в основание (3—4 оборота инструмента) включается ударный двигатель. После достижения необходимой глубины бурения отключают ударный двигатель, вынимают из пробуренного отверстия рабочий инструмент и отключают двигатель вращения. Усилие нажатия на механизм вращения не должно превышать 10—15 кГ во избежание перегрузки двигателя. Подключение механизма к сети должно производиться с одновременным заземлением корпуса.

Электросверлильные машины. В зависимости от диаметра сверления электросверлильные машины бывают трех исполнений: пистолетного типа для отверстий малого диаметра до 8— 10 мм; с одной верхней закрытой рукояткой — для отверстий диаметром до 15 мм; с двумя боковыми рукоятками и грудным или бинтовым упором — для отверстий диаметром свыше 15 мм. Каждая электросверлильная машина состоит из трех основных частей: электродвигателя, зубчатой   передачи   и шпинделя.
Электросверлильные машины выпускаются на напряжения 220 В промышленной частоты с одинарной и двойной изоляцией и на 36 В повышенной частоты 200 Гц. Для питания электросверлильных машин повышенной частоты применяют преобразователи частоты. Такие машины имеют меньший вес, двигатель с короткозамкнутым ротором (а не коллекторный со щеточным механизмом), безопасны в работе. Но необходимость пользования при производстве работ специальными переносными преобразователями частоты сравнительно большого веса ограничивает их применение. Электро-свёрлильные машины с двойной изоляцией находят все более широкое применение. Эти машины имеют две независимые одна от другой ступени изоляции, которые выполнены таким образом, что повреждение одной из них не приводит к появлению потенциала на доступных прикосновению металлических частях машины.

Механизмы для бурения отверстий

В последнее время разработана электросверлильная машина с ударно-поворотцой насадкой (рис. 22), которая предназначена для бурения отверстий в железобетонных основаниях. На корпусе редуктора электросверлильной машины закрепляют насадку, которая преобразует вращательное движение рабочего инструмента в ударно-поворотное. Насадка состоит из трех основных узлов: вала со шпинделем, ударного механизма (боек) и корпуса. Вращение от шпинделя электросверлильной машины передается через вал на шпиндель насадки и рабочий    инструмент. Вал соединяет
оба механизма. Один конец вала вставляют в шпиндель, а другой— соединяют со шпинделем насадки двумя цилиндрическими шпонками. Насадка закрепляется двумя стяжными полухомутами.
Ударный механизм состоит из трех кулачковых полумуфт и пружины. Передняя полумуфта является частью шпинделя насадки, а задняя полумуфта — частью бойка. При вращении шпинделя насадки боек под действием пружины ударяет по шпинделю. Так как удар осуществляется энергией сжатой пружины, работающему не требуется прилагать значительных усилий. Когда нажатие на рабочий инструмент прекращается, пружина отводит шпиндель насадки в начальное положение и он продолжает вращаться без ударов. Насадка имеет сферический резиновый пылесборник.
Для крепления рабочего инструмента шпиндель насадки имеет внутренний   конус Морзе  №  2.

Основные технические данные:
число оборотов шпинделя в минуту .   .    . 650
  число ударов в минуту   (три  удара за один   оборот   шпинделя)......1950
энергия     удара..........0,2 кГ/м
масса    насадки.......2,5 кг
масса  насадки   вместе с электросверлильной   машиной..........5,3 кг
потребляемая мощность.......270 Вт
максимальный диаметр  бурения   ....    до 15 мм

Для выборки борозд в кирпичных стенах и гипсолитовых перегородках применяется бороздофрез с приводом от электросверлильной машины (рис. 23). Рабочим органом бороздофреза является дисковая фреза, оснащенная пластинками из твердого сплава ВК-6 или ВК-8. Устройство имеет защитный разборный кожух с пылесборником, рукоятки для удержания механизма в руках, ролики для облегчения передвижного бороздофреза по обрабатываемой плоскости, а также для фиксации заданной глубины врезания фрезы в строительное основание. Производительность составляет до 5 м борозды в 1 мин по гипсолитовым стенам и 2 м по кирпичным. Размер выбираемой борозды: глубина 10—20 мм, ширина — 8 мм. Скорость вращения фрезы 650 об/мин, масса 5 кг.
