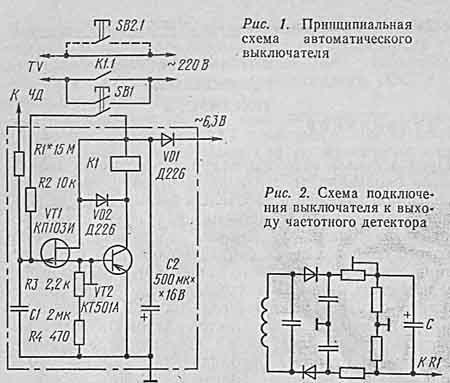

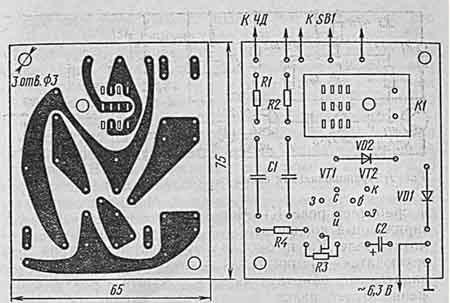

Предлагаемый автоматический выключатель телевизора по окончании телевизионных передач прост в изготовлении и надежен в работе. Он рассчитан на использование совместно с ламповыми или полупроводников выми телевизорами, у которых частотный детектор звукового сопровождения собран по обычной схеме детектора отношений (дробного детектора). Телевизор при этом подлежит минимальной переделке, которая состоит в замене сетевого выключателя кнопкой, содержащей две пары замыкающих контактов. Автоматический выключатель представляет собой обычное реле времени, отличающееся от ранее опубликованных выключателей использованием полевого транзистора. Это позволило применить в. качестве времязадающего конденсатор сравнительно небольшой емкости вместо обычно используемых электролитических конденсаторов, характеризуемых большим током утечки и нестабильной емкостью. Сигналом на выключение телевизора является пропадание постоянного напряжения на выходе частотного детектора звукового канала при окончании телевизионных передач. Принципиальная схема автоматического выключателя показана на рис. 1. В исходом состоянии, когда телевизор выключен, цепь его питания отключена от сети. При кратковременном нажатии на кнопку SB1 через ее контакты SB1.1 на телевизор подается питание и начинает работать вспомогательный выпрямитель, собранный на диоде VD1 и конденсаторе С2. Через контакты SB1.2 и резистор R2 происходит быстрая зарядка конденсатора С1. В результате отпираются транзисторы VT1 и VT2, срабатывает реле К1, которое своими контактами К1.1 блокирует контакты кнопки. После отпускания кнопки телевизор остается включенным на время около 40...60 с, пока не разрядится конденсатор С1 через резистор R1 и выходное сопротивление частотного детектора. За это время прогреваются электронные лампы телевизора, производится выбор программы и настройка на нее. Тогда с выхода частотного детектора поступает постоянное напряжение, и конденсатор С1 подзаряжается. При переключениях на другой работают щий канал телевизор не выключается, так как конден-; сатор С1 не успевает разрядиться за время отсутствия напряжния на выходе частотного детектора. Во время пауз звукового сопровождения также телевизор остается включенным, так как несущая частота звука не выключается и напряжение на выходе частотного детектора не исчезает. По окончании телевизионных передач напряжение на выходе частотного детектора пропадает, конденсатор С1 медленно разряжается, что приводит к уменьшению тока через транзисторы и отпусканию реле. Размыкаются контакты К1.1, и телевизор отключается от сети. В этом состоянии выключатель тока от сети не потребляет. Диод VD2 обеспечивает защиту транзистора VT2 от ЭДС самоиндукции обмотки реле. Подключение автоматического выключателя к выходу частотного детектора показано на рис. 2. Схемы частот: пых детекторов во всех телевизорах, за исключением интегральных, одинаковы, В некоторых полупроводниковых телевизорах отсутствует напряжение накала ламп 6,3 В, а использовать напряжение накала кинескопа нельзя. В этом случае можно использовать напряжение —12 В, исключив из схемы выключателя диод VD1 и конденсатор С2. Налаживание схемы автоматического выключателя сводится к установке переменного резистора R3. Для этого отключается конденсатор С1, движок переменного резистора R3 устанавливается в нижнее по схеме положение и на вход (через резистор R1) подается отрицательное напряжение, равное 1 В. Вращая ось переменного резистора R3, добиваются срабатывания реле. Для телевизоров с транзисторными УПЧИ и УПЧЗ время выдержки можно уменьшить до 20...30 с, необходимых для переключения каналов и настройки гетеродина. Уменьшение времени выдержки достигается уменьшением сопротивления резистора R1 или емкости конденсатора С1. Для выключения телевизора при работающем телецентре достаточно его переключить на неработающий канал. Из-за отсутствия несущей звукового сопровождения напряжение на выходе частотного детектора пропадет и спустя время, необходимое для разрядки время-задающего конденсатора, телевизор выключится. Если это оказывается неудобным, можно несколько усложнить схему, добавив еще одну кнопку с размыкающими контактами SB2.1, которая показана на схеме пунктиром. Для подавления искрообразования параллельно контактам кнопок и реле можно включить конденсаторы емкостью по 0,01 мкФ с рабочим напряжением 600 В. В схеме выключателя используется реле РЭС22, паспорт РФ4.500.129П2. Можно использовать другое реле, рассчитанное на срабатывание при напряжении 6...8 В и на коммутацию напряжения 220 В. Конденсатор CI составлен из двух параллельных конденсаторов К-73 емкостью по 1 мкФ каждый. Можно использовать бумажный или металлобумажный конденсатор. Транзисторы — с любыми буквенными индексами. В качестве VT2 можно также использовать КТ203, КТ209 или КТ361. Рисунок печатного монтажа и расположение элементов на печатной плате показаны на рис. 3.
