Автоматический выключатель телевизора (проработан)

Публиковавшиеся ранее схемы автоматических вы­ключателей телевизоров (АВТ) имеют ряд определен­ных достоинств и недостатков. Одни необходимо вклю­чать только после прогрева телевизора (ТВ), другие в выключенном состоянии потребляют электроэнергию. Та­кие устройства, как правило, имеют в своем составе достаточно громоздкие электролитические конденсаторы, обеспечивающие задержку отключения телевизора при переключении программ.

Ниже рассматривается принципиальная схема (рис. 1) автоматического выключателя, который лишен указан­ных недостатков.

Отсутствие громоздких и дефицитных деталей де­лает устройство компактным и легко повторяемым.

Понятно нежелание многих радиолюбителей устанав­ливать в телевизор дополнительный коммутационный элемент — кнопку. Но в данном случае это оправдано.

Дополнительная кнопка есть элемент управления вновь вводимого выключателя-автомата, который позволяет либо задействовать указанный выключатель, либо ис­ключить его из цепи. В последнем случае телевизор эксплуатируется по-старому, причем блок АВТ не ме­шает его нормальной работе. За два года работы вы­ключателя в телевизоре «Рубин-205» отказов не было.

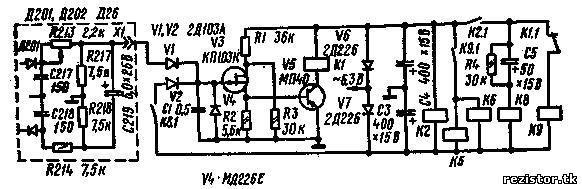

Рис. 1. Принципиальная схема АВТ

Учитывая, что во всех унифицированных телевизорах имеются резервные места для установки регуляторов, трудности с установкой дополнительной коммутации не­значительны.

Основным элементом АВТ является реле времени (РВ) на полевом транзисторе V3 (см. рис. 1). Учитывая, что полевые транзисторы имеют высокое входное сопро­тивление, можно создать РВ с достаточно большой вы­держкой времени при малых габаритах. В описываемой схеме емкость времязадающего конденсатора С1 равна 0,5 мкФ. В первый момент после включения телевизора срабатывает дифференциальное реле К8, кратковременно замыкая контакты К8.1. Конденсатор С1 заряжается до напряжения

U_C1 = U_m-U_v2,

где U_c1 — напряжение на конденсаторе С1, U_m — напряжение на конденсаторе СЗ, U_v2 — падение напряжения на диоде V2. Транзистор V3 запирается, запирает транзистор V5 и обесточивает реле К1. Конденсатор С1 начинает раз­ряжаться через высокое обратное сопротивление диода V4. По мере разряда конденсатора С1 телевизор прогре­вается и с дробного детектора (на схеме рис. 1 обведен пунктиром) приходит сигнал через диод VI, Этот сигнал

поддерживает на конденсаторе С1 напряжение опреде­ленной величины и удерживает телевизор во включен­ном состоянии. Если сигнал по какой-либо причине не приходит, то после разряда конденсатора С1 до напря­жения, меньшего напряжения отсечки транзистора УЗ, этот транзистор откроется и откроет транзистор V5, реле К1 сработает и вызовет отключение телевизора. Анало­гичным образом работает схема по окончании телепере­дач. Время выдержки в этом случае составляет 15 — 40 с, в зависимости от того, какой величины сигнал поступал с дробного детектора, т. е. как был настроен телевизор. Ввиду быстрого заряда конденсатора С1 телевизор включается кратковременным нажатием кнопки S1 авто­матического выключателя.

При указанных на схеме номиналах были сняты ха­рактеристики выдержек времени РВ в зависимости от величины входного напряжения:

При подключении блока АВТ к дробному детектору гасящие резисторы не требуются, так как РВ имеет входное сопротивление не менее 5,0 МОм и не оказывает влияния на работу звукового канала телевизора. Данный автоматический выключатель может быть применен без доработок и изменений для телевизоров УЛПТ-61-П-11, УЛТ-59-П-3, УЛТ-61-Н-3, УЛТ-61-Н-4. Применять это устройство для других типов телевизоров можно с уче­том их принципиальной схемы и конструкции. В данной публикации использованы обозначения принципиальной схемы телевизора УЛТ-61-П («Рубин-205»). Причем в любом случае в момент включения телевизора выклю­чатель ВК501 (рис. 2) должен быть включен.

Устройство работает следующим образом.

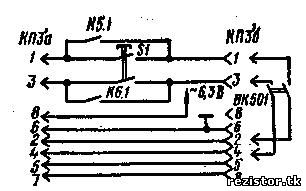

Рис. 2. Принципиальная схема переходного устройства

После нажатия кнопки S1 напряжение 6,3 В с на-кальной обмотки трансформатора поступит через кон­такты 6 и 8 переходного кабеля КПЗ'а на схему удвое­ния напряжения, собранную на диодах V6 и V7 и конденсаторах С2, СЗ. По достижении напряжения срабаты­вания реле К2 своими контактами К2.1 подает напряже­ние на реле К8, К9. Ток заряда конденсатора С5 вызывает кратковременное срабатывание реле К.8, ко­торое через контакты К8.1 заряжает конденсатор С1. Реле К.1 обесточивается. Через нормально замкнутые контакты К1.1 срабатывает реле К9 и контактами К9.1 включает реле К5, Кб. Контакты реле К5.1 и Кб Л вклю­чены параллельно контактам кнопки S1 и после их за­мыкания кнопку S1 можно отпустить. Телевизор пере­ходит на работу с автоматическим выключателем.

По окончании работы телецентра (ТЦ) через 15 — 40 с сработает реле К1 и своими контактами К1-1 разорвет цепь реле К9. Реле К9 (контакты К9.1) обесточит реле К5, Кб. Контакты К5.1 и К6.1 разомкнутся и отключат телевизор.

При необходимости выключить телевизор до оконча­ния работы ТЦ достаточно ненадолго выключить его заводским выключателем сети (ВК501, см. рис. 2) или переключить на любой неработающий канал. С пульта дистанционного управления достаточно убрать гром­кость, чтобы ТВ выключился от АВТ.

Настройка. После проверки правильности мон­тажа необходимо проверить соответствие реального вре­мени прогрева телевизора и времени, задаваемого РВ. Если по времени ТВ греется дольше, чем дает РВ, то можно увеличить емкость конденсатора С1, но не боль­ше, чем до 1 мкФ, или подобрать диод V4 с большим обратным сопротивлением.

Затем необходимо проверить и, если надо, подстроить РВ по минимальному входному напряжению, при кото­ром реле К1 отпускает. Для этого контакты К1-1 исклю­чить из схемы и включить на контроль. С делителя напряжения сопротивлением 10 — 15 кОм нужно подать напряжение на вход РВ через диоды VI или V2, отпаяв один конец конденсатора С1. Плавно увеличивая напря­жение на входе РВ, добиться замыкания контактов ре­ле К1.

Величина напряжения на входе РВ в момент замыка­ния должна быть в пределах 2,8 — 3,5 В, так как с дроб­ного детектора относительно корпуса более + 4,0 В не поступает.

При больших напряжениях необходимо уменьшить сопротивление резистора R3. Минимальное входное на­пряжение РВ может быть и меньше 2,8 В, но не меньше 1 В, так как шумы дробного детектора достигают 0,7 В и при снижении минимального входного напряжения РВ до 1 В автомат ненадежно отличает работу ТЦ от шумов. После этого восстановить конденсатор С1 в схеме.

Реле К1 следует доработать. После снятия крышки возвратную пружину полностью отогнуть. Контакты по­догнуть так, чтобы зазор якоря был минимальным, а контакты размыкались при силе тока 1 — 2 мА и замы­кались при силе тока 5 — 10 мА через обмотку. Затем реле аккуратно собирают. У реле К5 и Кб нормально замкнутые контакты удаляются.

В схеме автоматического выключателя применены следующие детали: реле РЭС-15, паспорт РС4.591.004 (К2, КЗ, К4, К7, К8, К9); РСМ-2, паспорт РФ4.500.034 (К5, Кб) и РЭС-49, паспорт РСЧ.569.423 (К1).

Транзистор V5 с коэффициентом передачи по току >50 — любой из серии МП39 — МП42. Желательно по­добрать его с минимальным обратным током коллектора. В качестве диодов VI, V2, V4 подойдут любые маломощ­ные кремниевые. Диоды V6, V7 должны быть рассчита­ны на силу тока не менее 100 мА.

Резисторы — ОМЛТ-0,125. Конденсатор С1 — МБМ на 160 В, конденсаторы С2 — С4 — электролитические, любого типа.

К телевизору выключатель-автомат подсоединяет­ся с помощью кабеля-вставки КПЗ'а — КПЗ'б в раз­рыв одноименного разъема телевизора и одноштырько-вого разъема XI. Такая конструкция позволяет легко снимать и устанавливать блок АВТ для его усовершен­ствований и доработок.

В качестве разъема XI использована пара штырь — гнездо от промышленного разъема. Кабель-вставка КПЗ'а — КПЗ'б состоит из октальной панельки и окталь­ной вилки, взятой от радиолампы. Они жестко скрепле­ны медным проводом диаметром 1 мм и пропаяны, при­чем медный провод изолируется. После проверки пра­вильности монтажа желательно кабель-вставку залить компаундом.

Реле времени размещено на печатной плате разме­ром 50 X 65 мм, а все остальные элементы — на двух платах размером 65 X 120 мм, монтаж навесной. Провод от разъема XI до платы реле времени небольшой длины и в экране не нуждается. Блок АВТ свободно устанав­ливается в корпусе телевизора. Для питания АВТ на восьмую ножку разъема КПЗ'а необходимо подать на­пряжение с накальной обмотки 6,3 В.
