Автомобильный радиоприемник (продолжение)




Продолжение, начало здесь

После налаживания низкочастотного усилителя пе­реходят к налаживанию тракта ПЧ. Контуры L8C25 и L10C28 настраивают, подавая с генератора стандартных сигналов (ГСС-6, Г4-18) через разделительный конден­сатор емкостью 0,01 — 0,015 мкФ напряжение промежу­точной частоты. Глубина модуляции низкочастотным сигналом (1000 Гц) должна быть не менее 30%.

Чтобы избежать неправильных результатов при на­стройке указанных контуров, следует отключить систе­му АРУ. Для этого временно исключают резистор R38. Вместо него подключают переменный резистор сопротив­лением 33 — 100 кОм, его включают, соединив с минусо­вой шиной питания. Этим резистором устанавливают режим работы по постоянному току транзисторов Т4 и Т5.

Напряжение на выходе проверяют по измерителю выхода (ИВ-4) или по осциллографу, подключенному па­раллельно резистору (вместо динамической головки), сопротивление которого равно сопротивлению динами­ческой головки прямого излучения, используемой в при­емнике (5 — 7 Ом).

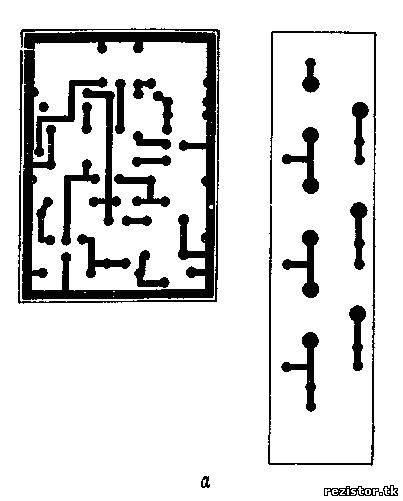

Рис. 4. Печатная плата конвертера

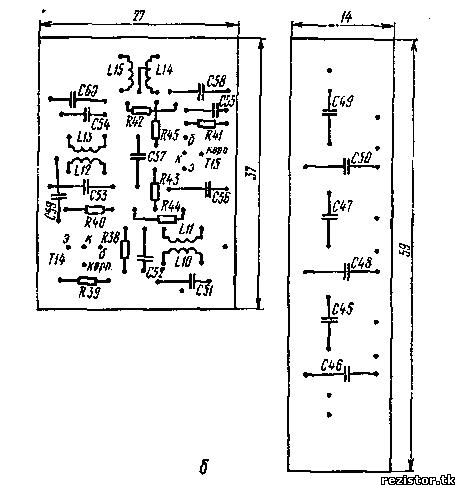

Рис. 5. Расположение деталей конвертера на пе­чатной плате



После этого приступают к настройке контуров ФСС. Чтобы правильно настроить их, необходимо исключить влияние ненастроенных контуров на настроенные. При настройке контура L7C19 с генератора стандартных сиг­налов через разделительный конденсатор емкостью 0,01 — 0,015 мкФ подают сигнал в точку соединения кон­денсаторов связи С16, СП. При этом контур L6C18 дол­жен быть зашунтирован резистором сопротивлением 1 кОм. После настройки контура L7C19 на частоту 465 кГц шунт подключают к контуру L5C10 и настраива­ют контур L6C18, подавая сигнал с генератора в точку соединения конденсатора С16 с контуром L5C10. После этого настраивают контур L5C10 (предварительно отсо­единив от него резистор сопротивлением 1 кОм), подавая на базу транзистора Т2 сигнал напряжением 2 — 4 мкВ.



Обозначе­ние по схеме

Число витков

Провод

Сердечник

Индуктив­ность, мкГ

Каркас

L1

3X50

ПЗВ-2 0,06X3

Броневой 600НИ 08,6X4

400

Унифициро­ванный

трехсекцнон-ный

L2

15

ПЭВ-2 0,12

»



L3

3X25*

ПЭВ-2 0,06X3

М600НН2

СС2.8Х12

180

»

L4

5

ПЭВ-2 0,12

»



»

L5

30+70

ПЭВ-2 0,06X3

»

240

»

L6

100

»

»

240



L7

10+90

»

»

240

»

L8

70

ПЭВ-2 0,06X3

»

120

»

L9

10

ПЭВ-2 0,12

»



»

L10

70

ПЭВ-2 0,08X6

»

120

«

L11

40

ПЭВ-2 0,12

»



»

L12

16

ПЭВ-2 0,3

М100НН — 2 СС2.8Х12

1 20

05X12

L13

2

ПЭВ-2

0,12

»

i



L14

2+12

ПЭВ-2 0,3

»

i 1,8

»

L15

2

ПЭВ-2

0,12

»



»

Дp1

32

ПЭВ-2 0,12

5

Резистор МЛТ-0,51кОм виток к витку

Др2, ДрЗ

150

ПЭВ-2 0,25

Броневой 1000НН 014X4

* Отвод от 3-го витка



Налаживание усилителя ВЧ сводится к получению коллекторного тока транзистора Т1 около 1мА (при от­сутствии сигнала) подбором резистора RL

Правильно налаженный усилитель промежуточной частоты должен иметь чувствительность по промежуточ­ной частоте при подаче сигнала на базу транзистора Т1 примерно 1 — 2 мкВ при полосе пропускания 6 — 8 кГц, измеренной на уровне 6 дБ.

Высокочастотную часть радиоприемника налажива­ют обычными способами. Сначала проверяют работоспо­собность гетеродина СВ. Затем устанавливают границы диапазона и сопрягают настройку входного и гетеродин­ного контуров, пользуясь эквивалентом автомобильной антенны или непосредственно антенной и соединитель­ным кабелем, которые в дальнейшем будут установлены в автомобиле,

Блок конденсаторов СЗ, С64 ставят в положение мак­симальной емкости. На антенный вход радиоприемника с генератора стандартных сигналов подают сигнал час­тотой, равной нижней частоте средневолнового диапазо­на. Подстроечным сердечником катушки L3 настраива­ют контур L5C13CJ5C64.

После этого необходимо произвести предваритель­ную настройку входного контура L1C2C3 (подстроечным сердечником катушки L1) и еще раз уточнить настройку контура гетеродина. Затем такие же операции выполняют на высокочастотном участке средневолнового диапа­зона, используя подстроечные конденсаторы С13 (кон­тура гетеродина) и С2 (входного контура). Закончив установку границ диапазона, производят сопряжение настроек входного и гетеродинного контуров, пользуясь подстроечным сердечником катушки L1 и конденсатором С2. Эти операции необходимо проделать неоднократно, так как от этого зависит чувствительность радиоприем­ника.

Налаживание коротковолнового конвертера можно производить как отдельно, так и в составе настроенного в диапазоне СВ радиоприемника. Сначала проверяют режимы работы транзисторов по постоянному току. Кол­лекторный ток транзистора Т14 (около 0,8 — 1 мА) уста­навливают подбором резистора R39, а ток транзистора Т15 (1,2 — 1,5 мА) — подбором резистора R4L

Проверив работоспособность в наиболее высокочас­тотном диапазоне, следует вести налаживание в следую­щем порядке. На базу транзистора Т14 через раздели­тельный конденсатор емкостью 0,01 мкФ подают сигнал с генератора частотой 1 МГц и сердечником контура L12C53 настраивают последний в резонанс. Индикато­ром выходного напряжения может быть любой лампо­вый вольтметр, подключенный параллельно катушке L13. После этого сигнал с генератора напряжением 0,2 — 0,5 мВ через разделительный конденсатор емкостью 100 пФ подают на контур L10C18. Частота этого сигна­ла должна соответствовать средней частоте 25-метрово­го диапазона, т. е. 11,9 МГц. На эту частоту контур L14C58 настраивают подстроечным сердечником. Затем сигнал этой частоты подают в точку 1 (через раздели­тельный конденсатор емкостью 75 пФ) и настраивают в резонанс (сердечником) контур L10C18. После настрой­ки контура L10C18 в 25-метровом диапазоне остальные диапазоны настраивают в следующей последовательнос­ти: 49 м, 41 м, 31 м. Средние частоты этих диапазонов устанавливают подбором конденсаторов С61 С63. Входной контур L10C18 настраивают в резонанс на средние частоты этих диапазонов соответственно кон­денсаторами С45 С50.
