Автомобильный усилитель на базе TDA7241B




Усилитель относится к классу АВ и предназначен для применения в автомобильных аудиосистемах, микросхема TDA7241B имеет тепловую защиту, защиту от КЗ выхода на шину питания и на корпус. Усилитель на базе TDA7241B снабжен системой STAND-BY.

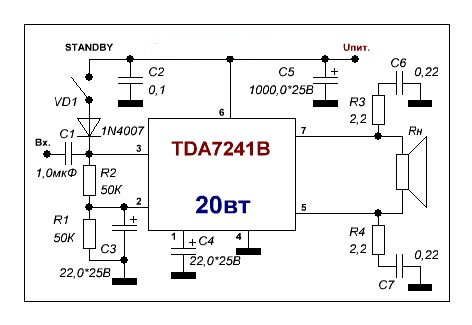

Автомобильный усилитель на базе TDA7241B
Усилитель имеет следующие основные характеристики:
  • Номинальное напряжение питания 14,4В, максимальное 18В
  • Ток покоя при максимальном допустимом напряжении питания (18В) не более 80мА
  • Выходная мощность при номинальном напряжении питания на нагрузке 4 Ом и КНИ 10% равна 26Вт
  • КНИ при номинальном напряжении питания и мощности до 12Вт не более 0,1%
  • Диапазон частот от 25 до 30000Гц при неравномерности АЧХ 3 дБ
  • Ослабление сигнала при переходе в режим STAND-BY 90дБ
  • Температура срабатывания тепловой защиты 150С° (температура кристалла микросхемы)
