Диэлектрическая антенна представляет собой стержень из высокочастотного диэлектрика (например, из полистирола), который возбуждается при помощи волно-водной секции. Обычно эти антенны применяются на частотах от 3000 Мгц и выше. Для согласования волновода со штырем часть антенны, введенная в волновод, выполняется в виде клина. На рис. 30 показана антенна для диапазона 5650—5850 Мгц. В качестве возбудителя может быть использован волноводный возбудитель рупорной антенны на диапазон 5650—6850 Мгц. Диэлектрический стержень на участке l1 выполняется в виде прямоугольного параллелепипеда, плотно входящего в волно-водную секцию.

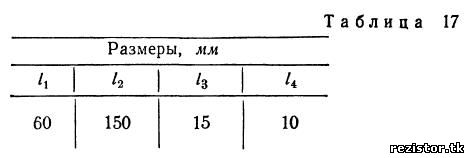

Затем параллелепипед распиливается так, чтобы получился клин. Острие клина должно от стоять от возбуждающего штыря на 4—5 см. Вне волновода клин на участке l2 постепенно сужается. Конец клина закругляют. Антенну можно рекомендовать для применения в передвижных установках. Размеры ее приведены в табл. 17.
