Электричество. Электричество есть движение электронов через проводник.
Текущий. Является мерой величины электронов, протекающий через цепь и измеряется в амперах.
Напряжение. Есть мера электрического потенциала цепи и измеряется в вольт.
Сопротивления. Она является мерой способности материала противостоять потоку электрический ток.
Электрической цепи. Электрическая цепь замкнутая система, которая содержит по крайней мере один источник энергии (напряжение) и нагрузкой (сопротивление), бремя должны потреблять всю энергию и преобразовывать эту энергию в другой энергии (закон сохранения энергии).
Замкнутый контур, где есть короткое замыкание LOAD этого мы должны избежать.

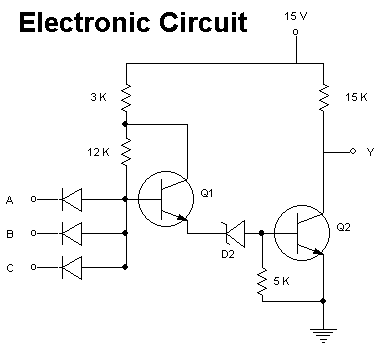

Схема. Схема является графическим представлением электронных схем строятся линии и символы, которые представляют соединения и фактические компоненты можно найти в цепи. Далее следует описание используемых компонентов и символ, который представляет его графически (как найти в схеме), выявление компонентов и символы могут следовать схеме и строить нашу схему (реальный).
Подключения.
Кабели.
Свободные кабели.
Компоненты.
Тип и различные электронные компоненты есть огромные, как на любительском уровне. К счастью, в наших проектах используется только небольшой процент из различных компонентов, которые на рынке, это значительно облегчит работу и научиться функционирования входных и выходных цепей (аналоговые и цифровые), а у нас много преобразование физических к виртуальным миром.
Сначала, как это не электроники класса, мы не должны понимать, как именно схемы, но это то, что он делает, в основном то, что мы хотим, чтобы конвертировать власть и особенности электрического сигнала цифровом формате, а затем мы обрабатываем и манипулировать этой информацией с помощью программного обеспечения.
Переключатели и кнопки.
Символ:
Положение переключателя.
Разрешить току течь или нет потока, для данной точке цепи. В зависимости от типа переключателя может принести двух, трех или более соединений. Он сказал, что закрыть или открыть цепи.
Сопротивления.
Символ:
Америка (Источник Википедия)
Европа (Источник Википедия)
Резисторы различной мощности ( www.electronics-lab.com/blog/?p=1006 )
Один из наиболее распространенных электронных компонентов, и в большинстве случаев составляет половину или более компонентов, используемых в любом проекте. Есть целый ряд преимуществ, но наши проекты обычно используют наиболее распространенный и дешевый уголь в 1 / 4 от ватт.
Резисторы против или "сопротивляться" протекание тока, тем самым контроля тока через данную точку. Если бы не было сопротивления, ток землю бы короткое замыкание, что что-то я не хочу, чтобы случилось так долго в любой схемы мы должны иметь какое-то сопротивление. Резисторы, как правило, двух терминалов не имеют полярности по этой причине не важно, в каком направлении связаны в цепи.
Чтобы определить значение сопротивления можно использовать цветовое кодирование или меры с мультиметром. Резисторы классифицируются по мощности, измеренной в ваттах, для наших туров даже самые маленькие 1 / 4 Вт будет более чем достаточно, если вы поставите выше резистор мощностью ничего не произойдет. Работая со схемами, которые занимаются выше суммы текущих, мы должны быть осторожны, чтобы выбрать мощность из резисторов в цепи будет.
Значение сопротивления измеряется блок "Ом" и, как правило, сопровождается префикса "К" или "M", "К" стандарт килограмм префикс средства тысяч и "М" для мега означает один миллион.
3k равно 3000 Ом. 3.5k составляет 3500 Ом. 4M 4 миллиона Ом.
Это цветовой код для определения значения в Ом сопротивления, (помните, что третий цвет количество "нулей", чтобы быть добавлены к выше цифры).
Черный 0 Brown 1 Красный 2 Оранжевый 3 Желтый 4 Зеленый 5 Синий 6 Фиолетовый 7 Серый 8 Белый 9
Здесь можно найти онлайн-калькулятор, чтобы найти сопротивление быстро значение сопротивления:
http://www.ee.upenn.edu/rca/calcjs.html
Переменные резисторы.
Символ:
Потенциометр.
Конденсаторы или конденсаторы.
Символ:
Конденсаторы или конденсаторы, переменные, поляризован, и т.д. (http://www.tp01.com/etutorials/)
Есть еще один компонент, который мы находим в большом количестве в электронных схем. Конденсаторы или конденсаторы обычно используются для хранения электрической энергии.
Найти основном двух типов конденсаторов, поляризованных и не поляризовано. Если конденсатор поляризованных будет знак + или - напечатать на конденсаторе, если да, то + должен идти на "+" цепи и положительные - "-" негативный. Если конденсатор не имеет печатного знака не будет иметь значения, в каком смысле терминалы связаны. Значения конденсаторов измеряется в Фарад, но фарад является очень большое количество, поэтому обычно в схемные решения и магазинов электроники найти их в мкФ, nanofarad или пикофарад.
В керамических конденсаторов трехзначный номер, напечатанный на конденсаторе. Чтобы найти его значение можно применить следующее правило: Первые два номера первые два значения конденсатора и третье число нулей, что касается добавить к предыдущему пикофарад но число.
Пример:
Если конденсатор помечены 104:
10 (первые номера в пФ 10 пФ) плюс 4 нулей nanofarad 100000 пФ = 100 = 0,1 мкФ.
В электролитических конденсаторов (поляризованный) найти значение в мкФ не нужно делать какой-либо обработки единиц.
Диодов.
Символ:
Диоды только один тип многих полупроводников, которые можно найти, это самый простой полупроводника. Функции диодов для передачи тока в одном направлении.
СИД
LED (Light Emitting Diode) являются диоды, излучающие свет, проходящий ток, широко используются в качестве декоративных и показатели процесса, как правило, потребляют мало энергии.
У них есть два терминала, анода (+) и катодом (-) как правило, в терминале светодиодов больше положительную сторону (анод) и плоской стороной является отрицательный вывод (катод).
Символ СИД:
Транзисторы.
Символ:
Три терминальных устройств. Они называются эмиттера, базы, коллектора и часто сокращенно E, B, C.
Хотя они имеют несколько целей, мы будем использовать наиболее часто, как электронные ключи (не механические) действий для включения и отключения питания не наши пальцы.
Различные типы транзисторов (Источник Википедия)
Макет.
Есть доска дырявый, в которой мы можем строить схемы с легкостью. Вы можете сделать все необходимые соединения без пайки проводов к компонентам.
Обычно Есть две линии, которые пересекают выше и ниже, каждая из этих линий, как если бы один кабель или что мы называем "той же точке, как правило, связаны землю (-) к одной из линий и + 5V к другу. В других линиях будут подключаться все элементы цепи.
Мультиметр.
Метр инструмент, который поможет нам определить проблемы со схемой сборки.
Это хорошая практика для рассмотрения отдельно каждой цепи блока общем, убедитесь, что вы должны быть подключены это такое и что оно должно быть, действительно есть напряжение и, прежде всего обеспечить, чтобы не произошло короткого замыкания, никогда не хотят короткого замыкания нашей проектов. Для проверки этого условия мы измеряем "непрерывности" или 0 Ом сопротивления, это положит метров в масштабе сопротивление (Ом) или звуковой индикатор, если мы слышим сигнал для непрерывности. Для измерения напряжения масштаба Постоянное напряжение будет служить для проверки правильно или неправильно напряжение на батарее и схема снабжена правильное напряжение.
Закон Ома.
по закону Ома государств следующие математические отношения.
V = I * R напряжение равно тока через сопротивление. W = V * I мощности в ваттах равна напряжения тока.
