Электронный соловей, собака, поросенок

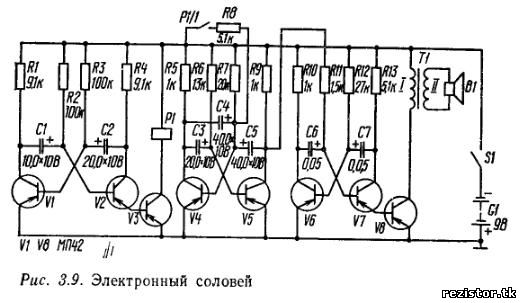

Основу схемы «соловей» (рис. 3.9) составляют три мультивибратора. Первый из них, собранный на транзисторах V6,V7, генерирует тональный сигнал частотой около 2000 Гц. Сигнал усиливается транзистором V8. Управляющий мультивибратор на транзисторах V4, V5 периодически выключает первый мультивибратор. Работой второго мультивибратора управляет третий, собранный на транзисторах VI и V2 с усилителем тока на транзисторе V3. Нагрузкой этoro усилителя является обмотка реле KI. Частота переключений транзисторов этого мультивибратора выбрана такой, чтобы сна не совпадала с частотой срабатываний второго мультивибратора. Когда транзистор V7 открывается, вместе с ним открывается и транзистор 13. Реле срабатывает и своими контактами КШ подключает параллельно резистору R7 резистор R8. В результате изменяется общее сопротивление в базовой цепи транзистора V4, а следовательно, и чгстота переключений транзисторов второго мультивибратора. Создаются как бы два режима переключения первого мультивибратора на транзисторах V6 и V7. Характер звучания напоминает соловьиную трель.

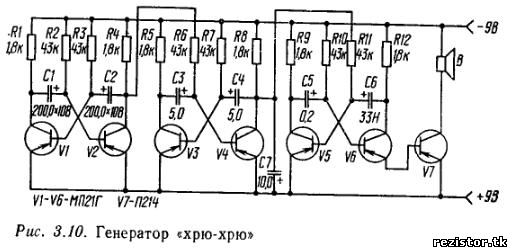

В описываемых генераторах можно использовать любые низкочастотные транзисторы с коэффициентом передачи тока больше 15. Реле электромагнитные РЭС-10 (паспорт РС4.524.303), трансформатор — от любого транзисторного малогабаритного приемника. Стоит в схеме электронного соловья изменить номиналы деталей схемы и исключить реле, как у вас получится генератор «хрю-хрю», имитирующий хрюканье поросенка (рис. 3.10). Исключаете из электронного соловья средний мультивибратор и реле —и получается генератор слая» (рис.З.11).
