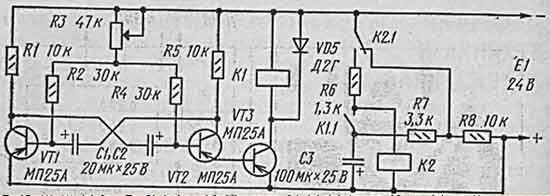

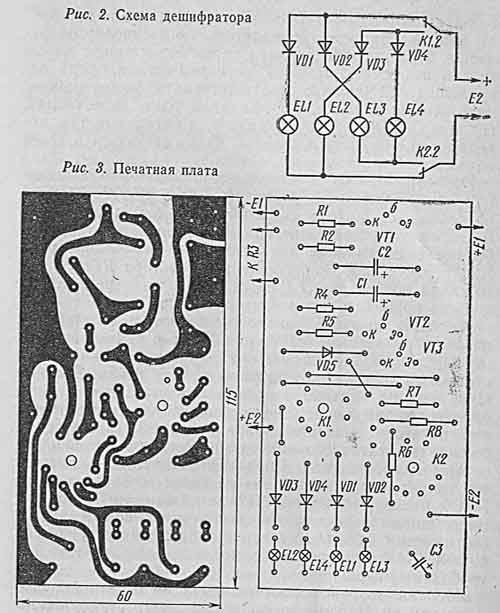

Схема переключателя показана на рис. 1. Мультивибратор собран на транзисторах VT1 и VT2 по симметричной схеме с коллекторно-базовыми емкостными связями. С помощью переменного резистора R3 можно регулировать частоту его колебаний, а следовательно, и скорость переключения гирлянд. На транзисторе VT3 собран электронный ключ, который управляет включением реле Ю- Диод VD5 защищает транзистор от перенапряжения, возникающего при запирании транзистора за счет ЭДС самоиндукции обмотки реле. Триггер собран на реле К2 с зарядно-разрядным конденсатором СЗ. Устройство работает следующим образом. Допустим, что при включении питания левый по схеме транзистор мультивибратора открыт, а правый заперт. Ключ также заперт, реле К1 обесточено и его контакты К1.1 разомк-нуты. При этом реле К2 обесточено и конденсатор СЗ заряжается до напряжения источника питания через резистор R7 и замкнутые контакты 3-4 реле К2.1. Когда мультивибратор переключится и откроется его правый транзистор, он своим -эмиттерным током откроет ключ и сработает реле К1. Через замкнутые контакты К1.1 заряженный конденсатор СЗ окажется подключен к обмотке реле К2 и оно сработает. Контакты К2.1 переключатся — замкнутся. Конденсатор СЗ частично разрядится на обмотку реле, оставшееся на нем напряжение будет равно падению напряжения на обмотке от тока, протекающего через контакты К2.1 и рези-' стор R6. Далее вновь происходи! переключение мультивибратора, реле К1 отпускает, и контакты КЫ размыкаются. В течение этого такта реле К2 продолжает оставаться включенным за счет тока, протекающего) через резистор R6, а конденсатор СЗ разряжается до нуля через резисторы R7 и R8. При следующем переключении мультивибратора вновь срабатывает реле К1 и замыкаются контакты К1.1, которыми полностью разряженный конденсатор СЗ подключается к обмотке реле К2, отводя на себя ток, протекавший по обмотке. В результате реле К2 отпускает, | контакты К2.1 переключаются в исходное положение и происходит частичная зарядка конденсатора СЗ до напряжения, которое определяется падением напряжения на обмотке реле за счет тока, протекающего от источника через резистор R7 и замкнутые контакты К1.1. .Для срабатывания реле К2 этот ток недостаточен. При следующем переключении мультивибратора реле К1 отпускает, контакты К1-1 размыкаются, и конденсатор СЗ заряжается полностью до напряжения источника питания. Затем весь процесс повторяется. Таким образом, реле К2 срабатывает вдвое реже, чем реле К1, и эквивалентно триггеру — делителвдйвастоты. Дешифратор с гирляндами показан на рис. 2. Поочередное переключение гирлянд осуществляется вто- рыми группами контактов реле К1.2 и К2.2 через коммутирующие диоды VD1—VD4, которые обеспечивают в течение каждого такта горение только одной гирлянды. Зажигание гирлянд происходит в последовательности EL1—EL2—EL3—EL4—EL1 и т. д. Напряжение источника питания постоянного тока Е2 должно соответствовать номинальному напряжению гирлянд.
