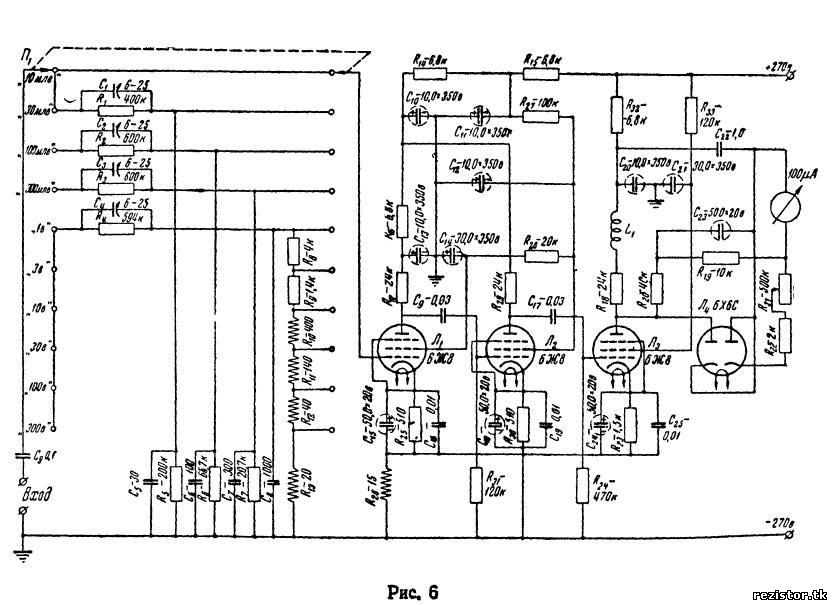

Данный ламповый вольтметр (рис. 6) позволяет измерять напряжения от 10 мв до 300 в на частотах от 20 гц до 500 кгц; погрешность измерения, не более +5%, а на частотах до 800 кгц— не более 15%'.- Входное сопротивление прибора — 600 ком, входная емкость—18 пф. По электрической схеме этот прибор соответствует заводскому ламповому вольтметру ЛВ9-2, но имеет некоторые существенные особенности. Механическая же конструкция его отличается от конструкции ЛВ9-2. Ламповый вольтметр состоит из делителя напряжения, усилителя, детекторного каскада со стрелочным прибором и блока питания.
Делитель напряжения смонтирован на двухплатном переключателе и помещен в специальный экран. Это обеспечивает уменьшение фона переменного тока с частотой 50 гц. Сопротивления делителя подобраны с точностью + 1% из сопротивлений типа ВС, УЛИ и МЛТ. Сопротивления ниже 1 ком намотаны бифилярно из манганина с точностью +-1%. Для компенсации частотной погрешности параллельно сопротивлениям верхнего плеча делителя напряжения подключены подстроечные конденсаторы С1 и С4. Параллельно сопротивлениям нижнего плеча делителя подключены конденсаторы типа КСО и КТК. Входной зажим смонтирован на экране делителя напряжения и имеет достаточно малую емкость по отношению к шасси. Соединение делителя с сеткой первой лампы имеет также довольно малую емкость по отношению к шасси. Усилитель. Для обеспечения линейности шкалы на всех диапазонах детектированное напряжение должно составлять около 10 в. Чтобы обеспечить это условие, усилитель должен иметь коэффициент усиления порядка 1000. Поэтому в данном случае и был применен трех-каскадный усилитель на пентодах 6Ж8. В этом усилителе применена отрицательная обратная связь, которая подана с катода третьей лампы на катод первой лампы. Для расширения диапазона частот до 800 кгц в анодной цепи третьей лампы имеется корректировочная индуктивность в 2—2,5 мгн, которая намотана проводом ПЭЛШО 0,1. В качестве переходных конденсаторов С9 и С17 применены конденсаторы типа КБГ-И, так как обыкновенный конденсатор в 0,1 мкф вследствие его больших габаритов создает дополнительную емкость в сеточной и анодной цепях. Между проводами накала ламп усилителя включен проволочный потенциометр в 30—50 ом с заземленной средней точкой, регулировкой которого достигается минимальный уровень фона (на рис. 6 не показан). Детекторный каскад со стрелочным прибором. Детекторный каскад собран на двойном диоде 6Х6С, один диод которого работает детектором, а второй служит для компенсации начального тока диода. Потенциометр R21 (регулировка нуля), посредством которого компенсируется начальный ток, выведен на переднюю панель. Конденсатор С22 может иметь емкость 0,5—1 мкф. Увеличение его емкости свыше 1 мкф при 20 гц увеличивает показание прибора, но в то же время замедляется движение стрелки прибора, что неудобно при эксплуатации. Вид на ящик вольтметра приведен на рис. 7. Блок питания состоит из силового трансформатора с кенотроном 6Ц5С, с которого снимается анодное напряжение приблизительно в 270 в. Дроссель фильтра заменен сопротивлением. В блоке питания находится также индикатор напряжения сети и потенциометр с заземленной средней точкой в цепи накала ламп усилителя. Так как усилитель имеет устойчивую обратную связь, то нет необходимости стабилизировать анодное и накальное напряжения. При смене ламп 6Ж8 коэффициент усиления остается стабильным. Так как стабильность показаний зависит в сильной степени от лампы детектора 6Х6С, то рекомендуется перед окончательной регулировкой вольтметра производить старение этой лампы, накаливая ее в течение нескольких десятков часов в нормальном режиме.
