Уголковая антенна (рис. 15) представляет собой обычный полуволновой вибратор, позади которого находятся две отражающие плоскости, пересекающиеся под некоторым углом. Разрез антенны приведен на рис. 16. Антенна проста в изготовлении и при правильном выборе размеров дает малое обратное излучение. Размеры l1 и l2 некритичны. Параметры антенны в основном зависят от размеров l1 и угла раствора рефлектора а. Зависимость коэффициента усиления и входного сопротивления антенны от а и l1 показана на рис. 17. Как видно из приведенных графиков, с уменьшением а увеличивается коэффициент усиления, но одновременно падает величина входного сопротивления антенны. Обычно а выбирают в пределах 60—90°.

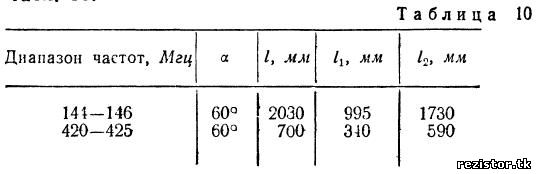

С увеличением l1 входное сопротивление антенны растет, но одновременно увеличиваются ее габариты. Наиболее целесообразно применять такую антенну в диапазонах 144—146 и 420—425 Мгц. Размеры уголковых антенн в зависимости от рабочей частоты приведены в табл. 10.
Коэффициент усиления антенны составляет около 12 дб. В качестве излучателя применяют полуволновой диполь диаметром 10—15 мм, питаемый коаксиальным кабелем с волновым сопротивлением 60 ом. В диапазоне 144—146 Мгц, где размеры рефлектора получаются большими, последний может быть выполнен из латунной сетки или из ряда вибраторов диаметром 5 мм, установленных на расстоянии не более 10 см друг от друга параллельно вибратору. Применяя два активных вибратора, расположенных в линию и установленных на расстоянии около n/2 друг от друга, можно повысить коэффициент усиления антенны до 15—16 дб и довести ширину главного лепестка до 20°. Вибраторы питаются от общего 70-омного кабеля через две отдельные ветви двухпроводного кабеля типа РД-17 длиной по 1,25 n, каждая.
