Устранение простейших неисправностей в приемниках
Современные многоламповые приемники представляют собой сложные радиотехнические устройства, в которых без специальных знаний и контрольно-измерительной аппаратуры трудно обнаруживать и устранять неисправности. В данной статье будут рассмотрены вопросы устранения простейших неисправностей в сравнительно несложных радиоприемниках, что может оказаться под силу начинающим радиолюбителям, имеющим в своем распоряжении наиболее распространенные простые измерительные приборы — вольтметр, амперметр и омметр. При этом, конечно, имеется в виду, что подготовка радиолюбителя достаточна для понимания физических процессов, происходящих в различных цепях радиоаппаратуры. Рассмотрим все эти вопросы на примере радиоприемника «Заря».

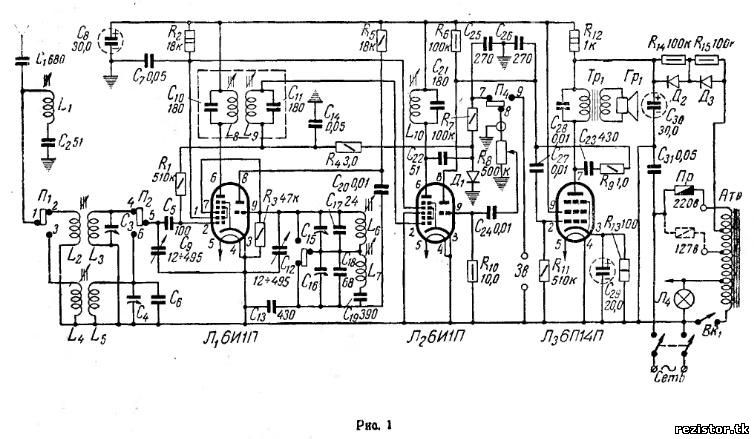

Схема радиоприемника «Заря» (рис. 1) не относится к числу сложных, однако приемник является вполне современным, так как в нем применены детали (комбинированные пальчиковые лампы, полупроводниковые диоды) и некоторые узлы (АРУ, отрицательная обратная связь и др.), применяемые в более сложных приемниках. Использование данной схемы для иллюстрации методики нахождения и устранения неисправностей может оказаться весьма полезным для радиолюбителя в его последующей работе по ремонту более сложной радиоприемной аппаратуры. Современные промышленные приемники, как известно, строятся преимущественно по супергетеродинным схемам, к которым, в частности относится и схема рассматриваемого приемника «Заря». Из практики известно, что найти неисправность в любом радиоприемнике, как правило, бывает значительно труднее, чем устранить эту неисправность. Для того чтобы заменить неисправный конденсатор или сопротивление, нужно, например, всего несколько минут, а чтобы найти эту неисправную деталь, может потребоваться несколько часов. Рассматриваемый приемник «Заря» — двухдиапазонный, рассчитанный на работу в длинноволновом и средневолновом участках радиовещательного диапазона. Каждый диапазон имеет свою антенную катушку, катушку входного контура и контура гетеродина. Так, для работы в средневолновом диапазоне используются катушки L2, L3 и L6, а в длинноволновом — L4, L5 и L7. Переход с одного диапазона на другой осуществляется клавишным переключателем, который поочередно подключает катушки соответствующего диапазона к рабочим цепям приемника. Во входной контур средневолнового диапазона входит катушка L3, конденсатор переменной емкости С9 и подстроечный конденсатор С3. Контур гетеродина этого диапазона состоит из катушки L6, конденсатора переменной емкости С12 (спаренного с конденсатором С9), подстроечного конденсатора C15 и конденсатора С17. Способ переключения контуров гетеродина несколько отличается от способа переключения входных контуров. Это различие заключается в том, что при работе на средневолновом диапазоне закорачивается контур длинноволнового диапазона, а при работе в длинноволновом диапазоне — контур средневолнового. Все детали, входящие во входные контуры и контуры гетеродина, строго подобраны при настройке радиоприемника и выход из строя любой из этих деталей расстраивает контур и делает прием невозможным. Приемник с расстроенными контурами настроить без сигнал-генератора трудно. Гнезда 3в служат для подключения звукоснимателя при проигрывании грамзаписи. В этом случае при нажатии соответствующей клавиши переключателя диапазонов П4 разрывается цепь детекторного диода и включается цепь звукоснимателя. Колебания звуковой частоты от звукоснимателя проходят через переменное сопротивление R8, с которого они и подаются на управляющую сетку триодной части лампы Л2 каскада предварительного усиления низкой частоты. Чтобы сознательно подходить к ремонту радиоприемника и научиться быстро находить неисправные узлы и детали, надо ознакомиться с физическими процессами, происходящими в цепях радиоприемников, и функциями, выполняемыми отдельными деталями схемы. Сделаем это на примере схемы приемника «Заря».
