Рамочные антенны




Рамочные антенны являются самыми малогабаритными антеннами для длинноволнового участка УКВ диапазона.

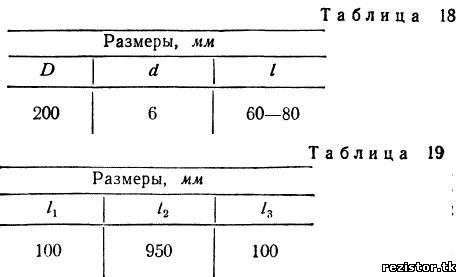

Одновитковая антенна, предназначенная для работы в диапазоне 38—40 Мгц, показана на рис. 31. В качестве опоры может быть использован металлический заземленный стержень. Настройка антенны на середину рабочего диапазона производится при помощи керамического конденсатора С емкостью 50 пф. Питание подводится коаксиальным кабелем, имеющим волновое сопротивление 75 ом. Точку присоединения средней жилы кабеля к антенне желательно подобрать опытным путем при настройке. Выполняется антенна из медной проволоки или трубки. Размеры антенны приведены в табл. 18.
Характеристика направленности антенны имеет вид восьмерки, однако можно получить диаграмму и с одним лепестком. Такая антенна для диапазона 38—40 Мгц показана на рис. 32. Она состоит из двух витков медного провода диаметром (d) 6 мм. Диаметр катушки (D) 180 мм. Емкость подстроечного конденсатора 5—15 пф. Расстояние между витками 25 мм.



В процессе настройки антенны регулировкой емкости конденсатора С добиваются максимума излучения, после чего постепенно уменьшают емкость конденсатора до тех пор, пока характеристика антенны не станет однонаправленной.
Наиболее простой с точки зрения настройки является разрезная рамочная антенна, рассчитанная также на диапазон 38—40 Мгц (рис. 33).
Размеры антенны приведены в табл. 19. Выполняют антенну из провода диаметром 3—4 мм.
Питание антенны производят коаксиальным кабелем с волновым сопротивлением 75 ом. Оплетку присоединяют к середине антенны. Этой же точкой антенну крепят к опоре, в качестве которой может быть использована металлическая мачта. Среднюю жилу кабеля присоединяют к антенне через керамический или воздушный конденсатор емкостью 25 пф. Благодаря малым геометрическим размерам подобного рода антенны широко используются в передвижных установках диапазона 38— 40 Мгц.
