Инструменты для соединения и оконцевания жил проводов и кабелей:

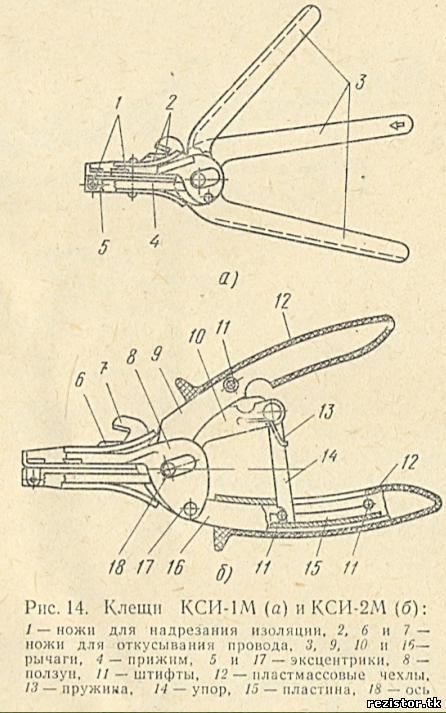

Клещи КСИ-1М (рис..14, а) предназначены для снятия изоляции с концов проводов сечением 0,75—4 мм2 и их перекусывания. Клещи состоят из трех узлов, связанных между собой шарнирно: рычага для зажатия-провода, рычага с ножами для надреза изоляции и рычага с ползунком-эксцентриком, перемещающим прижим и фасонный нож в губках клещей. Провод закладывают в отверстие при сомкнутом положении губок, сжимом верхнего и среднего рычагов провод зажимают и надрезают его изоляцию, затем, не разжимая рукояток, подхватывают той же рукой рукоятку нижнего рычага и нажимают на нее, при этом губки клещей раздвигаются и снимают изоляцию с проводника на установленной длине. Откусывание проводов производят специальными ножами при сжиме нижнего и среднего рычага, клещей. ..Вместо клещей с тремя ручками разработаны модернизированные клещи КСИ-2М (рис. 14, б) с двумя ручками, более производительные и удобные в работе.
Клещи КСИ-2М работают так: конец провода вставляют в прорезь между прижимами и отверстиями ножей и сжимают рычаги- Происходит зажим проводов и перекусывание изоляции в месте смыкания ножей. При дальнейшем сжатии концы рычагов раздвигаются и конец надрезанной изоляции сбрасывается. Перекусывание проводов производится ножами кусачек. Ход рычагов ограничен упорами. Ножи сменные.

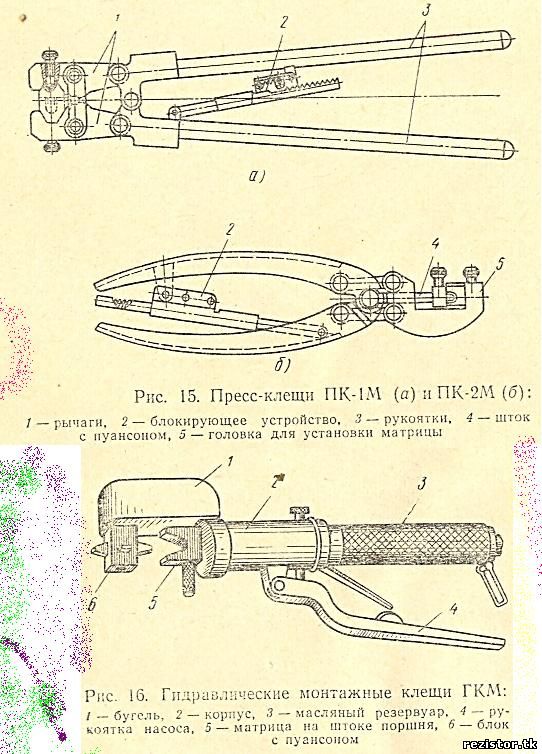

Клещи К У напоминают по своему внешнему виду плоскогубцы. Клещи эти универсальны, ими можно выполнять шесть монтажных операций: перекусывание проводов, зачистку жил, вырезание перемычки, снятие изоляции, изготовление колечек! и зажим провода. Пресс-клеши П К -1 М и П К - 2 М (рис. 15) предназначены для опрессования наконечников и гильз на жилах проводов и кабелей.
Клещи ПК-1М состоят из удлиненных рукояток 3 с вилками, двух планок, д^с рычагов / и блокирующего устройства 2. На рычагах закрепляют сменные пуансоны и матрицы. Блокирующее устройство не позволяет раскрывать клещи во время опрессования и снимать наконечник или гильзу до окончания опрессования. Возврат рычагов в начальное открытое положение производят после срабатывания блокирующего устройства. Клещи ПК-2М состоят из двух рукояток, головки, скобы, штока, двух тяг и блокировочного устройства. На штоки закрепляется пуансон и на головке клещей I — матрица. Действие блокирующего устройства аналогично клещам ПК-1М. Гидравлические монтажные клещи Г КМ (рис. 16) предназначены для опрессования гильз ГАО диаметром до 6 мм, гильз ГА и наконечников ТА для жил сечением до 25 мм2. Клещи действуют по принципу перетекания и давления масла в замкнутом сосуде. Для опрессования наконечник или гильзу закладывают в матрицу, перемещение которой осуществляется качанием рукоятки. Окончание опрессования происходит при срабатывании перепускного клапана. Для возвращения поршня с матрицей в начальное положение открывается вентиль на корпусе.

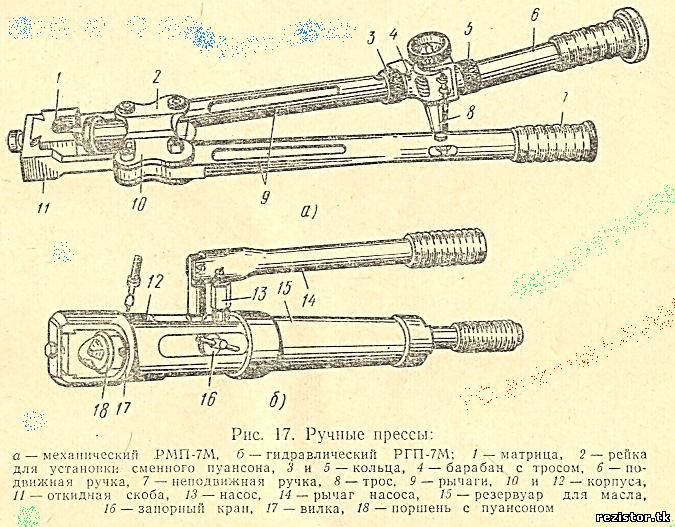

Ручной механический пресс РМ.П-7М (рис. 17, а) имеет форму клещей и состоит из корпуса и двух рычагов. На корпусе шарнирно закреплена откидная запирающаяся скоба для установки в ней сменных матриц. В центральном отверстии корпуса установлен свободно перемещающийся пуансонодержатель, рабочее и возвратное движение которого осуществляется рычагами. Для уменьшения усилий рычаги сжимаются с помощью стального троса, намотанного на барабан на правом рычаге. Оп-рессование производится качанием рукоятки до соприкосновения заплечика пуансона с матрицей.
Ножной гидравлический пресс с электроприводом ПГЭП-2 служит для опрессования жил в наконечниках и гильзах двойным вдавливанием двухзубым пуансоном. Пресс состоит из насоса и рабочей головки, соединенных рукавом высокого давления длиною 2 м. Под действием давления масла перемещается рабочий, поршень с пуансоном и происходит опрессование путем вдавливания пуансона в наконечник или гильзу. Ручной гидравлический пресс РГП-7М (рис. 17, б) состоит из следующих основных узлов: корпуса, насоса с клапанами, поршня с пуансоном, резервуара с маслом, вилки оматридей и рычага насоса. При качании рычага насоса под действием давления масла перемещается поршень с пуансоном и происходит опрессование.

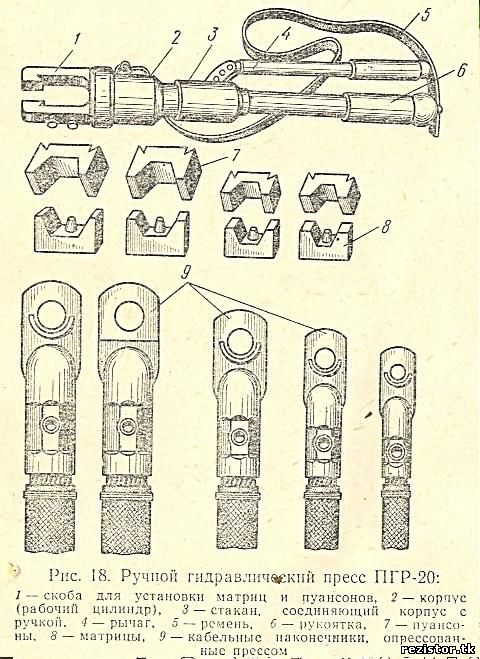

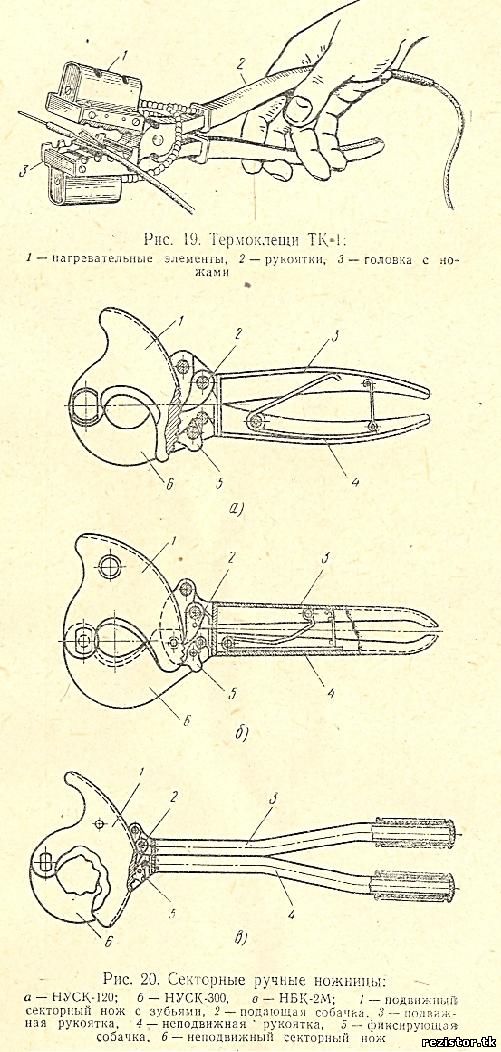

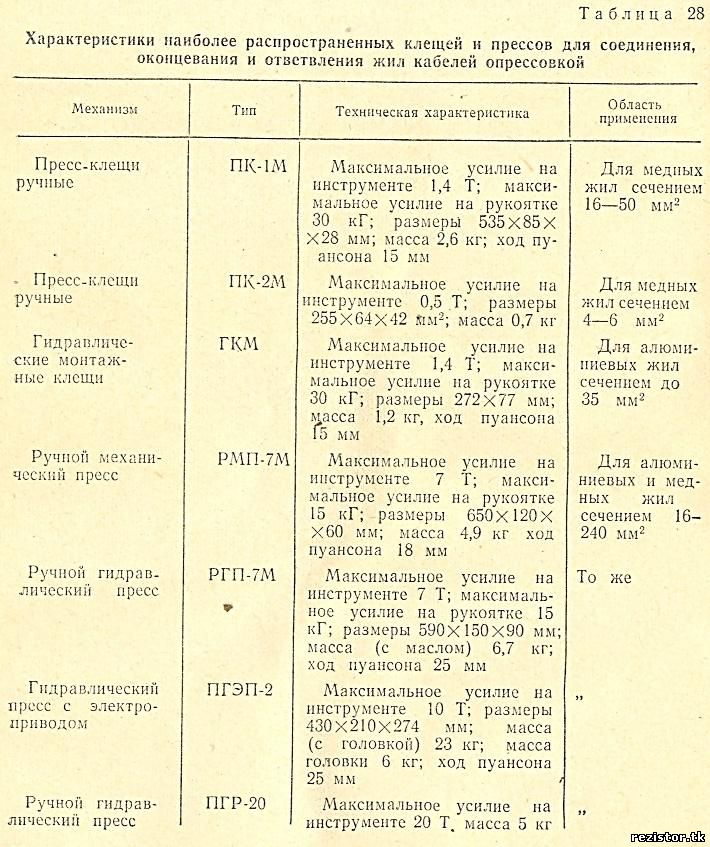

Ручной гидравлический пресс ПГР-20 (рис. 18) состоит из следующих узлов: корпуса, являющегося рабочим цилиндром, скооы, закрепленной на резьбе, на корпусе которой размещают матрицы и пуансоны, запорного . клапана, рукоятки, стакана, соединяющего корпус с рукояткой, рычага, установленного шарнирно на стакане, масляного баллона. Рабочей жидкостью для пресса служит масло А К-Ю. Т е р м о - к л е щ и ТК-1 (рис. 19) предназначены для снятия пластмассовой изоляции с жил проводов на любом участке с концов и с середины. Сечение обрабатываемых проводов и жил кабелей от 1,5 до 6 мм2. Клещи являются термомеханическими: в работе клещей сочетается механическое воз- действие и расплавление изоляции. Благодаря электропрогреву ножей можно производить снятие изоляции при минимальных усилиях на рукоятках клещей. Рабочая температура ножа 170—200° С. Мощность 65 Вт, напряжение 36 В, масса 1 кг. Секторные ручные ножницы предназначены для перерезания кабелей и проводов (рис. 20). Ножницы НУСК-120 перерезают кабель сечением жилы до 50 мм2 однопроволочиые и до 70 мм2 многопроволочные. Ножницы НУСК-300 перерезают голый кабель сечением жилы соответственно 120 и 240 мм2. Ножницы НБК-2М предназначены для перерезания бронированного кабеля сечением до 3X240 мм2. Ручные секторные ножницы сокращают продолжительность операций по резке кабеля: например, кабель сечением 120 мм2 отрезают за 25 с. Технические характеристики клещей и прессов, наиболее широко применяемых при монтаже осветительных электропроводок для соединения и оконцевания проводов, приведены в табл. 28.
