Самодельный электронный тренажер правил (ПДД)




Тренажер предназначен для начального обучения дорожной «азбуке» и может использоваться не только в пионерских лагерях, но и в школе.

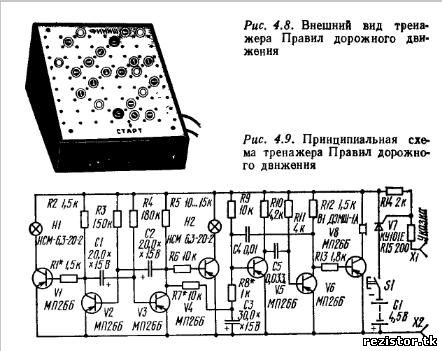

внешний вид и принципиальная схема тренажера ПДД

Тренажер выполнен в виде переносной конструкции, на лицевой панели корпуса которой размещены дорожные знаки с электрическими контактами возле них — по этой трассе нужно провести указку в соответствии с разрешенными знаками направления движения. При этом играющий указкой касается контактов, встречающихся по ходу движения. В случае неверного движения звучит сирена и начинают вспыхивать сигнальные лампы.
Электронная часть тренажера (рис. 4.9) состоит из двух мультивибраторов, собранных на транзисторах V2, V& и V5, V6. Частота колебаний первого мультивибратора 1 Гц, второго — I кГц. Импульсы с первого мультивибратора поступают на интегрирующую цепь R7C3 и становятся пилообразными. Они управляют режимом транзистора V5, модулируя колебания второго мультивибратора. В итоге получается звук, напоминающий сирену спецавто-мобилей ГАИ. Он раздается из капсюля ДЭМШ-1А (BI), подключенного ко второму мультивибратору через согласующий каскад на транзисторе V8. Сигнальные лампы подключены к плечам первого мультивибратора через согласующие каскады на транзисторах  VI  и  V4.
Пока указка, подключенная к гнезду XI, не касается контактов ошибочного направления движения  (они соеди-
нены между собой и подключены к гнезду Х2), транзистор V8 закрыт. Когда же такое касание произойдет, на управляющий электрод тринистора будет подано напряжение »:ерез резистор R15, и тринистор откроется, подавая питание на мультивибраторы и сигнализаторы. Зазвучит сирена и аамнгают лампы. Выключить сигнализацию можно, только отключив питание выключателем 5/. После этого играющий должен повторить упражнение с самого начала.
Все транзисторы могут быть серий МП25. МП26, МП39—МП42 с любым буквенным индексом и статическим коэффициентом передачи тока не ниже 30. Тринистор — любой из серии КУ Ю1. Сигнальные лампы — НСМ 6,3-20, резисторы — МЛТ-0,25, конденсаторы: С1—СЗ — К50-6. а С4, С5-КМ-2.
При налаживании конструкции резисторы RI и R7 подбирают по необходимой яркости свечения ламп, резистор RI3 — по наибольшей громкости и наименьшим искажениям звука, резистор R15 — по надежному открыванию тринистора.
