Тиристорное зажигание (общие положения)

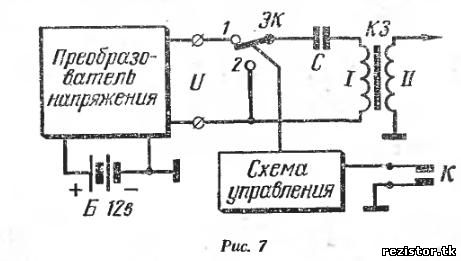

С появлением новых полупроводниковых приборов — кремниевых управляемых диодов (тиристоров) — появились электронные системы зажигания (так называемые конденсаторные), принцип действия и работа которых отличаются от ранее рассмотренных. Конденсаторная система зажигания состоит из преобразователя, электронного ключа ЭК, схемы управления электронным ключом и накопительного конденсатора С (рис 7). При замкнутых контактах прерывателя К электронный ключ находится в положении 1 и конденсатор С заряжается до напряжения U=200— 400 в. Это напряжение получается на выходе преобразователя, который преобразует низкое напряжение аккумуляторной батареи Б в постоянное высокое напряжение U. В момент размыкания контактов прерывателя К система управления перебрасывает электронный ключ в положение 2, и конденсатор С будет разряжаться через первичную обмотку катушки зажигания. При этом вся запасенная энергия электрического поля конденсатора перейдет в энергию магнитного паля катушки. Далее процесс образования вторичного напряжения в катушке зажигания аналогичен выше рассмотренным схемам.
