Генеральной целью хобби схема просто свет звуковой стены безопасности представлена здесь. Эта схема может быть использована в качестве двери сигнализация, ворота сигнализация, пути сигнализации и т. д. Любое 12 вольт постоянного тока питания может мощности всей схемы.
Рабочая этой схемы является прямым. В режиме ожидания транзистора фото режиме T1 получает свет от зеленого светодиода (D1) и T1 ведет к отключить закрытого низкочастотного нестабильной построен вокруг IC1 (4093).
Когда этот свет путь прерывается любого объекта в путь, T1 останавливает проведение и IC1 переключается низкого уровня на входе точки (контакты 12 и 13). В результате пьезо-зуммер начнет пищать при медленной скоростью, определяемой в цепи значения R3, R4 и C1. Красный светодиод (D2) визуальный индикатор предупреждения.

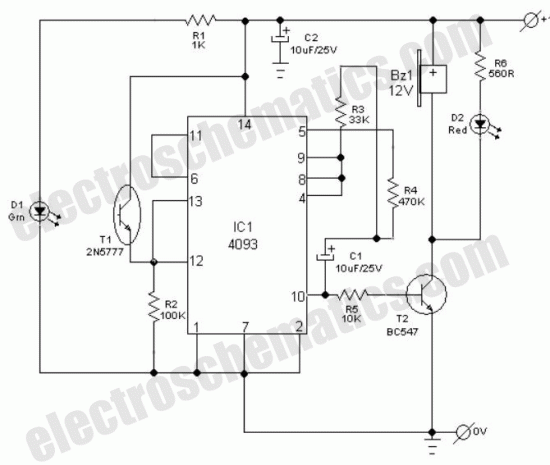

С помощью подходящего отражателя и рассеивателя сборки, длина пути света может быть увеличена. Минимум от 1 до 2 метров можно с высокой ярко-зеленый СИД как D1. Лазерный указатель может также использоваться в качестве источника света. Свет Забор принципиальную схему
