ЗУ для батареи аккумуляторов фотоаппарата
Главное
достоинство предлагаемого ЗУ это импульсный характер тока зарядки,
постоянный контроль за напряжением и индикация режимов работы.

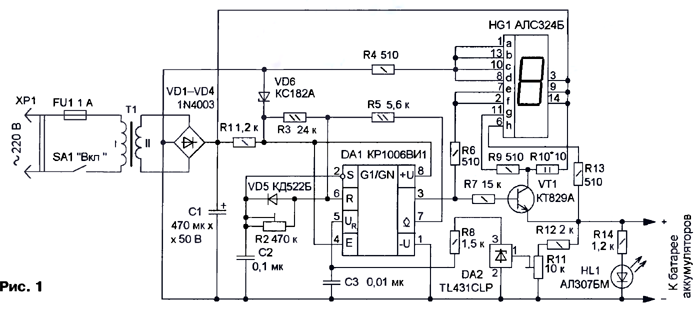

Схема ЗУ показана на рис.1.
Т1
VD1...4 и С1 - не стабилизированный выпрямитель с выходным напряжением
10 В. На таймере DA1 собран генератор прямоугольных импульсов с
регулируемой скважностью, питание которого осуществляется от
параметрического стабилизатора напряжения на резисторе R1 и
стабилитроне VD6. Микросхема параллельного стабилизатора DA2
использована как компаратор напряжения. VT1 осуществляет коммутацию
тока зарядки, а семи сегментный индикатор - осуществляет индикацию
режимов работы.
Амплитуда прямоугольных импульсов на выходе
таймера DA1 составляет 7,5В, а временные параметры задаются с помощью
C2,R2,R3,R5. Зарядка С2 происходит через VD5 и R3, а разрядка через
R2,R5.
Батарею аккумулятора подключают к выходу ЗУ, если
полярность правильная и батарея разряжена не полностью - светиться HL1.
После подключения к сети ЗУ резистор R13 элемент h (десятичная точка)
индикатора и зарежаемую батарею протекает ток несколько миллиампер,
поэтому этот элемент индицирует подключение к ЗУ батареи. При ее
отсутствии ток протекает через этот элемент, далее через R14 и HL1, но
он будет значительно меньше, поэтому яркость свечения h будет мала.
Через элементы a b c d и R4 ток начинает протекать сразу после
включения ЗУ, поэтому они светят постоянно.
Этап зарядки
чередуется этапом разрядки. При высоком уровне на выходе DA1 транзистор
VT1 открывается и через него и R10 протекает ток зарядки. При этом
индицируется знак [з] - зарядка, когда уровень на выходе DA1 низкий то
VT1 закрывается, происходит разрядка батареи через R14 и HL1, g
индикатор гаснет и светится знак [0] - остановка.

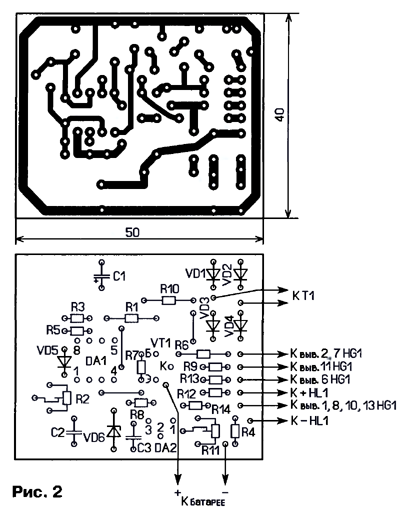

Большинство деталей монтируется на печатной плате - рис. 2. Резисторы
МЛТ или любые аналогичные, оксидные конденсаторы К50-35 или импортные,
подстроечные резисторы СП3-3, СП3-19, микросхему КР1006ВИ1 можно
заменить на NE555NL, а микросхему TL431CLP на КО142ЕН19, скмисегментный
индикатор АЛС321Б или АЛС324Б, светодиод АЛ307БМ или любой аналогичный.
Далее, Т1 должен обеспечивать на выходе напряжение 9...12В и ток не менее 200мА.
На VT1 необходимо установить теплоотвод площадью 25...30 см²
Для установки аккумуляторов использую специальный держатель для элементов АА или ААА.
Налаживание
начинают с установки начального зарядного тока. Для чего R2
устанавливают в среднее положение, а R11 в нижнее, к ЗУ подключают
амперметр через заряжаемую батарею и подбором R10 устанавливают
приближенный начальный ток раный 0,1...0,2 Са, где Са - емкость
батареи, а резистором R2 устанавливаем это значение более точно.
Затем
подключаем полностью заряженную батарею и с помощью R11 выставляем
конечный ток зарядки равный 0,01...0,02Са. При этом на индикаторе
должен светиться символ - О.
Статья представлена в
переработанном виде,
оригинальная статья в указанном номере.
Литература Ж.Радио 1 2008 Автор: В.КОНОВАЛОВ, г. Иркутс
