Аппарат ВКЗ-1 предназначен для автоматической сварки одножильных алюминиевых проводов сечением до б мм2 без применения флюса. Он состоит из сварочного пистолета и корпуса, в котором установлен сварочный трансформатор 220/10,5 В, понижающий трансформатор 220/36В и реле МКУ-48, катушки с проводом ШРПС и штепсельного разъема. Принцип работы аппарата заключается в оплавлении концов скрученных проводов в монолит при прохождении электрической дуги между электродом и алюминиевыми проводами. Прекращение сварки.в момент оплавления — автоматическое. Масса аппарата — 24,2 кг, количество сварок в минуту 23, сварочный тйк 280 А. Установка УСПА предназначена для соединения и оконце-вания алюминиевых проводов и кабелей сваркой контактным ра-г зогревом. Установка состоит из сварочного трансформатора, электродержателя с угольным электродом, сварочных двухэлектродных клещей и двух охладителей со сменными вкладышами. Сварка производится в формах из графита, керамики или стали. Разогрев проводов до температуры плавления осуществляется за счет выделения тепла в контакте угольного электрода с алюминиевой жилой. Угольный электрод в начале сварки плотно прижимается к жилам, а затем, при расплавлении алюминия, остается погруженным в жидкую ванночку до конца процесса. Сварка производится с применением флюса ВАМИ. Пистолет ПТЛ-2 предназначен для электрической точечной контактной приварки монтажных полосок толщиной до 0,5 мм к металло-конструкциям электротехнических установок. Пистолет состоит из пластмассовой рукоятки, электрода и пусковой кнопки. Соединение пистолета с трансформатором производится проводом. Питание производится от сварочного трансформатора СТЭ-34. Пистолет поставляется комплектно со щитком управления. Для сварки монтажную полоску прикладывают к зачищенному месту металлоконструкции и прижимают электродом, после чего нажимают пусковую кнопку пистолета, включающую сварочный ток.
Основные технические данные:
Сварочный ток......1300—1500 А. Потребляемая мощность . . 5,5—7,0 кВт Род тока ..,..,.. однофазный, переменный Напряжение: первичное ....... 380/220 В вторичное........ 6,7—7,5 В Напряжение цепи управления 36 В Время сварки одной точки 1,5 с
Газовоздушные горелки ГПВМ-1, ГПВМ-0,5 1 ГПВМ-0,1 предназначены для сварки алюминиевых проводов разных сечений, пайки и других работ, связанных с нагревом. Каждая из горелок состоит из корпуса, держателя, запирающей иглы с маховиком, рукоятки и рукава. Присоединение горелки ГПВМ-1 к газовому баллону емкостью 55 л производится через газовый редуктор, установленный на баллоне. Присоединение шланга горелки ГПВМ-0,5 к газовому баллону емкостью 4 л производится с помощью гайки. Присоединение шланга горелки ГПВМ-0,1 к газовому баллону емкостью 1 л производится через кран шланга, а к газовому баллону емкостью 4 л — с помощью переходника, ввинчиваемого в гайку при снятом шланге.

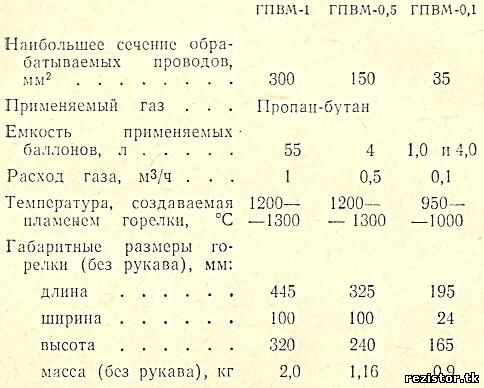

Основные технические Данные:
Ранцевый монтажный полуавтомат ПРМ-4 с выпрямительной приставкой ПВ-400 к сварочному трансформатору предназначен для сварки плавящимся электродом в среде защитных газов конструкций из углеродистых и нержавеющих сталей, меди, .алюминия и его сплавов. Толщина свариваемого материала 1— 50 мм. Применяется в стационарных и монтажных условиях. Комплект ПРМ-4 состоит из ранцевого полуавтомата, электрооборудования и выпрямительной приставки ПВ-400. Полуавтомат представляет собой ранец, на панели которого монтируется механизм подачи проволоки, съемная кассета (катушка) и горелка со шлангом. В зависимости от свариваемого металла применяется соответствующая горелка — большая (300 А) или малая (200 А). Электрооборудование полуавтомата, предназначенное для питания его механической части и управления сварочным процессом, состоит из аппаратного шкафа, источника сварочного тока и электромагнитного газового клапана. Электрическая схема полуавтомата обеспечивает плавное регулирование и стабилизацию скорости подачи электродной проволоки, кнопочный пуск и дистанционное управление, включение подачи защитного газа и возможность установочного перемещения электродной проволоки «вперед» и «назад». В качестве источника питания электрической дуги постоянным током используется выпрямительная приставка ПВ-400 (в комплекте со сварочным трансформатором и дросселем). Приставка со-стоит из восьми кремниевых силовых вентилей, дросселя, передней и задней панелей. Приставка монтируется на тележке и закрывается защитным кожухом. Напряжение питающей сети 220 В, выпрямленного тока 65 В.
