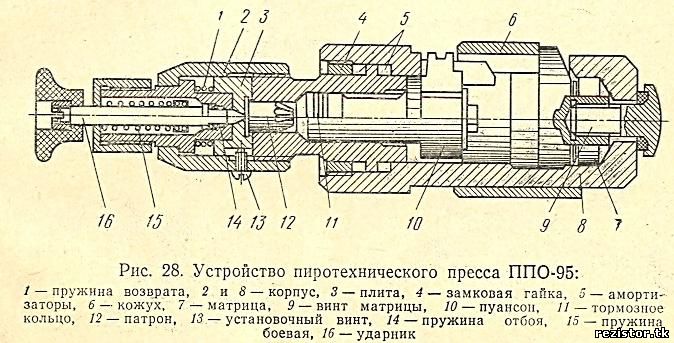

При производстве электромонтажных работ применяют механизмы и инструменты, действующие по принципу использования энергии взрыва порохового заряда. К ним относятся строительно-монтажные пистолеты, пиротехнические оправки, колонки, прессы. Пиротехнические механизмы используются для пробивных работ в железобетонных плитах (колонки) для крепления деталей и изделий путем забивки дюбелей (пистолеты и оправки), для опрессования кабельных наконечников (прессы). Строительно-монтажный пистолет нашел широкое применение для забивки стальных, термически обработанных, дюбелей в кирпичные, бетонные, железобетонные и металлические основания. С помощью строительно-монтажного пистолета механизированы трудоемкие работы по креплению конструкций, электропроводок, кабелей, труб и других деталей. В настоящее время применяют строительно-монтажный пистолет СЛ'Ш-Зм. Принцип действия пистолета и его конструкция, процесс зарядки, взаимодействие частей при производстве выстрела, правила обращения широко освещены в литературе и в специальных инструкциях и здесь не приводятся. В настоящее время начат выпуск новых поршневых монтажных пистолетов для дюбелей диаметром 3,5—6,8 мм косвенного действия ПЦ-52-1.

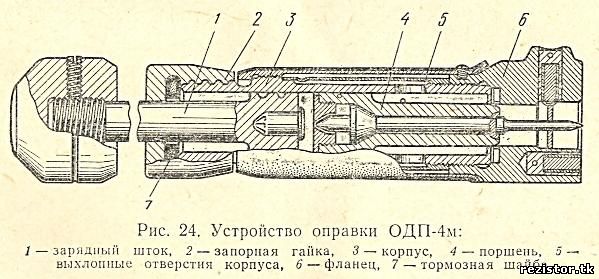

Поршневые пистолеты косвенного действия отличаются от пистолетов СМП рядом преимуществ: значительно повышаются условия безопасности работ, практически инструмент безопасен; 'рикошет дюбеля и сквозной прострел основания исключены; уровень звука значительно ниже. Пиротехническая оправка ОДП-4м служит для забивки дюбелей в бетонные и кирпичные основания для закрепления электропроводок, электроустановочных изделий и других изделий небольшого веса с нагрузкой на дюбель не более 5 кГ. Оправка ОДП-4м (оправка дюбельная пиротехническая) более производительна, чем ручная оправка ОД-6: забивка дюбеля производится за один удар, облегчается забивка дюбелей в бетонные основания. Устройство пиротехнической оправки показано на рис. 24, а ее применение на рис. 25. В стальном корпусе оправки расположена камера для патрона (патронник) и поршень, воздействующий на дюбель. В полости корпуса свободно перемещается зарядный шток с головкой, с помощью которого осуществляется накол капсуля патрона. Сам корпус оправки представляет собой полую втулку с наружной резьбой на концах для навинчивания фланца с отверстием для дюбеля с одной стороны и крышки — с другой. На корпус надет кожух, представляющий собой стальную втулку, обрезиненную снаружи.
Работа оправки, как и строительно-монтажного пистолета, основана на использовании энергии расширяющихся пороховых газов. Но в строительно-монтажном пистолете пороховые газы непосредственно воздействуют на дюбель, поэтому строительно-монтажный пистолет является пиротехническим инструментом прямого действия. В пиротехнической оправке на дюбель в процессе его внедрения в строительное основание действуют не пороховые газы, а. промежуточная деталь (поршень), движущаяся под действием пороховых газов. Поэтому оправка ОДП относится к пиротехническому инструменту косвенного действия. В качестве источника энергии в пиротехнической оправке используются беспыже-вые патроны В4-В9, применяемые в строительно-монтажном пистолете. Удар молотком по штоку оправки вызывает воспламенение капсюля патрона и давлением пороховых газов через поршень дюбель забивается в основание. Выстрел в пиротехнической оправке отличается от выстрела в строительно-монтажном пистолете: дюбель не получает предварительного разгона до соприкбеновения с основанием, а как бы вдавливается в основание давлением пороховых газов из состояния покоя при выстреле дюбеля, не приобретает опасного потеницала энергии и поэтому менее опасен. При работе пиротехнической оправкой исключается возможность рикошета дюбелей. Пиротехнической оправкой забивают дюбели мелких размеров, применяемых для ручных оправок ОД-6. Это дюбели-гвозди ДГР диаметром 3,5 мм и длиною 25 и 35 мм для несъемного закрепления деталей и дюбели-винты ДВР тех же размеров для крепления съемных деталей и изделий посредством гаек. Для фиксирования дюбеля в оправке и его центровки используют металлические шай- бы диаметром 8 мм. Подбор группы и номера патронов, а также дюбелей для оправок производится по определенной таблице в зависимости от материала основания, марки и размера дюбеля. При забивке оправкой дюбелей-гвоздей ДГР на последние должны быть предварительно насажены центрирующие шайбы. Дюбели рекомендуется забивать в ряд по прямой линии с расстоянием между соседними дюбелями в 40 мм.

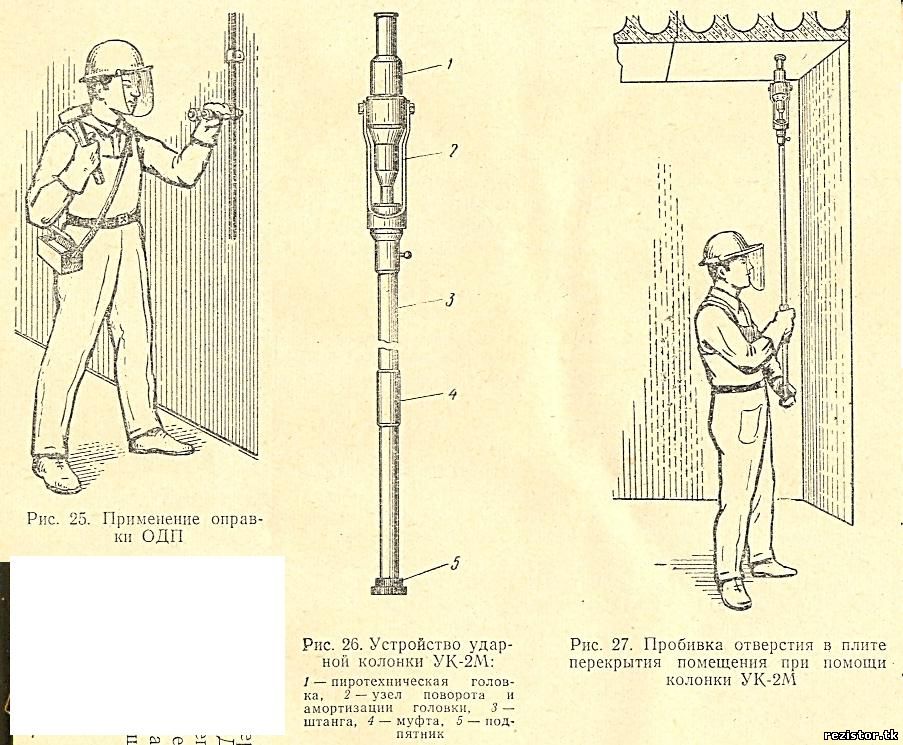

Масса оправки 2 кг, размер 200X50 мм. Производительность 200—250 выстрелов в смену. Долговечность оправки 5000 выстрелов (с использованием запасных частей). Ударная колонка УК-2М. Для пробивки отверстий в многопустотных железобетонных междуэтажных перекрытиях применяют ударную пиротехническую колонку УК-2М (рис. 26,27). Отверстие пробивает пробойник, который перемещается в стволе колонки под действием пороховых газов. В качестве источника энергии в колонке используют беспыжевыс патроны от В7 до В9 и от Г1 до Г2, применяемые в строительно-монтажном пистолете. Принципиальная схема действия колонки заключается в следующем: в стволе размещен пробойник и патронник, в который, устанавливают патрон. Ствол соединен с корпусом, в котором смонтирован ударно-спусковой механизм. Под воздействием пружины ударник накалывает капсюль патрона, происходит выстрел и под давлением пороховых газов пробойник устремляется вперед, пробивая отверстия в плите перекрытия. Имея общую принципиальную схему, колонки отличаются конструкцией узлов и деталей. ., В колонке УК-2М применен пробойник конической формы, что обеспечивает его самоторможение в пробитом отверстии. Пробойник выталкивается поршнем, находящемся в стволе колонки, кото-рому'при выстреле сообщается энергия пороховых газов. Путь разгона пробойника до встречи со строительным основанием составляет 30 мм, а его выход за пределы направляющего цилиндра — 60 мм. Дальнейшее движение пробойника ограничено амортизатором. Колонка УК-2М снабжена простой и надежной конструкцией ударно-спускового механизма, имеет блокировку, исключающую возможность-случайного выстрела. В конструкции пробойника приняты рациональная схема амортизации, а также гасительное устройство, снижающие силу звука при выстреле. Рабочий, удерживающий колонку в руках, испытывает незначительную отдачу. Масса колонки—не более 8 кг, длина 1800 мм, максимальный диаметр пробиваемого отверстия — 40 мм в бетоне толщиной 15— 50 мм марки 200—400. Максимальная производительность.^250— 300 выстрелов в смену. Долговечность с использованием запчастей — 5000 выстрелов. Первый выстрел производят патроном В8, но если отверстие не пробилось, выстрел повторяют патроном с большим зарядом В9, а если этот заряд оказался недостаточным, в третий раз производят выстрел патроном Г2. Применять патроны с более высоким зарядом, т. е. ГЗ и Г4, запрещено. Если после спуска ударного механизма выстрела не произошло, то это объясняется одной из следующих причин: осечкой из-за неудовлетворительного качества патрона, ослаблением или поломкой пружины ударника, затуплением конца ударника, загрязнением ударного механизма. Для определения причины неисправности нужно повторно взвести ударный механизм и произвести спуск ударника. При отсутствии выстрела следует заменить патрон и произвести 2—3-кратный спуск ударника. Если выстрел опять не произойдет, то колонку нужно сдать в ремонт. Пиротехнические колонки отличаются простотой конструкции, удобством в работе, высокой производительностью, не требуют применения противошумных наушников, безопасны и обладают достаточной мощностью. Пиротехнический пресс ППО-95 (рис.28) предназначен для оконцевания однопроволочных алюминиевых жил сечением 25—95 мм2 с образованием контактной лапки с отверстием под соединительный болт. Оконцевание производится объемной штамповкой конца жилы. В прессе применяются серийные беспыжевые патроны В7 длиною 20,5 мм. Масса пресса 2,6 кг, масса комплекта пресса в футляре с матрицами и пуансонами 8 кг.
