Дюбели с конической распорной гайкой выдерживают значительно большие нагрузки на вырывание и на срез, чем дюбели с волокнистым заполнителем, и поэтому применяются для закрепления легких конструкций, небольших щитков, пусковых аппаратов и т.   п.
Винт и дюбель соединяют с деталью, подлежащей закреплению (скобой, лапкой, ящиком и т. п.). Затем корпус дюбеля вставляют в подготовленное отверстие распорной гайкой внутрь и легким ударом молотка забивают так, чтобы наружный торец корпуса дюбеля находился в одной плоскости с краями отверстия. Дюбель должен   входить в отверстие с небольшим   трением.   Винт или болт.
пропущенный через отверстие закрепляемого изделия, ввертывают в распорную гайку до отказа. При ввинчивании винта распорная гайка, перемещаясь в корпусе дюбеля, распирает своим конусом лепестки корпуса и плотно прижимается к стенкам отверстия, благодаря чему изделие надежно  закрепляется.

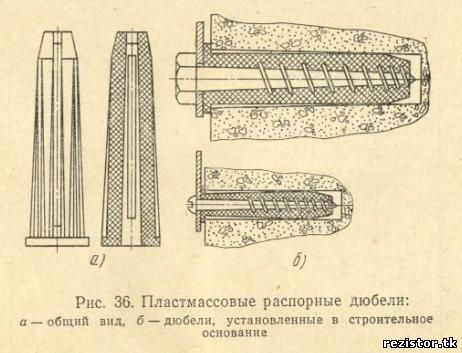

Наряду с металлическими применяют дюбели из пластмассы и капрона (рис. 36). Пластмассовый дюбель имеет цилиндрическую форму с внутренним конусным каналом, корпус его разделен на две половины продольной щелью для облегчения расклинивания. Расположенные по длине наружной поверхности дюбеля ребра уплотняют его в гнезде, улучшают сцепление с поверхностью гнезда и препятствуют проворачиванию дюбеля при ввертывании шурупов.
Пластмассовые дюбели обладают существенными преимуществами по сравнению с другими дюбелями: устойчивостью к динамическим нагрузкам и вибрациям, высокой устойчивостью против коррозии, возможностью применения во влажных и химически активных средах.
