Биконические антенны




Для получения максимальной дальности действия передающей станции, работающей в диапазоне УКВ, желательно сконцентрировать излучение электромагнитной энергии в виде узкого луча и направить его возможно ближе к горизонту.

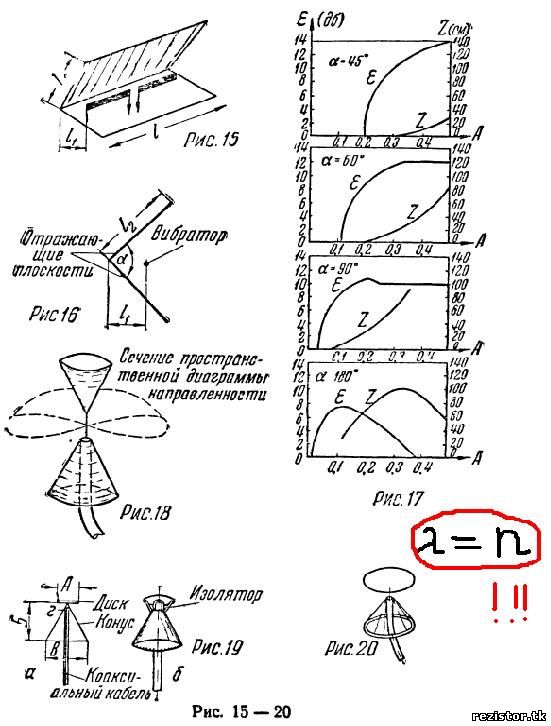

В некоторых случаях желательно иметь возможность поддерживать связь с корреспондентами, находящимися в разных направлениях от передатчика при неподвижной антенне. Иными словами, в вертикальной плоскости диаграмма направленности должна иметь вид вытянутой восьмерки, а в горизонтальной — вид окружности. Подобную диаграмму можно получить, используя биконическую антенну (рис. 18), представляющую собой два металлических конуса, к одному из которых присоединена средняя жила кабеля, а к другому —его оплетка. Однако  недостатком  подобной   антенны  является   необходимость симметричного возбуждения. Этого недостатка не имеет широкополосная биконическая дискоконусная антенна (рис. 19), у которой роль верхнего конуса выполняет диск.

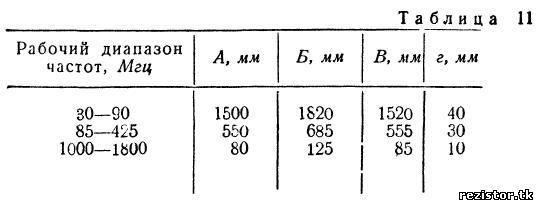

В табл. 11 приведены геометрические размеры дискоконусных антенн, предназначенных для работы в радиолюбительских УКВ диапазонах.



При выбранных размерах антенны желательно работать в области наиболее низких рабочих частот, так как по мере повышения рабочей частоты угол между направлением максимального излучения и горизонтом увеличивается. Питание антенны производится с помощью кабеля с волновым сопротивлением 60—70 ом без согласующих устройств. Конус может быть заземлен через металлическую опорную мачту. Диск должен быть изолирован от конуса. Конус и диск у антенн, работающих на сравнительно низких частотах (порядка 30—100Мгц), выполняют из штырей диаметром 3—5 мм, как это показано на рис. 20. Максимальное расстояние между штырями не должно превышать 0,05 n
