Двухканальное усиление имеет несомненные преимущества перед одноканальным. Во-первых, можно получить лучшую частотную характеристику в более широком спектре усиливаемых звуковых частот, во-вторых, легче осуществить регулировку тембра простым изменением усиления каждого из каналов, и, в-третьих, что наиболее важно, оно позволяет значительно ослабить так называемые интермодуляционные искажения, которые неизбежно возникают при одновременном усилении в одном канале высших и низших звуковых частот.

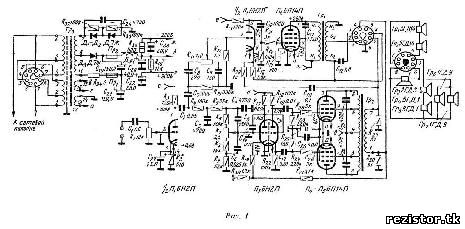

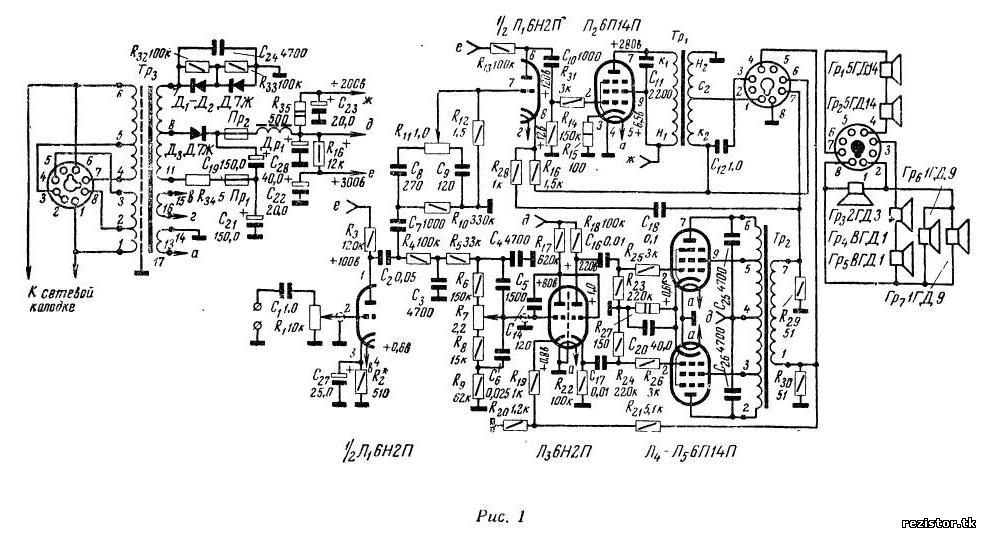

На рис. 1 приведена схема простого двухканального усилителя, собранного на пяти пальчиковых лампах. Аналогичная схема использовалась в радиокомбайне «Кристалл-104».
Усилитель НЧ воспроизводит полосу частот от 50 гц до 15 кгц. Коэффициент нелинейных искажений на частоте 1000 гц составляет 1,0%, а на границах частотного диапазона не более 3%. Выходная мощность канала усиления высших звуковых частот 2 вт, а канала усиления низших звуковых частот — 4 вт. Чувствительность усилителя 130 мв, уровень фона на выходе низкочастотного канала — 50 дб, а коэффициент взаимномодуляционных искажений высокочастотного канала не более 1,5%.
Низкочастотный сигнал с общего регулятора громкости R1 поступает на сетку левого (по схеме) триода лампы Л1 типа 6Н2П, работающего во всем спектре звуковых частот. Разделение на высокочастотный и низкочастотный каналы происходит после этого каскада. Сигналы высших звуковых частот через фильтр Ст, Cs, Riu Cgy Rio поступают на правый (по схеме) триод лампы Л\, усиливаются и далее подводятся к управляющей сетке лампы Л% оконечного каскада. Функции регулятора тембра высших звуковых частот выполняет потенциометр Ru.

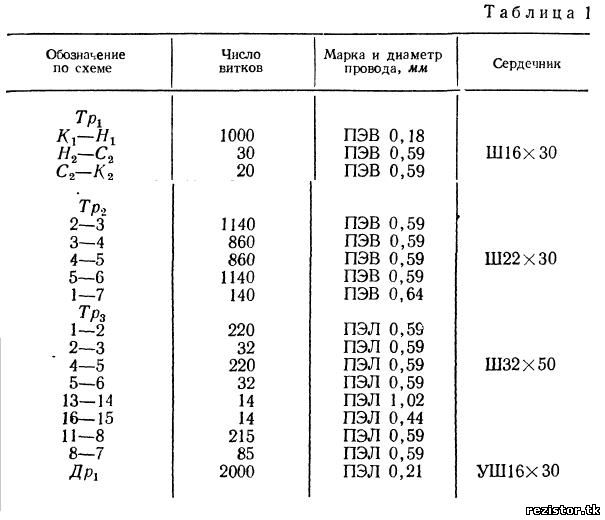

Диапазон регулировки на частоте 15 кгц±15 дб. Высокочастотный канал охвачен отрицательной обратной связью, напряжение которой снимается со вторичной обмотки трансформатора Тр{ и подается в катодную цепь лампы Л\ первого каскада высокочастотного усилителя. Выходной каскад этого усилителя выполнен на одно-тактной схеме на лампе Л% типа 6П14П. Каскад охвачен отрицательной обратной связью, создающейся за счет отсутствия блокировочного конденсатора на сопротивлении автоматического смещения R\$. Нагружен выходной каскад на высокочастотный трансформатор Три во вторичную обмотку которого включены пять громкоговорителей: два типа 1ГД9, два ВГД1 и один 2ГДЗ. Применение различных громкоговорителей позволяет дополнительно разделить воспроизводимые высокочастотным усилителем частоты непосредственно в акустической системе. Высшие частоты от 5 до 15 кгц воспроизводятся громкоговорителями ВГД1, а средние—от 1 до 7 кгц громкоговорителями 1ГД9 и 2ГДЗ. Дополнительное подавление низших частот в высокочастотном канале создается цепью отрицательной обратной связи, напряжение которой снимается с сопротивления R29, включенного во вторичную обмотку низкочастотного трансформатора, и подается в катодную цепь лампы первого каскада высокочастотного канала. Низкочастотный канал усилителя трехкаскадный. Он выполнен на лампах Л% типа 6Н2П и ЛАу Ль типа6П14П. Напряжение сигнала поступает на первый каскад канала низших звуковых частот через заградительный фильтр /?4, Сз> Rb, C4. Регулировка тембра низших звуковых частот осуществляется потенциометром /?7, включенным в цепь частотно-зависимого делителя напряжения #6» R7C5, /?8, #9^6- Диапазон регулировки на частоте 50 гц±18 дб. Первый и второй каскады усилителя низкочастотного канала выполнены на лампе Лз- Первый каскад охвачен отрицательной обратной связью, напряжение которой снимается с анода и подается на сетку левого триода лампы 6Н2П через конденсатор С14. Второй каскад усилителя выполнен по фазоинверсной схеме с разделенной нагрузкой; сопротивления нагрузки включены в анодную /?i8 и катодную /?22 цепи правого триода лампы Л3. Выходной каскад низкочастотного канала выполнен по двухтактной схеме на лампах 6П14П, которые нагружены на выходной трансформатор Тр2. Во вторичную обмотку этого трансформатора включены два громкоговорителя типа 5ГД14. Все каскады низкочастотного канала усилителя охвачены отрицательной обратной связью, напряжение которой снимается с сопротивления /?3о во вторичной обмотке выходного трансформатора и через сопротивление /?2i подается в катодную цепь левого триода лампы 6Н2П. Усилитель питается от отдельного блока питания. Выпрямитель собран по схеме неполного удвоения на диодах типа Д7Ж- Эта схема позволяет получить два различных напряжения для питания анодных цепей ламп усилителя. Намоточные данные выходных и силовых трансформаторов приведены в табл. 1. Конструкция Усилитель смонтирован вместе с блоком питания на одном стальном шасси размером 420X175 мм. Расположение деталей сверху шасси показано на фотографии, приведенной на рис. 2, а монтаж усилителя иллюстрируется фотографией на рис. 3.
