Представьте себе всем известную пантеру Багиру из «Маугли». Для того чтобы глаза величественной пантеры то медленно загорались, то так же медленно потухали, одного мультивибратора недостаточно. Пришлось из импульса мультивибратора с помощью зарядно-разрядной RС-цепочки формировать пилообразный импульс с медленно нарастающим и спадающим фронтами, с^гот импульс и управляет мощным транзистором, в непь коллектора которого включены лампочки — глаза Багиры. Или еще картина — свирепые пираты, насмерть перепуганные летающими Карлсонами. У пиратов быстро мигают глаза-светодиоды, зажигающиеся от трех отдельных мультивибраторов. Раздаются выстрелы пистолетов, в моменты которых на концах стволов вспыхивают красные огоньки — также светодиолы, управляемые устройством выстрела. А Карлсонам все нипочем, они летают себе как ни в чем не бывало, и сзади у них, как и положено, вертятся пропеллеры электрических вентиляторов. У совы, сидящей на суку, медленно открываются и ^закрываются зеленые глаза-щелочки (индикаторы настройки приемников, управляемые мультивибратором). А вот копия вьетнамской миниатюры «В джунглях». Одинокая человеческая фигурка на ажурном мостике... Шумит ливень, слышны всплески воды, шорох дождевых капель. Временами вспыхивают молнии и раздаются раскаты грома. Разумеется, и на этот раз все звуковые и световые эффекты — электронные. Схема имитатора шума плеска волн изображена на рис. 4.1. На транзисторе V2 и стабилитроне VI выполнен генератор шума. На транзисторах V5 и V6 собран симмет-

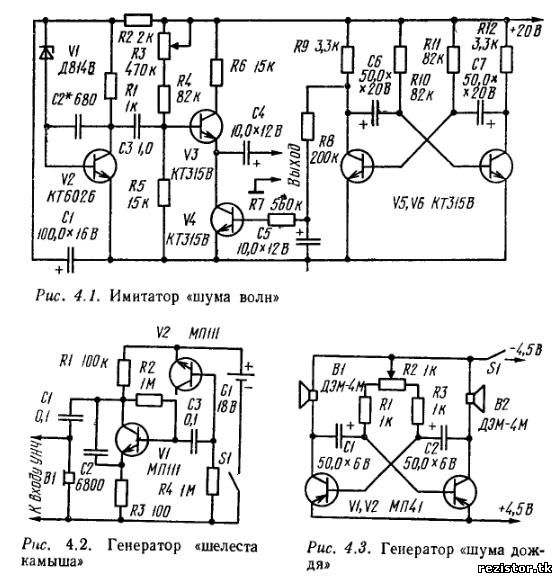

ричный мультивибратор, генерирующий колебания частотой 1...3 Гц. Они поступают на базу транзистора V4, который периодически изменяет усиление каскада на транзисторе V3. В результате на выходе устройства появляется то нарастающий, то спадающий шум. Уровень его регулируют переменным резистором R3, а тембр (в небольших пределах) — подбором конденсатора С2. Если установить на выходе устройства регулятор тембра, можно получить звук, напоминающий шум дождя. Транзисторы V3—V6— любые из серии КТ315, К2 — КТ602А-КТ602Г, КТ603А-КТ603Д. Стабилитрон желательно подобрать по наибольшему уровню шума на выходе имитатора. Генератор звуков, напоминающих шелест камыша (рис. 4.2), собран на двух низкочастотных кремниевых транзисторах структуры п-п-п — МП 111. Один из транзисторов (V2) работает в лавикном режиме (его коллектор никуда не подключен). Резистор R4 ограничивает ток через этот транзистор и служит нагрузкой, на которой выделяется напряжение шума, возникающее в результате лавинного процесса. Это напряжение усиливается транзистором VI и через конденсатор С1 поступает на телефон 81 (марки ТМ-2 или ТМ-4). С телефона сигнал поступает на вход усилителя низкой частоты. Конденсатор С2 как бы срезает высокие частоты, обеспечивая необходимое приятное для слуха звучание. Транзисторы VI, V2 — МП 111, МП37 с любым буквенным индексом, источник питания G1 — две последовательно соединенные батареи «Крона». Конденсаторы С/ и СЗ — МБМ или КБГ, С2 — КД, КЛС. Резисторы МЛТ-0,5 или ВС-0,5. Настройка устройства заключается в подборе сопротивления резистора R4 и емкости конденсатора С2 по желаемому звуковому тону. Посмотрим на рис. 4,3. Это простое устройство имитирует мерный шум дождя. Меняя положение ползунка переменного резистора R2, регулируют ритм работы громкоговорителей 81 и 82. Разумеется, автор не считает, что образцы электронных картин, о которых здесь рассказано,— наилучшие из всех возможных. Однако кажется ясным, что этот новый вид электронных самеделок имеет право на существование.
