Генератор случайных чисел на микросхемах

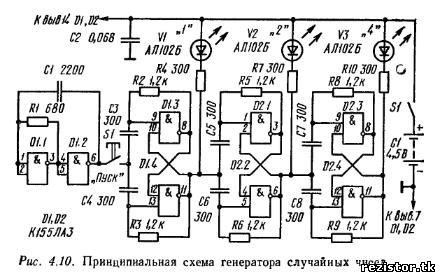

Генератор случайных чисел, также разработанный горьковчанами («Радио», 1984, № I, с. 54), очень прост в изготовлении и наглядно демонстрирует работу триперных счетчиков (рис. 4.10). Он очень надежен в работе. За две лагерные смены кружковцы в пионерлагере «Иссары» успели сделать четыре таких автомата, поступивших затем на игровую площадку лагеря.
На элементах 01Л и 01-2 выполнен генератор прямоугольных импульсов, следующих с частотой 500...900 кГц. Когда нажата кнопка $1, импульсы генератора поступают на счетчик, состоящий из трех триггеров, каждый из которых собран на двух логических элементах 2И-НЕ (DI.3 и D1.4, D'i.l и D2.2, D2.3 и D2.4). Через ограничительные резисторы (R4, R7, RJ0) к каждому триггеру подключен светодиод (VI— V3). Поскольку частота поступающих на триггеры импульсов высока, светятся все светодиоды. Как только кнопку отпускают, триггеры устанавливаются в произвольном состоянии, отображаемом свето-диодами — каждый из них обозначен соответствующей цифрой (1, 2 и 4). Сумма чисел у горящих светодиодов и есть количество набранных очков в данной попытке. Если генератор используется в игре, то победителем будет тот, кто наберет наибольшее число очков при определенном числе попыток.
