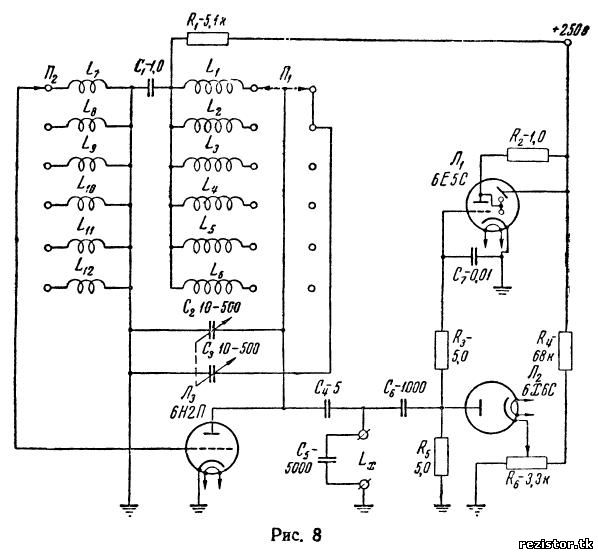

Данный прибор позволяет измерять индуктивности в диапазоне от 0,05 мкгн до 50 мгн и одновременно определять приблизительное качество измеряемых индуктивностей. Прибор работает по следующему принципу: из измеряемой индуктивности и эталонного конденсатора составляют колебательный контур, который возбуждается переменной частотой. В случае резонанса полученное напряжение выпрямляется и подается на какой-то индикатор. Индуктивность определяется на основании известной резонансной частоты и емкости эталонного конденсатора. В данной конструкции эталонной емкостью служит конденсатор (С5) типа КСО, имеющий емкость 5000 пф (рис. 8). При измерении емкости на зажимах Lx эталонный конденсатор вместе с емкостью диода и схемы должен иметь емкость 5000 пф с точностью 0,1%. При необходимости емкость можно точно отрегулировать при помощи конденсаторов с малой емкостью или подстроечных конденсаторов. Генератор измерителя собран на лампе 6Н2П с индуктивной связью, причем колебательный контур включен в анодную цепь лампы. Диапазон частоты генератора 10 кгц—10 Мгц разбит на шесть поддиапазонов. Выходное напряжение на аноде лампы 6Н2П в зависимости от диапазона частоты колеблется от 250 до 170 в. Снимаемое с генератора напряжение подается на измерительные зажимы Lx через небольшую емкость.

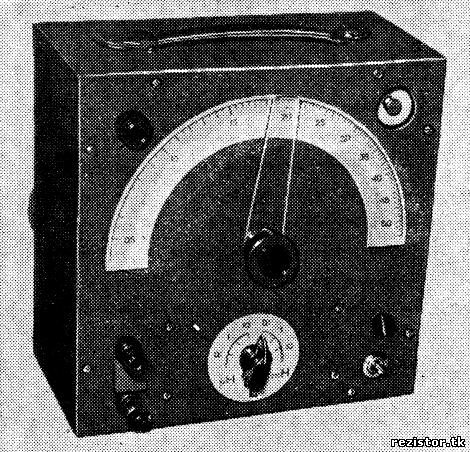

Точность измерения зависит от точности частоты генератора, которая достигается в пределах 0,5%, и точности эталонной емкости. Обыкновенно погрешность измерения не превышает 1%. Резонансный индикатор составлен из ламп 6Е5С и диода 6X6G. Вместо 6Х6С можно использовать и германиевый диод ДГ-Ц. Чувствительность индикатора регулируется при помощи потенциометра R6, выведенного на переднюю панель (рис. 9).
Автор данной конструкции задался целью при измерении индуктивностей использовать только одну шкалу, умножая полученные на шкале показания на «X1», «Х10» и т. д. соответственно частоте генератора. Использование указанной системы требует на всех диапазонах частоты коэффициента перекрытия 3,16, получение которого довольно сложно. Катушки индуктивности генератора намотаны на бакелитовых каркасах и каждый диапазон частоты имеет подстроечный конденсатор (на рис. 8 эти конденсаторы не показаны): Катушки генератора в зависимости от диапазона частот имеют следующие индуктивности; L1= 230 мгн (10—31,8 кгц); L2=23 мгн (31,8— 100 кгц); L3=4,6 мгн (100—318 кгц); L4=460 мкгн (318—1000 кгц); L5=46 мкгн (2—3,18 Мгц); L6 = 4,6 мкгн (3,18—10,0 Мгц). Внутренняя емкость измеряемых индуктивностей мало влияет на точность измерений. Например, индуктивность с внутренней емкостью 50 пф дает погрешность только 1%. Необходимо помнить, что при измерениях в диапазоне 0,05—0,5 мкгн большую роль играет индуктивность проводов (при обыкновенном монтаже — около 0,2— 0,04 мкгн) между измерительными зажимами и эталонной емкостью, могущая дать довольно большую погрешность. Для устранения погрешности в измерениях используют зажимы диаметром 8 мм. Кроме того, эталонную емкость припаивают непосредственно между зажимами к лицевой стороне передней панели прибора. Для подгонки эталонной емкости до 500 пф с внутренней стороны шасси на передней панели прибора установлена дополнительная емкость 82 пф. Так как практически нет возможности отградуировать шкалу при помощи известных эталонных индуктивностей, то рекомендуется использовать другой метод. Каждой величине индуктивности на шкале должна соответствовать определенная частота генератора. За основу берется эталонная емкость, составляющая точно 5000 пф, и при ее помощи и рассчитывается частота, соответствующая величине индуктивности, нанесенной на шкале. Согласно этим данным устанавливают пределы настроек генератора по поддиапазонам и намечают на шкале нужные величины индуктивностей. Ниже приводятся данные индуктивностей, соответствующие частотам на первых двух диапазонах: 0,05 мкгн (10071,6 кгц); 0,10 мкгн (7122,0 кгц); 0,15 мкгн (5814,3 кгц); 0,20 мкгн (5035,7 кгц); 0,25 мкгн (4504,0 кгц); 0,30 мкгн (4111,7 кгц); 0,35 мкгн (3806,6 кгц); 0,40 мкгн (3560,6 кгц); 0,45 мкгн (3357,2 кгц); 0,50 мкгн (3184,8 кгц); 1,0 мкгн (2252,0 кгц); 1,5 мкгн (1838,4 кгц); 2,0 мкгн (1592,6/егц); 2,5 мкгн (1424,4 кгц); 3,0 мкгн (1300,2 кгц); 3,5 мкгн (1203,6 кгц); 4,0 мкгн (1126,0 кгц); 4,5мкгн (1061,8кгц); 5,0 мкгн (1007,2 кгц). На следующих диапазонах изменяется только частота (в 10 раз); показания шкалы не изменяются.
