Частотомер
измеряет частоту входного сигнала в диапазоне 10 Гц...50МГц, со
временем счета 0,1 и 1 с, отклонение частоты 10МГц(относительно
зафиксированного значения), а так же осуществляет счет импульсов с
отображением интервала счета (до99с). Входное сопротивление составляет
50...100 Ом на частоте 50МГц и увеличивается до нескольких кОм на НЧ
диапазона.

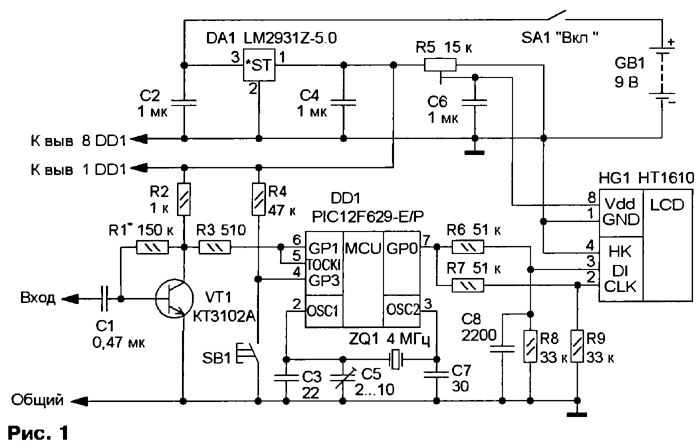

Основу
частотомера составляет микроконтроллер PIC12F629 (DD1). Входной
усилитель собран на VT1. Для отображения информации применен цифровой
индикатор НТ1610 со встроенным контроллером. Питание частотомера
осуществляется от батареи 8...9В. Напряжение питания на
микроконтроллер стабилизировано интегральным стабилизатором DA1. На
индикатор напряжение питания поступает с движка подстроечного резистора
R5 и составляет 1,4...1,6В. При
включении питания микроконтроллер выполняет программу измерения со
временем счета 0,1с. При кратковременном нажатии кнопки SB1 значение
частоты фиксируется и микроконтроллер измеряет отклонение частоты от
зафиксированного значения. При повторном нажатии SB1 частотомер
возвращается в исходное состояние. Для перехода в режим измерения
частоты и ее отклонения с временем счета 1 с следует нажать на SB1 и
удерживать ее не менее 2 с. Еще одно нажатие на SB1 переводит
частотомер в режим счета импульсов. В этом режиме при нажатии кнопки
происходят запуск, остановка и обнуление счетчика и индикатора времени
измерения.
Частота и ее отклонение оттображаются на табло
частотомера в герцах, в интервале 0,1 с индикатор выглядит как
1FXXXXXXXX или 1F|_XXXXXXX (1F-XXXXXXX)для отклонения частоты, а знак
показывает на ее увеличение или уменьшение. |_ - так как в индикаторе
не предусмотрен +, то он отображается как |_.
В режиме 1 с первый знак индикатора заменяется с 1 на 2 - 2FXXXXXXXX.
В
режиме счета импульсов на индикаторе будет - CCУУУУУУ, где СС - время
счета а УУУУУУУУ- число импульсов. По окончании счета состояние
индикаторов фиксируется.

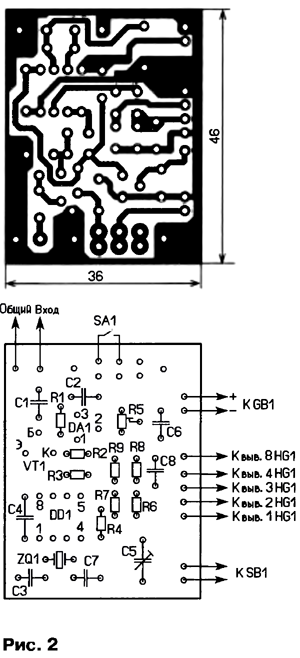

Детали:
подстроечный резистор СП3-19
постоянные резисторы С2-23 или МЛТ
подстроечный конденсатор КТ4-25
микросхему LM2931Z-5.0 можно заменить на 78L05
микроконтроллер можно запрограммировать программой Pony Prog, IC Prog.
Настройка:
подстраиваем частоту совпадения индикатора и эталонного частотомера с помощью С5
R1 - чувствительность по входному сигналу.
Скачать код прошивки - ftp://ftp.radio.ru/pub/2008/03/MiniFmetr.zip Литература - Ж.Радио 3 2008 - Автор: И.Котов, г. Красноармейск Донецкой области., Украина.
