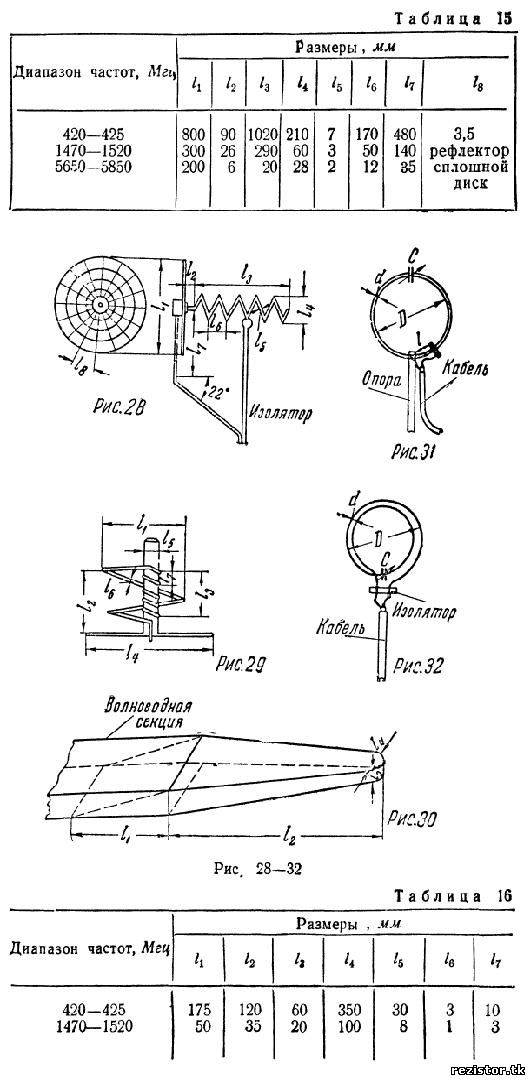

За последние годы спиральные антенны нашли широкое применение в качестве диапазонных антенн. Благодаря относительно малым по сравнению с другими типами антенн размерам они оказались особенно удобными для оборудования передвижных установок. Чертеж одной из таких антенн показан на рис. 28, размеры ее приведены в табл. 15. Ширина диаграммы направленности подобной антенны составляет около 40°. Питание производится при помощи коаксиального кабеля с волновым сопротивлением 75 ом. Оплетка кабеля припаивается к рефлектору, а центральная жила через проходной изолятор присоединяется к спирали. Если требуется получить более широкую диаграмму направленности (порядка 50—60°) и иметь антенну возможно меньших габаритов, то можно применить спиральную антенну, изображенную на рис. 29. Размеры антенны приведены в табл. 16,
Питание к антенне подводится при помощи 75-омного кабеля. Для расширения рабочего диапазона частот можно применять и конические спиральные антенны. Подобную антенну на диапазон 1000—2000 Мгц выполняют из 10 витков 2-мм медной проволоки. Диаметр начального участка спирали (возле отражателя) — 20 мм, диаметр конца спирали — 70 мм. Спираль наматывается с углом подъема 17°.
