Стабилизированный блок питания




Стабилизированный блок питания служит для получения:
—  стабилизированного анодного напряжения от +200 до +380 в при максимальном токе 150 ма;
—  нестабилизированного напряжения смещения от 0 до —50 в;
—  напряжения накала 6,3 в; 12,6 в и 25 в, общей мощностью приблизительно 80 вт;
—  нестабилизированного анодного напряжения +650 в при токе до 150 ма.

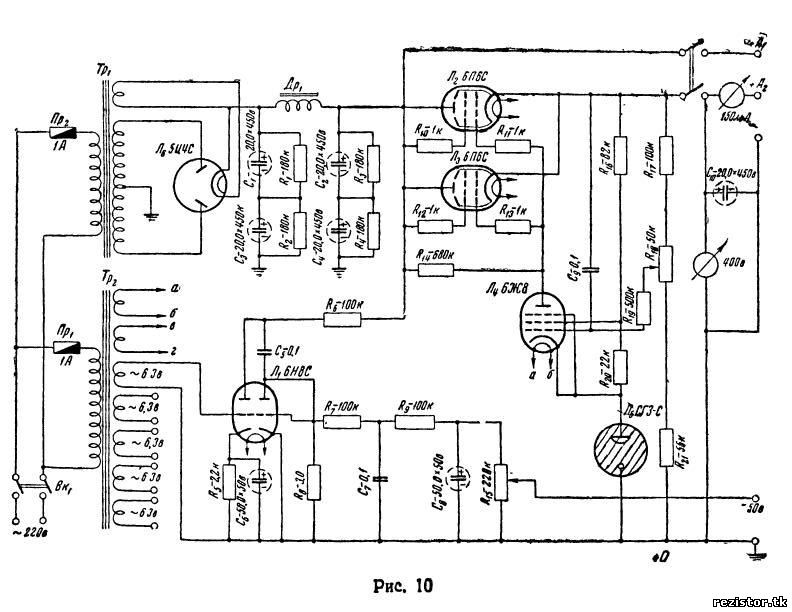

Стабилизатор анодного напряжения собран по стандартной схеме на лампах 6П6С и 6Ж8 (рис. 10). Источником опорного напряжения служит газоразрядный стабилитрон СГЗС. Максимальное выпрямленное напряжение    +650    в    фильтруется    фильтром    LC.    Ввиду высокого выпрямленного напряжения в фильтре использованы последовательно два электролитических конденсатора, зашунтированных сопротивлениями, рассчитанными на мощность рассеивания 1 вт.
При выходном напряжении 250 в ток нагрузки может быть 150 ма, а при напряжении 300 в —125 ма.
Максимальное напряжение пульсации 2,5 мв.

Стабилизированный блок питания

При выходном напряжении от 200 до 250 в пульсация независимо от нагрузки равняется 6—8 мв.
Источник напряжения смещения выполнен на лампе 6Н8С, один триод которой работает усилителем и дает возможность в качестве входного напряжения использовать обмотку накала 6,3 в; второй триод работает выпрямителем. На выходе выпрямителя получаем напряжение— 50 б. Это напряжение нестабилизировано и зависит от напряжения сети.
Для получения накальных напряжений имеется специальный накальный трансформатор, имеющий 6 обмоток напряжением 6,3 в. При необходимости эти обмотки можно соединить последовательно и получить несколько номиналов накальных напряжений.
Кроме того блок питания имеет выходные зажимы для получения нестабилизированного анодного напряжения, которое снимается с фильтра. Это напряжение имеет пульсацию при нагрузке от 0 до 150 ма—0,65—1 в, причем анодное напряжение в зависимости от нагрузки изменяется от +650 до +450 в.
В блоке питания имеется миллиамперметр со шкалой 150 ма и вольтметр со шкалой 400 в (рис. 11).
Для удобства эксплуатации в анодной цепи имеется переключатель, позволяющий при экспериментах производить различные манипуляции без отключения от сети всего блока питания.
